SS304 316 Rohrverbindungen aus Edelstahl

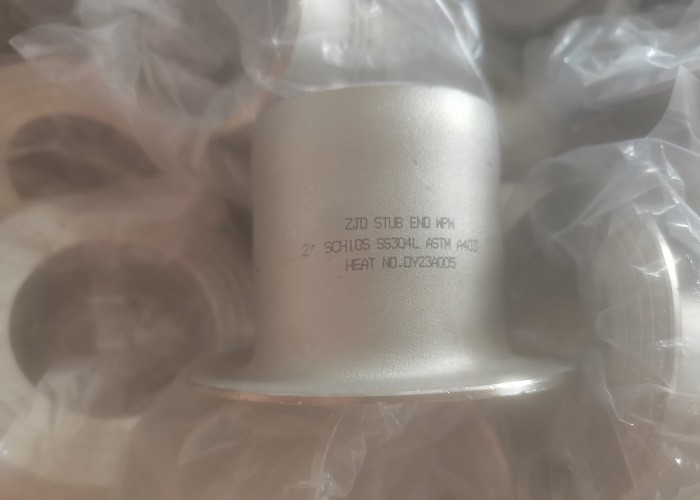

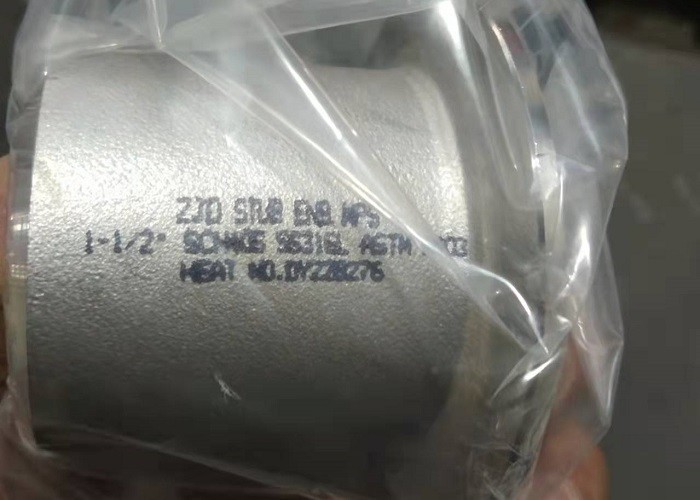

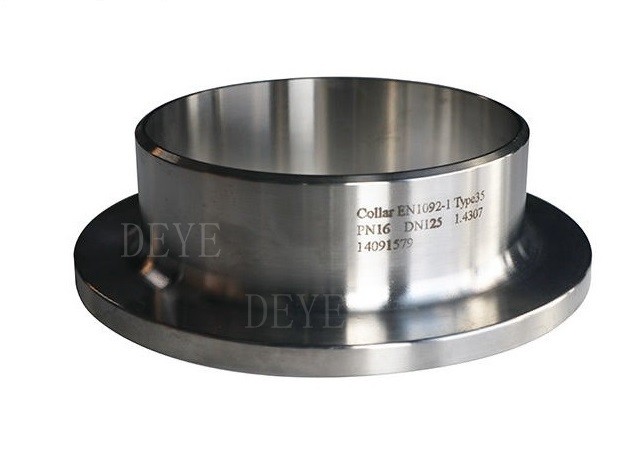

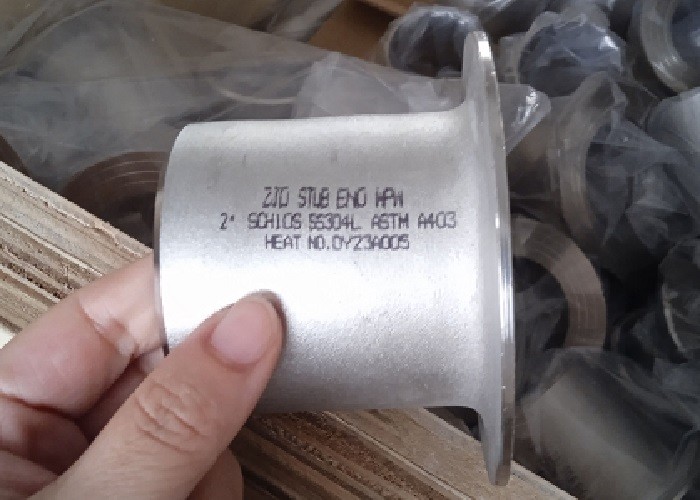

EN1092-1 TYPE 35 STUB ENDS Halsband

Das Lap Joint Stub End ist eine Befestigung, die als Ersatz für geschweißte Flansche verwendet wird, wenn die Unterstützung einer rotierenden Rückflansche erforderlich ist.Es kann in Standard- und Nichtstandard-Ansi/Din-Dimensionen geliefert werden, die für die Verbindung von Rohren mit unterschiedlichem Durchmesser verwendet werden. Die Stubenden werden in der Regel auf zwei Arten hergestellt, Typ A und Typ B. Sie sind in zwei Standardlängen, lang (ANSI) oder kurzes Muster (MSS) erhältlich.Schedule 5s und 10s Stub end werden in der Regel in kurzen Längen angebotenSchedule 40s Stub End werden entweder in kurzen oder langen Längen geliefert.

Produktinformation/Spezifikation:

Merkmale/Eigenschaften

Stub Ends: Lap Joint Stub End ist eine Befestigung, die verwendet wird, um geschweißte Flansche zu ersetzen, wenn die Unterstützung einer rotierenden Rückflansche erforderlich ist.Und es kann in Standard-und nicht-Standard-ANSI-Dimension geliefert werden, die für die Verbindung von Rohren mit unterschiedlichem Durchmesser verwendet wirdDie Stub-Ender werden auf drei verschiedene Arten angeboten, Typ A, B und C.

Typ A: Der Typ A-Stub-End wird für den Standard-Lap-Gelenkflansch verwendet. Die Lappdicke am Stub-End ist größer oder gleich der Nenndicke der Rohrwand.der äußere Eckradius der Dose des Typs A erhält den UmschlagflanzenDie Innenseite ist quadratisch, die Lappe hat normalerweise eine bearbeitete zerknitterte Seite.

Typ B Das Typ B-Stub-Ende wird für den Standard-Rutsch auf Flanschen als Lap-Flanzen verwendet.der äußere Eckradius des Typs B ist klein genug, um den als Ersatzflansch verwendbaren Schiebeflansch aufzunehmenDie innere Ecke ist quadratisch.

Der Typ C-Stub-End kann für den Standard-Lap-Gelenkflansch und den Gleitflansch verwendet werden.Der Radius kann zu einem Quadrat geschlossen werdenDie Umschlagdicke beträgt 75% der Rohrwand. Der Typ C ist sehr kurz genug, um jede Ersatzflansche unterzubringen.

Technologie Technische Datenblätter

Stärke-Liste für Rohrverbindungen ANSI B16.9

Einheit

Abmessungen von Reduktoren

Halsband für Halsbügel

Edelstahl ist die Abkürzung für Edelstahl und Säurebeständiges Stahl.;Und die Stahlqualität, die gegen chemische Korrosionsmedien (z. B. Säure, Alkali, Salz usw.) resistent ist, wird Säurebeständiges Stahl genannt.das am häufigsten verwendete Material ist SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Herstellungsprozess

Anwendung/Verwendung

Niedrig- und Mitteldruckflüssigkeitsleitungen,Kessel, Erdöl- und Erdgasindustrie, Bohrerei, chemische Industrie, Elektroindustrie, Schiffbau, Düngemittelgeräte und -leitungen, Strukturen,Petrochemie, pharmazeutische Industrie usw.

FAQ/ Fragen und Antworten der Kunden

QDer Kunde verlangt die Ausrüstung für die Schweißschraube in A105:
Eine: Die am häufigsten verbreiteten Knöchelschweißanlagen aus Kohlenstoffstahl sind A234WPB. Sie entsprechen A105-Flächen, jedoch gibt es keine Knöchelschweißanlage aus A105 oder A106. A106 Gr.B ist für Rohrqualität.Die A234WPB-Fittings sind aus A106GR hergestellt..B Rohre. A105 ist ein Material aus Bar geschmiedet werden Hochdruck-Fittings oder Flansche

Q: Kundenwünsche “Normalisierte “ Gurtschweißschnitte:
A:Dies ist ebenfalls ein Missverständnis, da Flansche in A105 und A105 N erhältlich sind, wobei N für normalisiert steht.
Es gibt jedoch keine solche Sache wie A234WPBN. Hersteller normalisieren ihre Butt-Schweiß-Fittings wurde davon ausgegangen, dass ein normalisierter Wärmebehandlungsprozess durchgeführt wurde, insbesondere für die Ellenbogen und Tees
Der Kunde, der “normalisierte” Buttweldfittings benötigt, sollte WPL6-Fittings anfordern, die hohe Ausbeute haben und als Standardverfahren normalisiert werden.

- Was ist das?Der Kunde vergisst, den Rohrplan zu erwähnen:
A:Bei der Vermarktung von Buttweld-Fittings ist die Rohrgröße zu berücksichtigen, wobei jedoch ein Rohrplan angegeben werden muss, der die Identifizierung des Fittings mit der Identifizierung des Rohres abgleicht.Wir gehen davon aus, dass eine Standardwand angefordert wird..

- Was ist das?Der Kunde vergisst, geschweißtes oder nahtloses Buttweld-Fitting zu erwähnen:
A:Ein nahtloses Buttweld-Fitting aus Kohlenstoffstahl oder Edelstahl besteht aus nahtlosem Rohr und ist in der Regel teurer.
Nahtlose Rohrverbindungen sind NICHT üblich in Größen größer als 12 ′′. Geschweißte Rohrverbindungen sind aus ERW-geschweißtem Kohlenstoffstahl oder rostfreiem Stahl gefertigt.Sie sind in Größen 1⁄2 ′′ bis 72 ′′ erhältlich und günstiger als nahtlose Armaturen.

- Was ist das?Was bedeutet Kurzradius (SR) oder Langradius (LR)?
A:Der 45 oder 90 bezieht sich auf den Winkel der Biegung für die Buttweld-Anpassung, um die Strömungsrichtung zu ändern.
Ein Langradius-Elbogen (LR 90 Elbow oder LR 45 Elbow) hat eine Rohrbiegung, die 1,5 Mal so groß ist wie das Rohr.

Ein kurzer Radius Ellenbogen (SR45 oder SR90) hat eine Rohrbiegung, die gleich der Größe der Anlage ist, so dass ein 6 ′′ SR 45 hat einen Biegungsradius, der 6 ′′ nominale Rohrgröße ist.

- Was ist das?Was ist eine 3R- oder 3D-Elbenschraube?
A:Zunächst werden die Begriffe 3R oder 3D synonym verwendet. Ein 3R-Butt-Schweiß-Elbogen hat einen Biegeradius, der 3-mal so groß ist wie die nominale Rohrgröße. Ein 3R-Elbogen ist gleich 3D-Elben
