ASME Butt Welded Steel Stainless Steel Pipe Fitting B16.9

Schweißarbeiten an der Stirnist, wenn zwei Metallstücke ohne Überlappung von Ende zu Ende platziert werden und dannmit Schweißentlang des Gelenks (im Gegensatz zuHüftgelenkEin weiteres Beispiel ist das Schweißverfahren, bei dem ein Metallstück auf dem anderen platziert wird, oder das Steckerschweißen, bei dem ein Metallstück in das andere eingesetzt wird.Hintern, die Oberflächen der zusammengefügten Werkstücke in derselben Ebene liegen und das Schweißmetall innerhalb der Oberflächenoberflächen bleibt

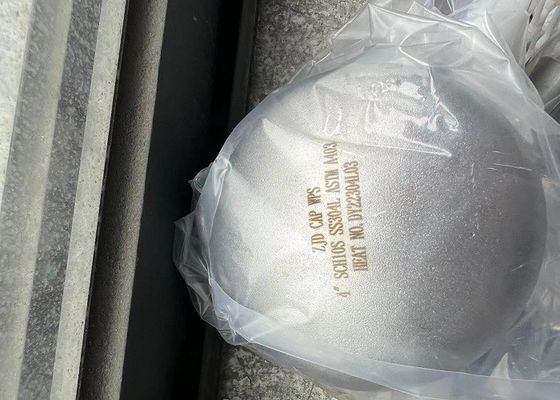

Edelstahl-Rohrkappe wird auch Stahlstecker genannt, es wird normalerweise an das Rohrende geschweißt, um die Rohrleitung zu schließen, so dass die Funktion die gleiche ist wie der Rohrstecker.Rohrkappe aus Kohlenstoffstahl, Kappe aus Edelstahl, Kappe aus Legierstahl

• Buttweld-Fitings sind in verschiedenen Formen erhältlich (Elbogen, Tees, Reduktoren, Kreuze, Kappen, Stub Enden), Materialqualitäten (Kohlenstoff, Hochleistungskohlenstoff, Niedriglegierung, rostfrei, Duplex,und Nickellegierungen) und Abmessungen (2 bis 24 Zoll in nahtlosen oder geschweißten, 26" bis 72" in geschweißtem Zustand).
• Buttweld-Rohrverbindungen sind Rohrverbindungen, die zur Änderung des Rohrleitungswegs (Elbogen), zur Verringerung/Vergrößerung der Rohrbohrgröße (Reduktoren), zum Verzweigen (Tie, Kreuz) oder zur Verblendung einer Rohrleitung (Buttweldkappe) verwendet werden
• Die wichtigsten Spezifikationen für Buttweld-Fittings sind die ASME B16.9 (Kohlenstoff- und Legierungsfittings) und die MSS SP 43 (die ASME B16.9 für Edelstahl-, Duplex- und Nickellegierungs-BW-Fittings integriert).
• Schraubschlauchverbindungen werden als SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS verkauft
• Schweißte Buttweld-Fittings sind aufgrund ihres Kostenvorteils häufiger im Edelstahl.
• Häufiges Material für Buttweld-Armaturen sind A234 WPB, High Yield Carbon Steel, Edelstahl 304 und 316 und Nickellegierungen.
• Geschweißte Rohrverbindungen aus Kohlenstoffstahl und Edelstahl sind die Verbindungselemente, die die Montage von Ventilen, Rohren und Ausrüstungen auf das Rohrsystem ermöglichen.

Stärke-Liste für Rohrverbindungen ANSI B16.9

Einheit

Größen der GAP

Edelstahl ist die Abkürzung für Edelstahl und Säurebeständiges Stahl.;Und die Stahlqualität, die gegen chemische Korrosionsmedien (z. B. Säure, Alkali, Salz usw.) resistent ist, wird Säurebeständiges Stahl genannt.das am häufigsten verwendete Material ist SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Niedrig- und Mitteldruckflüssigkeitsleitungen,Kessel, Erdöl- und Erdgasindustrie, Bohrerei, chemische Industrie, Elektroindustrie, Schiffbau, Düngemittelgeräte und -leitungen, Strukturen,Petrochemie, pharmazeutische Industrie usw.

Referenznormen

ASME-B16.9 Spezifikation für Schweißfittings

Die ASME-B16.9-Spezifikation richtet sich an Schweißverbindungen, die in Rohrleitungen für den industriellen Bau eingesetzt werden, einschließlich Ellenbogen, Tief, Kreuz, Kappe, Reduktor usw.

Standardbereich

Die Norm enthält die Spezifikationen für die NPS 1/2 bis NPS 48 (DN15-DN1200) für die Gesamtmaße, Toleranzen, Prüfmethoden und Kennzeichen von Fabrikgefertigten geschmiedetem, mit Knopf geschweißtem Rohrbelag.

Spezielle Ausrüstung

Hierbei beziehen sich besondere Ausrüstungen auf spezielle Größen, Formen und Toleranzen, die zwischen Käufer und Hersteller vereinbart wurden.

Verarbeitete Armaturen

Verarbeitete Seitenanlagen und andere Fittings mit Umfang- oder Schnittschweißschweiß gelten als Rohrverarbeitung, die diese Norm nicht anwenden kann.

Die Einheiten nach ASME B16.9 sind sowohl in SI (metrischen) als auch in US-amerikanischen Gewohnheitseinheiten anzugeben.

F: Der Kunde verlangt Schweißverbindungen in A105:
A: Der häufigste Stoff für Buttweld aus Kohlenstoffstahl ist A234WPB. Er entspricht A105-Flächen, jedoch gibt es keine A105- oder A106-Buttweld-Fitterung.Die A234WPB-Fittings sind aus A106GR hergestellt..B Rohre. A105 ist ein Material aus Bar geschmiedet werden Hochdruck-Fittings oder Flansche

F: Kunden wünschen “Normalisierte” Buttweld-Fittings:
A: Dies ist ebenfalls ein Missverständnis, da Flansche in A105 und A105 N erhältlich sind, wobei N für normalisiert steht.
Es gibt jedoch keine solche Sache wie A234WPBN. Hersteller normalisieren ihre Butt-Schweiß-Fittings wurde davon ausgegangen, dass ein normalisierter Wärmebehandlungsprozess durchgeführt wurde, insbesondere für die Ellenbogen und Tees
Der Kunde, der “normalisierte” Buttweldfittings benötigt, sollte WPL6-Fittings anfordern, die hohe Ausbeute haben und als Standardverfahren normalisiert werden.

F: Der Kunde vergisst, den Rohrplan zu erwähnen:
A: Buttweld-Fittings werden nach Rohrgröße verkauft, jedoch muss der Rohrplan angegeben werden, damit die ID des Fittings mit der ID des Rohres übereinstimmt.Wir gehen davon aus, dass eine Standardwand angefordert wird..

F: Der Kunde vergisst, geschweißte oder nahtlose Gussschweißanlagen zu erwähnen:
A: Buttweld-Fitings sind sowohl in geschweißter als auch in nahtloser Konfiguration erhältlich.
Nahtlose Rohrverbindungen sind NICHT üblich in Größen größer als 12 ′′. Geschweißte Rohrverbindungen sind aus ERW-geschweißtem Kohlenstoffstahl oder rostfreiem Stahl gefertigt.Sie sind in Größen 1⁄2 ′′ bis 72 ′′ erhältlich und günstiger als nahtlose Armaturen.

F: Was bedeutet Kurzradius (SR) oder Langradius (LR)?
A: Sie hören oft SR45 Ellbogen oder LR45 Ellbogen. Die 45 oder 90 bezieht sich auf den Winkel der Biegung für Buttweld-Anpassung, um die Strömungsrichtung zu ändern.
Ein Langradius-Elbogen (LR 90 Elbow oder LR 45 Elbow) hat eine Rohrbiegung, die 1,5 Mal so groß ist wie das Rohr.

Ein kurzer Radius Ellenbogen (SR45 oder SR90) hat eine Rohrbiegung, die gleich der Größe der Anlage ist, so dass ein 6 ′′ SR 45 hat einen Biegungsradius, der 6 ′′ nominale Rohrgröße ist.

F: Was ist ein 3R- oder 3D-Elkotenrohr?
A: Zunächst werden die Begriffe 3R oder 3D synonym verwendet. Ein 3R Butt-Schweiß-Elbogen hat einen Biegeradius, der 3-mal so groß ist wie die nominale Rohrgröße. Ein 3R-Elbogen ist gleich 3D-Elben

Unser Dienst

1. Technische Unterstützung

2- Rohstoffqualitätskontrolle.

3- Inspektion während der Produktionszeit.

4Der letzte Test umfasst Oberflächen-, Dimension-, PT-Test, RT-Test, Ultraschall-Test.

5. Testbericht für jede Sendung

4. Flexible Lieferbedingungen. EXW FOB CIF CFR DDP DDU

5. Flexible Zahlungsarten: LC. TT. DP

6Das Paket beinhaltet das Logo, die Größe des Gehäuses.

7. 18 Monate Qualitätsgarantie.

9- Kostenloser Austausch mit Luftfahrzeugen, falls ein Fehler festgestellt wird

10. 24 Stunden zur Rückmeldung Ihrer Fragen
