Rohrverbindungen aus Edelstahl aus Duplex UNS31803 32750 für Korrosionskritika
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001: 2015 |
| Modellnummer | PF-EL-S-01 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD 2-100 dollars for SS36L Elbow |

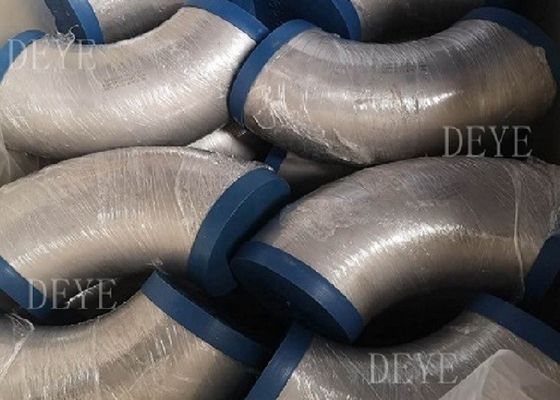

| Verpackung Informationen | Sperrholzkisten, Paletten, Kartons |
| Lieferzeit | 10 Arbeitstage |
| Versorgungsmaterial-Fähigkeit | 25 Tonnen für einen Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Material | Die in Absatz 1 genannten Anforderungen gelten nicht für die Verwendung von Schadstoffen, die für di | Verbindung | Buttgeschweißte BW |
|---|---|---|---|
| Stärke | Sch5s, Sch10s, Sch40s, Sch80s, Sch160s, xs, xxs | Oberfläche | Pürkeln, polnisch |
| Hervorheben | Duplexedelstahl-Fitting,Rohrverbindungen aus Edelstahl UNS31803,32750 Rohrverbindungen aus Stahl |
||
Produkt-Beschreibung

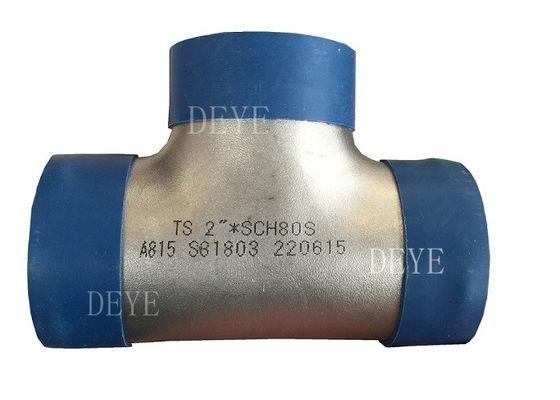

aus EdelstahlDiese T-förmige Rohrverbindung, die in der Sanitäranlage verwendet wird, hat einen Einlass und zwei Ausläufe, die in einem Winkel von 90 Grad zum Hauptrohr angeordnet sind.Diese Art von Anschluss wird verwendet, um die beiden Rohre zu verbinden und ihre Strömungsrichtung als eineWenn alle drei Seiten der Anlage gleich groß sind, wird sie gleich, andernfalls ungleich genannt.
Produktinformation/Spezifikation:
| Produktbezeichnung | Duplex SS SDSS Butt-Welding Edelstahl nahtlos und geschweißt Rohrverbindungen |
| Arten |

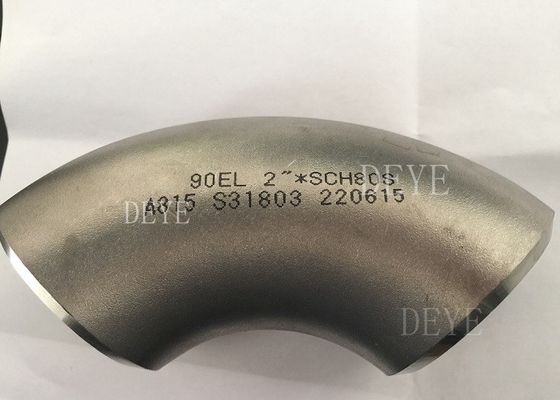

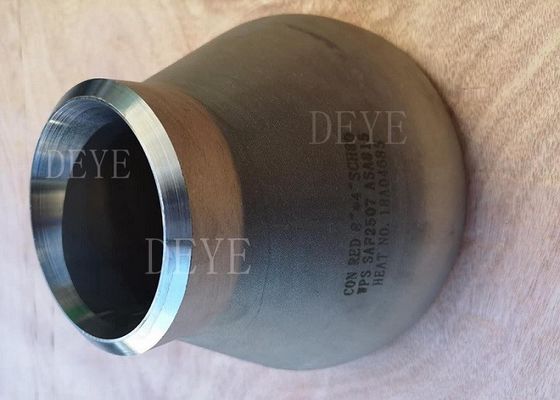

LR Ellenbogen, SR Ellenbogen, 180° Rückkehr, Biegen, Verringerung Eblow, 22,5° Ellenbogen, 45° Ellenbogen Straight Tee, gleicher Tee, reduzierender Tee, Y Tee Konzentrische Reduktoren, exzentrische Reduktoren Kapseln, Stub Ends |
| Größe | 1/2" bis 72". |
| Wanddicke |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 SCH160S,XXS, DIN, SGP JIS-Dicke |
| Standards | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 Buchstabe b genannten Kosten. | |
| Material | Einheitlich erfasste Verfahren für die Bestimmung der Größe des Edelstahls |
| Einheitliche Anlagen für die Anlage von Kraftfahrzeugen | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Kohlenstoffstahl A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Oberfläche | Sandblasen, Säurebeimühlung, Polieren |

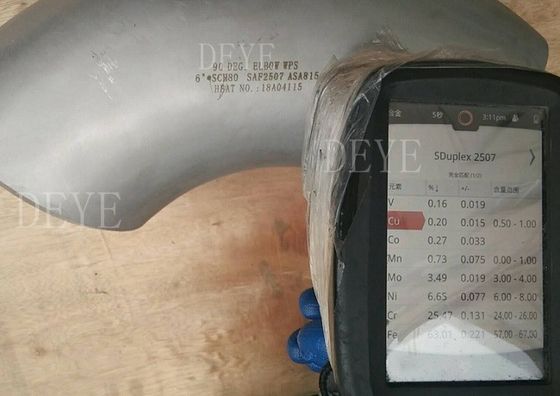

Materialchemische Analyse und mechanische Eigenschaften
Edelstahl ist die Abkürzung für Edelstahl und Säurebeständiges Stahl.;Und die Stahlqualität, die gegen die Korrosion chemischer Korrosionsmedien (wie Säure, Alkali, Salz usw.) beständig ist, wird säurebeständiges Stahl genannt.
Die häufigsten verwendeten Materialien sind SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
Einzelheiten zur Spezifikation des Duplex ss-Materials wie folgt:
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Chemische Zusammensetzung
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Die | Ni | - Das ist Mo. | - Was? | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22 bis 23 | 4.5 bis 6.5 | 3.0 bis 3.50 | / | 0.14 zu 0.2 |
Mechanische Leistung
| Prüfobjekte | Testtemperatur. | Leistung | Standarddaten |
| Zugfestigkeit | Raumtemperatur. | Leistungsstärke s≥ | 450 MPa |
| Zugfestigkeit h ≥ | 620 Mpa | ||
| Ausdehnung in % > | 25 | ||
| Reduzierung der Fläche=> | / | ||
| Wirkungswert KV (J) | Raumtemperatur. | Seitliche | / |
| Brinell-Härte | Raumtemperatur. | ≤ | 290 |
| Rockwell-Härte | Raumtemperatur. | ≥ | / |
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Chemische Zusammensetzung
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Die | Ni | - Das ist Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24 bis 26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24 zu 0.32 |
Mechanische Leistung
| Prüfobjekte | Testtemperatur. | Leistung | Standarddaten | |
| Zähigkeit | Raumtemperatur. | Leistungsstärke | Ø≤55 Rm≥ | 550 MPa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| Zugfestigkeit | Ø≤55 R0,002 ≥ | 800 MPa | ||
| Ø > 55 R0,002≥ | 760 Mpa | |||
| Ausdehnung A% ((4D) > | Ø≤ 55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Brinell-Härte HB | Raumtemperatur. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Technologie Technische Datenblätter
Stärke-Liste für Rohrverbindungen ANSI B16.9
Einheit
|
Normalrohr Größe DN (in) |
Außen Durchmesser D |
Normale Wanddicke | ||||||||||
| Sch5s | Sch10S | Sch40er Jahre | Geschlechtskrankheiten | Sch40 | Sch80er Jahre | XS | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | - Ich weiß. | 1. 24 | 1. 73 | 1. 73 | 1. 73 | 2. 41 | 2. 41 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 1 / 4 | 13. 7 | - Ich weiß. | 1. 65 | 2. 24 | 2. 24 | 2. 24 | 3. 02 | 3. 02 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 3/8 | 17. 1 | - Ich weiß. | 1. 65 | 2. 31 | 2. 31 | 2. 31 | 3. 20 | 3. 20 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 1 / 2 | 21. 3 | 1.65 | 2. 11 | 2. 77 | 2. 77 | 2. 77 | 3. 73 | 3. 73 | - Ich weiß. | - Ich weiß. | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | 2. 87 | 2. 87 | 2. 87 | 3. 91 | 3. 91 | - Ich weiß. | - Ich weiß. | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | 3. 38 | 3. 38 | 3. 38 | 4. 55 | 4. 55 | - Ich weiß. | - Ich weiß. | 6. 35 | 9. 09 |
| Ein Viertel | 42. 2 | 1.65 | 2. 77 | 3. 56 | 3. 56 | 3. 56 | 4. 85 | 4. 85 | - Ich weiß. | - Ich weiß. | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | 3. 68 | 3. 68 | 3. 68 | 5. 08 | 5. 08 | - Ich weiß. | - Ich weiß. | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | 3. 91 | 3. 91 | 3. 91 | 5. 54 | 5. 54 | - Ich weiß. | - Ich weiß. | 8. 74 | 11. 07 |
| Zwei und eine Hälfte | 73. 0 | 2. 11 | 3. 05 | 5. 16 | 5. 16 | 5. 16 | 7. 01 | 7. 01 | - Ich weiß. | - Ich weiß. | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | 5. 49 | 5. 49 | 5. 49 | 7. 62 | 7. 62 | - Ich weiß. | - Ich weiß. | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | 5. 74 | 5. 74 | 5. 74 | 8. 08 | 8. 08 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 4 | 114. 3 | 2. 11 | 3. 05 | 6. 02 | 6.02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | - Ich weiß. | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | 6. 55 | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | - Ich weiß. | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | 7. 11 | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | - Ich weiß. | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 8. 18 | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 9. 53 | 9. 53 | 10. 31 | 12. 70 | 12. 70 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | - Ich weiß. | 9. 53 | 11. 13 | - Ich weiß. | 12. 70 | 27. 79 | 31. 75 | 35. 71 | - Ich weiß. |
| 16 | 406. 4 | 4. 19 | 4. 78 | - Ich weiß. | 9. 53 | 12. 70 | - Ich weiß. | 12. 70 | 30. 96 | 36. 53 | 40. 49 | - Ich weiß. |
| 18 | 457. 2 | 4. 19 | 4. 78 | - Ich weiß. | 9. 53 | 14. 27 | - Ich weiß. | 12. 70 | 34. 96 | 39. 67 | 45. 24 | - Ich weiß. |
| 20 | 508. 0 | 4. 78 | 5. 54 | - Ich weiß. | 9. 53 | 15. 09 | - Ich weiß. | 12. 70 | 38. 10 | 44. 45 | 50. 01 | - Ich weiß. |
| 22 | 558. 8 | 4. 78 | 5. 54 | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | 41. 28 | 47. 63 | 53. 98 | - Ich weiß. |
| 24 | 609. 6 | 5. 54 | 6. 35 | - Ich weiß. | 9. 53 | 17. 48 | - Ich weiß. | 12. 70 | 46. 02 | 52. 37 | 59. 54 | - Ich weiß. |
| 26 | 660.4 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 28 | 711.2 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 30 | 762. 0 | 6. 35 | 7. 92 | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 32 | 812. 8 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | 17. 48 | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 34 | 863. 6 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | 17. 48 | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 36 | 914. 4 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | 17. 48 | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 38 | 965.2 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 40 | 1016. 0 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 42 | 1066. 8 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 44 | 1117. 6 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 46 | 1168.4 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 48 | 1219. 2 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
Tabelle 1 Abmessungen von Steiger und Kreuz
| Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | |
| Lauf, C. | Ausgang, M [Anmerkungen 1 und 2] | ||
| 1 / 2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1-1/4 | 42.2 | 48 | 48 |
| 1-1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2-1/2 ′′ | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3-1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016 Uhr.0 | 749 | 749 |
| 42 | 1067 Jahre.0 | 762 | 711 |
| 44 | 118. Ich bin hier.0 | 813 | 762 |
| 46 | - 168. - Was?0 | 851 | 800 |
| 48 | 1219 Jahre.0 | 889 | 838 |
Tabelle 2 Abmessungen der Verringerung von Auslass- und Auslasskreuzungen
| Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | ||||
| Lauf, C. | Ausgang, M [Anmerkung (1) ] | Lauf, C. | Ausgang, M [Anmerkung (1) ] | ||||||
| Lauf! | Ausgang | Lauf! | Ausgang | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3 1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 x 4 x 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 x 5 x 3 1/2. | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 x 5 x 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1 bis 2 x 1 bis 2 x 1 bis 4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x 1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3 1/2. | 168.3 | 101.6 | 143 | 127 |
| 1 bis 2 x 1 bis 2 x 1 / 2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3 1/2. | 219.1 | 101.6 | 178 | 152 | |||||
| Zwei-und-ein-halb X zwei-und-ein-zwei-und-ein-zwei X zwei | 73.0 | 60.3 | 76 | 70 | |||||
| 2/2 X 2/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2 1/2 X 2 1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 x 3 x 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 x 12 x 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3 1/2 x 3 1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 x 14 x 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 x 14 x 10 | 355.6 | 273.0 | 279 | 257 |
| 3 1/2 x 3 1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 x 14 x 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| Größe (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | ||||
| Lauf! | Ausgang | Lauf, C. | Ausgang, M [Anmerkung (1) ] | Lauf! | Ausgang | Lauf, C. | Ausgang, M [Anmerkung (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 x 28 x 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 x 28 x 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 x 28 x 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 x 30 x 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 x 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 x 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 x 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 x 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 x 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 x 18 | 610.0 | 457.0 | 432 | 419 | 32 x 32 x 20 | 813 | 508.0 | 597 | 533 |
| 32 x 32 x 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 x 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 x 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 x 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 x 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
Herstellungsprozess
1. Rohstoff Aufnahme und Schneiden
2Identifizierung des Materials
3. Ellenbogen, Tees, Reduktoren, Kappen, Stumpfenden, Rohrverbindungen
4. Material-Wedling-Verfahren (geschweißte Ellbogen)
5. Wärmebehandlung von SS-Rohrverbindungen
6Schuss Sprengung und Reinigung
7Überprüfung der Oberfläche.
8Nach dem Polieren
9. Rohrverbindungen aus rostfreiem Stahl
Anwendung/Verwendung
Niedrig- und Mitteldruckflüssigkeitsleitungen,Kessel, Erdöl- und Erdgasindustrie, Bohrerei, chemische Industrie, Elektroindustrie, Schiffbau, Düngemittelgeräte und -leitungen, Strukturen,Petrochemie, pharmazeutische Industrie usw.
Standardbezug
Verarbeitete Armaturen
Verarbeitete Seitenanlagen und andere Fittings mit Umfang- oder Schnittschweißschweiß gelten als Rohrverarbeitung, die diese Norm nicht anwenden kann.
Die Einheiten nach ASME B16.9 sind sowohl in SI (metrischen) als auch in US-amerikanischen Gewohnheitseinheiten anzugeben.
Referenznormen
Es wird nicht als praktisch angesehen, die spezifische Ausgabe jeder Norm und Spezifikation in den einzelnen Referenzen zu identifizieren.Ein Produkt, das einer früheren Ausgabe der genannten Normen entspricht und in allen anderen Aspekten dieser Norm entspricht, gilt als erfüllt..
ASME B16.5: Rohrflügel und Flügelbefestigungen: NPS 1 ̊2 bis NPS 24 Metric/Inch Standard
ASME B16.25: für Buttwelding Enden
ASME B31: Code für Druckleitungen
ASME B31.3: Prozessleitungen
ASME B36.10M, geschweißtes und nahtloses geschmiedetes Stahlrohr
ASME B36.19M, Rohr aus Edelstahl
ASME-Code für Kessel und Druckbehälter
ASTM A234/A234M-17, Spezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierungsstahl für den Einsatz bei mittleren und hohen Temperaturen
ASTM A403/A403M-16, Spezifikation für Austenitische Rohrverbindungen aus rostfreiem Stahl
ASTM A420/A420M-16, Spezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierungsstahl für Niedertemperaturdienst
ASTM A815/A815M-14e1, Spezifikation für Ferrit-, Ferrit-/Austenit- und Martensit-Rohrverbindungen aus Edelstahl
ASTM A960/A960M-16a, Spezifikation für gemeinsame Anforderungen an Rohrverbindungen aus geschmiedetem Stahl
ASTM E29-13, Praxis zur Verwendung von signifikanten Ziffern in Prüfdaten zur Bestimmung der Konformität mit den Spezifikationen
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Für andere Metallstoffe (Aluminium, Titan, Nickel und Legierungen).
FAQ/ Fragen und Antworten der Kunden
QDer Kunde verlangt die Ausrüstung für die Schweißschraube in A105:
Eine: Die am häufigsten verbreiteten Knöchelschweißanlagen aus Kohlenstoffstahl sind A234WPB. Sie entsprechen A105-Flächen, jedoch gibt es keine Knöchelschweißanlage aus A105 oder A106. A106 Gr.B ist für Rohrqualität.Die A234WPB-Fittings sind aus A106GR hergestellt..B Rohre. A105 ist ein Material aus Bar geschmiedet werden Hochdruck-Fittings oder Flansche
Q: Kundenwünsche Normalisierte Gurtschweißschnitte:
A:Dies ist ebenfalls ein Missverständnis, da Flansche in A105 und A105 N erhältlich sind, wobei N für normalisiert steht.
Es gibt jedoch keine solche Sache wie A234WPBN. Hersteller normalisieren ihre Butt-Schweiß-Fittings wurde davon ausgegangen, dass ein normalisierter Wärmebehandlungsprozess durchgeführt wurde, insbesondere für die Ellenbogen und Tees
Der Kunde, der normalisierte Buttweldfittings benötigt, sollte WPL6-Fittings anfordern, die hohe Ausbeute haben und als Standardverfahren normalisiert werden.
- Was ist das?Der Kunde vergisst, den Rohrplan zu erwähnen:
A:Bei der Vermarktung von Buttweld-Fittings ist die Rohrgröße zu berücksichtigen, wobei jedoch ein Rohrplan angegeben werden muss, der die Identifizierung des Fittings mit der Identifizierung des Rohres abgleicht.Wir gehen davon aus, dass eine Standardwand angefordert wird..
- Was ist das?Der Kunde vergisst, geschweißtes oder nahtloses Buttweld-Fitting zu erwähnen:
A:Ein nahtloses Buttweld-Fitting aus Kohlenstoffstahl oder Edelstahl besteht aus nahtlosem Rohr und ist in der Regel teurer.
Nahtlose Rohrverbindungen sind NICHT üblich in Größen größer als 12 ′′. Geschweißte Rohrverbindungen sind aus ERW-geschweißtem Kohlenstoffstahl oder rostfreiem Stahl gefertigt.Sie sind in Größen 1⁄2 ′′ bis 72 ′′ erhältlich und günstiger als nahtlose Armaturen.
- Was ist das?Was bedeutet Kurzradius (SR) oder Langradius (LR)?
A:Der 45 oder 90 bezieht sich auf den Winkel der Biegung für die Buttweld-Anpassung, um die Strömungsrichtung zu ändern.
Ein Langradius-Elbogen (LR 90 Elbow oder LR 45 Elbow) hat eine Rohrbiegung, die 1,5 Mal so groß ist wie das Rohr.
Ein kurzer Radius Ellenbogen (SR45 oder SR90) hat eine Rohrbiegung, die gleich der Größe der Anlage ist, so dass ein 6 ′′ SR 45 hat einen Biegungsradius, der 6 ′′ nominale Rohrgröße ist.
- Was ist das?Was ist eine 3R- oder 3D-Elbenschraube?
A:Zunächst werden die Begriffe 3R oder 3D synonym verwendet. Ein 3R-Butt-Schweiß-Elbogen hat einen Biegeradius, der 3-mal so groß ist wie die nominale Rohrgröße. Ein 3R-Elbogen ist gleich 3D-Elben
Unser Dienst
1Technische Unterstützung
2- Rohstoffqualitätskontrolle.
3- Inspektion während der Produktionszeit.
4Der letzte Test umfasst Oberflächen-, Dimension-, PT-Test, RT-Test, Ultraschall-Test.
5. Testbericht für jede Sendung
4. Flexible Lieferbedingungen. EXW FOB CIF CFR DDP DDU
5- Flexibile Zahlungsarten: LC. TT. DP
6Das Paket beinhaltet das Logo, die Größe der Koffer.
7. 18 Monate Qualitätsgarantiezeit.
9- Kostenloser Austausch mit Luftfahrzeugen, falls ein Fehler festgestellt wird
10. 24 Stunden zur Rückmeldung Ihrer Fragen
Empfohlene Produkte
