Bei der Verwendung von SCH-Systemen ist die Verwendung von SCH-Systemen zu berücksichtigen, die für die Verwendung von SCH-Systemen verwendet werden.

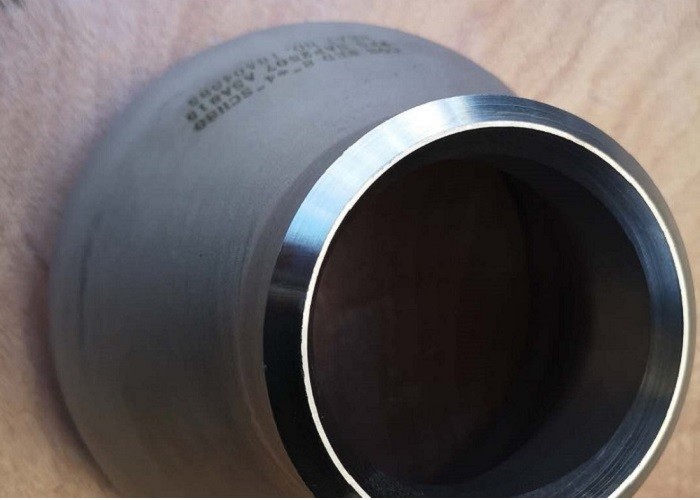

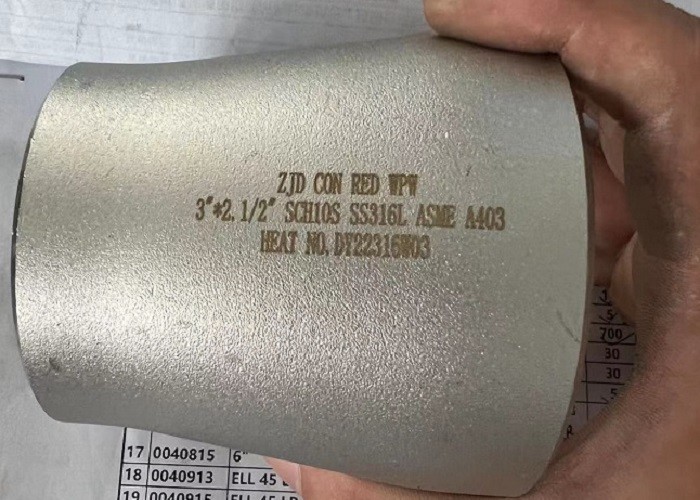

Duplex SS SAF2507 Rohrverbindungen aus Edelstahl mit Sch40 SCH80S, SCH160S

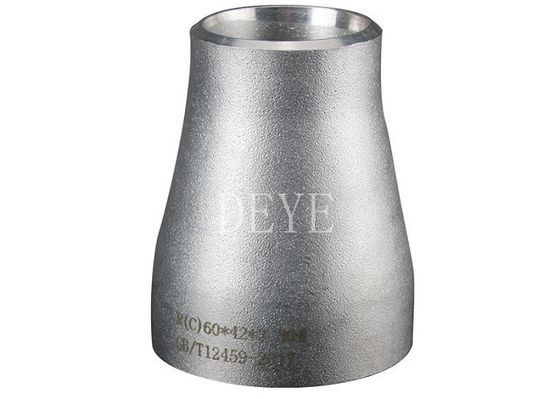

- Rostfreier Steuer.Diese Rohreinstellung wird verwendet, um die Durchflussgröße des Rohres von der größeren auf die kleinere zu reduzieren.Reduktor Die erste ist in Form eines Kegel verwendet, um die Größe des Rohres allmählich zu reduzierenDer letzte hat eine Kante, die auf die Mündung des Verbindungsrohrs ausgerichtet ist, wodurch die Wahrscheinlichkeit einer Luftansammlung verringert wird.

Produktinformation/Spezifikation:

Merkmale/Eigenschaften

• Buttweld-Fittings sind in verschiedenen Formen (Elbogen, T-Tie, Reduktoren, Kreuz, Kappe, Stub Enden) und Materialqualitäten erhältlich (Kohlenstoff, Hochleistungskohlenstoff, Niedriglegierung, rostfrei, Duplex,und Nickellegierungen) und Abmessungen (2 bis 24 Zoll in nahtlosen oder geschweißten, 26" bis 72" in geschweißtem Zustand).
• Buttweld-Rohrverbindungen sind Rohrverbindungen, die zur Änderung des Rohrleitungswegs (Elbogen), zur Verringerung/Vergrößerung der Rohrbohrgröße (Reduktoren), zum Verzweigen (Tie, Kreuz) oder zur Verblendung einer Rohrleitung (Buttweldkappe) verwendet werden
• Die wichtigsten Spezifikationen für Buttweld-Fittings sind die ASME B16.9 (Kohlenstoff- und Legierungsfittings) und die MSS SP 43 (die ASME B16.9 für Edelstahl-, Duplex- und Nickellegierungs-BW-Fittings integriert).
• Schraubschlauchverbindungen werden als SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS verkauft
• Schweißte Buttweld-Fittings sind aufgrund ihres Kostenvorteils häufiger im Edelstahl.
• Häufiges Material für Buttweld-Armaturen sind A234 WPB, High Yield Carbon Steel, Edelstahl 304 und 316 und Nickellegierungen.
• Geschweißte Rohrverbindungen aus Kohlenstoffstahl und Edelstahl sind die Verbindungselemente, die die Montage von Ventilen, Rohren und Ausrüstungen auf das Rohrsystem ermöglichen.

Technologie Technische Datenblätter

Stärke-Liste für Rohrverbindungen ANSI B16.9

Einheit

Abmessungen von Reduktoren

Edelstahl ist die Abkürzung für Edelstahl und Säurebeständiges Stahl.;Und die Stahlqualität, die gegen chemische Korrosionsmedien (z. B. Säure, Alkali, Salz usw.) resistent ist, wird Säurebeständiges Stahl genannt.das am häufigsten verwendete Material ist SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Herstellungsprozess

1. Rohstoff Aufnahme und Schneiden

2. Identifizierung des Materials

3. Ellenbogen, Tees, Reduktoren, Kappen, Stumpfenden, Rohrverbindungen

4. Material-Wedling-Verfahren (geschweißte Ellbogen)

5. Wärmebehandlung von SS-Rohrverbindungen

6Schuss Sprengung und Reinigung

7Überprüfung der Oberfläche.

8Nach dem Polieren

9. Rohrverbindungen aus rostfreiem Stahl

Anwendung/Verwendung

Niedrig- und Mitteldruckflüssigkeitsleitungen,Kessel, Erdöl- und Erdgasindustrie, Bohrerei, chemische Industrie, Elektroindustrie, Schiffbau, Düngemittelgeräte und -leitungen, Strukturen,Petrochemie, pharmazeutische Industrie usw.

FAQ/ Fragen und Antworten der Kunden

QDer Kunde verlangt die Ausrüstung für die Schweißschraube in A105:
Eine: Die am häufigsten verbreiteten Knöchelschweißanlagen aus Kohlenstoffstahl sind A234WPB. Sie entsprechen A105-Flächen, jedoch gibt es keine Knöchelschweißanlage aus A105 oder A106. A106 Gr.B ist für Rohrqualität.Die A234WPB-Fittings sind aus A106GR hergestellt..B Rohre. A105 ist ein Material aus Bar geschmiedet werden Hochdruck-Fittings oder Flansche

Q: Kundenwünsche “Normalisierte “ Gurtschweißschnitte:
A:Dies ist ebenfalls ein Missverständnis, da Flansche in A105 und A105 N erhältlich sind, wobei N für normalisiert steht.
Es gibt jedoch keine solche Sache wie A234WPBN. Hersteller normalisieren ihre Butt-Schweiß-Fittings wurde davon ausgegangen, dass ein normalisierter Wärmebehandlungsprozess durchgeführt wurde, insbesondere für die Ellenbogen und Tees
Der Kunde, der “normalisierte” Buttweldfittings benötigt, sollte WPL6-Fittings anfordern, die hohe Ausbeute haben und als Standardverfahren normalisiert werden.

- Was ist das?Der Kunde vergisst, den Rohrplan zu erwähnen:
A:Bei der Vermarktung von Buttweld-Fittings ist die Rohrgröße zu berücksichtigen, wobei jedoch ein Rohrplan angegeben werden muss, der die Identifizierung des Fittings mit der Identifizierung des Rohres abgleicht.Wir gehen davon aus, dass eine Standardwand angefordert wird..

- Was ist das?Der Kunde vergisst, geschweißtes oder nahtloses Buttweld-Fitting zu erwähnen:
A:Ein nahtloses Buttweld-Fitting aus Kohlenstoffstahl oder Edelstahl besteht aus nahtlosem Rohr und ist in der Regel teurer.
Nahtlose Rohrverbindungen sind NICHT üblich in Größen größer als 12 ′′. Geschweißte Rohrverbindungen sind aus ERW-geschweißtem Kohlenstoffstahl oder rostfreiem Stahl gefertigt.Sie sind in Größen 1⁄2 ′′ bis 72 ′′ erhältlich und günstiger als nahtlose Armaturen.

- Was ist das?Was bedeutet Kurzradius (SR) oder Langradius (LR)?
A:Der 45 oder 90 bezieht sich auf den Winkel der Biegung für die Buttweld-Anpassung, um die Strömungsrichtung zu ändern.
Ein Langradius-Elbogen (LR 90 Elbow oder LR 45 Elbow) hat eine Rohrbiegung, die 1,5 Mal so groß ist wie das Rohr.

Ein kurzer Radius Ellenbogen (SR45 oder SR90) hat eine Rohrbiegung, die gleich der Größe der Anlage ist, so dass ein 6 ′′ SR 45 hat einen Biegungsradius, der 6 ′′ nominale Rohrgröße ist.

- Was ist das?Was ist eine 3R- oder 3D-Elbenschraube?
A:Zunächst werden die Begriffe 3R oder 3D synonym verwendet. Ein 3R-Butt-Schweiß-Elbogen hat einen Biegeradius, der 3-mal so groß ist wie die nominale Rohrgröße. Ein 3R-Elbogen ist gleich 3D-Elben
