BW SS316 Edelstahlrohrbefestigungen 45° Ellenbogen mit ISO9001

Kurze Einleitung

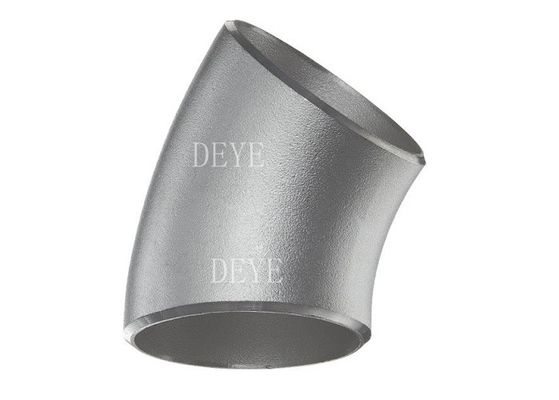

Der 45°-Rohrellebogen wird verwendet, um Rohre in einem 45°-Rohrwinkel zu verbinden.Dies ist eine Rohrbefestigungseinrichtung, die so gebogen ist, dass sich die Flüssigkeits-/Gasflussrichtung im Rohr um 45° ändert.Die Funktion eines 45° Ellenbogens ist die gleiche wie die eines 90° Ellenbogens, jedoch unterscheidet sich die Abmessung von der des 90° Ellenbogens..1/2D). Allerdings entspricht die Mitte zur Gesichtsdimension nicht dem Radius wie bei 90° LR-Elbogen.

Merkmale/Eigenschaften

Sie sind hauptsächlich in zwei Standardtypen erhältlich - 90 und 45 Grad Winkel aufgrund ihrer hohen Nachfrage in der Sanitärtechnik.Der 90-Grad-Elbogen wird hauptsächlich zum Anschließen von Schläuchen an Wasserpumpen verwendet, Ventile und Deckabflüsse, während der 45-Grad-Elbogen hauptsächlich in Wasserversorgungsanlagen, elektronischen und chemischen industriellen Rohrleitungsnetzen, Lebensmittel, Klimaanlagen,Gartenproduktion, Landwirtschaft und Solarenergieanlage.

Stärke-Liste nach ANSI B16.9, MSS SP-44

Abmessungen der Ellbogen

Das am häufigsten verwendete Material für SS-Butt-geschweißte Rohrverbindungen ist SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Einzelheiten zur Spezifikation des Materials wie nachstehend.

Analyse der Materialien

304/304L (UNS S30400/S30403)

Chemische Zusammensetzung

Einheit für die Bereitstellung von Luftfahrzeugen, die in der Union in Betrieb genommen werden

Mechanische Leistung

Bezeichnung: A 403/A 403M ?? 06 Standardspezifikation für austenitische Rohrverbindungen aus Edelstahl

Weitere Referenzdokumente

ASTM-Normen:

A 351/A 351M Spezifikation für austenitische Gussteile für druckhaltige Teile

A 370 Prüfverfahren und Definitionen für die mechanische Prüfung von Stahlprodukten

Eine 480/A 480M-Spezifikation für allgemeine Anforderungen an flachgewalzte und hitzebeständige Edelstahlplatten, -bleche und -streifen

Eine 743/A 743M-Spezifikation für Gusselemente, Eisenchrom, Eisenchrom-Nickel, korrosionsbeständig, für allgemeine Anwendungen

Eine 744/A 744M-Spezifikation für Gussgegenstände, Eisen-Chrom-Nickel, korrosionsbeständig, für schwere Betriebsbedingungen

A 751 Prüfmethoden, Verfahren und Terminologie für die chemische Analyse von Stahlprodukten

Eine 960/A 960M-Spezifikation für gemeinsame Anforderungen an Rohrverbindungen aus geschmiedetem Stahl

E 112 Prüfverfahren zur Bestimmung der durchschnittlichen Körngröße

E 165 Prüfmethode für die Prüfung von Flüssigkeitsdurchdringenden Stoffen

ASME-Normen:

ASME B16.9 Fabrikgefertigte Schweißbefestigungen aus geschmiedetem Stahl

ASME B16.11 geschmiedete Stahlfittings, Socket-Schweiß und Gewinde

MSS-Normen: MSS SP-25 Standardmarkierungssystem für Ventile, Armaturen,

Flansche und Verbindungen

MSS SP-43 Standardpraxis für leichtgewichtige Schweißbefestigungen aus Edelstahl

MSS SP-79 Steckdose-Schweißreduktor Einsätze

Herstellungsprozess

1. Rohstoff Aufnahme und Schneiden

2Identifizierung des Materials

3. Ellenbogen, Tees, Reduktoren, Kappen, Stumpfenden, Rohrverbindungen

4. Material-Wedling-Verfahren (geschweißte Ellbogen)

5. Wärmebehandlung von SS-Rohrverbindungen

6Schuss Sprengung und Reinigung

7Überprüfung der Oberfläche.

8Nach dem Polieren

9. Rohrverbindungen aus rostfreiem Stahl

Häufig gestellte Fragen

F: Der Kunde verlangt Schweißverbindungen in A105:
A: Das häufigste Stoff für Knöchelschweiß aus Kohlenstoffstahl ist A234WPB. Es entspricht A105-Flächen, jedoch gibt es keine Knöchelschweißschweißschweißschweißschweißschweißschweiß.
A106 Gr.B ist für die Rohrqualität. Die A234WPB-Fittings werden aus A106GR.B-Rohren hergestellt. A105 ist ein Material aus Bar geschmiedet werden Hochdruck-Fittings oder Flansche

F: Kunden wünschen “Normalisierte” Buttweld-Fittings:
A: Dies ist ebenfalls ein Missverständnis, da Flansche in A105 und A105 N erhältlich sind, wobei N für normalisiert steht.
Es gibt jedoch keine solche Sache wie A234WPBN. Hersteller normalisieren ihre Butt-Schweiß-Fittings wurde davon ausgegangen, dass ein normalisierter Wärmebehandlungsprozess durchgeführt wurde, insbesondere für die Ellenbogen und Tees
Der Kunde, der “normalisierte” Buttweldfittings benötigt, sollte WPL6-Fittings anfordern, die hohe Ausbeute haben und als Standardverfahren normalisiert werden.

F: Der Kunde vergisst, den Rohrplan zu erwähnen:
A: Buttweld-Fittings werden nach Rohrgröße verkauft, jedoch muss der Rohrplan angegeben werden, damit die ID des Fittings mit der ID des Rohres übereinstimmt.Wir gehen davon aus, dass eine Standardwand angefordert wird..

Q. Der Kunde vergisst, geschweißte oder nahtlose Buttweldfittings zu erwähnen:
Ein nahtloses Buttweld-Fitting aus Kohlenstoffstahl oder Edelstahl besteht aus nahtlosem Rohr und ist in der Regel teurer.
Nahtlose Rohrverbindungen sind NICHT üblich in Größen größer als 12 ′′. Geschweißte Rohrverbindungen sind aus ERW-geschweißtem Kohlenstoffstahl oder rostfreiem Stahl gefertigt.Sie sind in Größen 1⁄2 ′′ bis 72 ′′ erhältlich und günstiger als nahtlose Armaturen.

F: Was bedeutet Kurzradius (SR) oder Langradius (LR)?
A: Sie hören oft SR45 Ellbogen oder LR45 Ellbogen. Die 45 oder 90 bezieht sich auf den Winkel der Biegung für Buttweld-Anpassung, um die Strömungsrichtung zu ändern.
Ein Langradius-Elbogen (LR 90 Elbow oder LR 45 Elbow) hat eine Rohrbiegung, die 1,5 Mal so groß ist wie das Rohr.
Ein kurzer Radius Ellenbogen (SR45 oder SR90) hat eine Rohrbiegung, die gleich der Größe der Anlage ist, so dass ein 6 ′′ SR 45 hat einen Biegungsradius, der 6 ′′ nominale Rohrgröße ist.

F: Was ist ein 3R- oder 3D-Elkotenrohr?
A: Zunächst werden die Begriffe 3R oder 3D synonym verwendet. Ein 3R Butt-Schweiß-Elbogen hat einen Biegeradius, der 3-mal so groß ist wie die nominale Rohrgröße. Ein 3R-Elbogen ist gleich 3D-Elben
