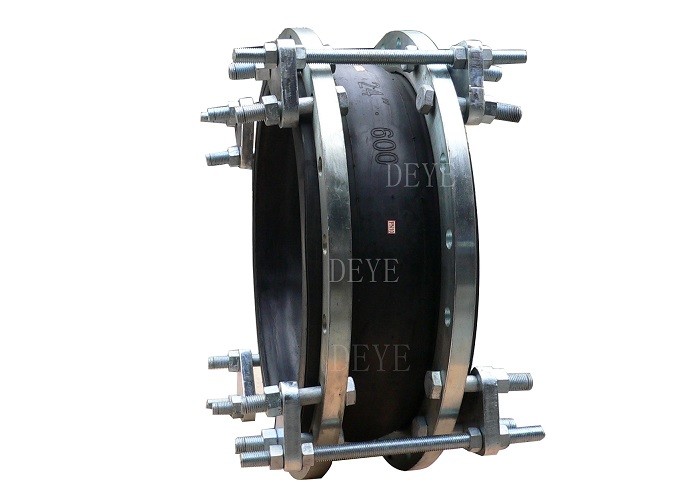

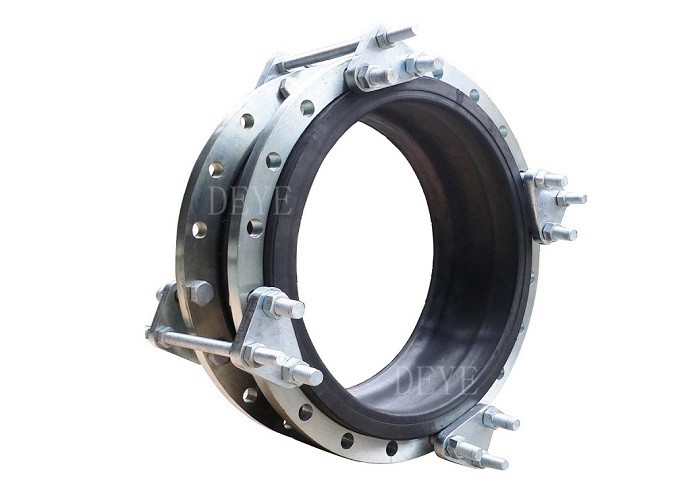

DN600-DN800-Gummi-Erweiterungsgelenke mit flexiblen Schnürstangen

  • Big Size DN600 DN800 Rubber Expansion Joints With Flexible Tie Rods
  • Big Size DN600 DN800 Rubber Expansion Joints With Flexible Tie Rods
Herkunftsort China
Markenname DEYE
Zertifizierung ISO9001:2015 PED
Modellnummer DY-RJ-U08
Document Product Brochure PDF
Min Bestellmenge 10 Stück
Preis USD2-USD25 each
Verpackung Informationen Faltenholzetuis des Kartons box+ oder carton+-Paletten
Lieferzeit 20 Tage für die übliche Bestellung, 7 Tage für Lagerbestände
Zahlungsbedingungen T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit 1000pcs ein Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Arten Einfachkugel, Zwillingskugel, Doppelskugel, Doppelkugel, Unionsausrüstung Gummimaterial EPDM, NBR, BUNA, Neopren, VITON, PTFE, Hypalon
Flansch-Art HDG, elektrisch, galvanisiert, mit Zink beschichtet, rostfrei Ratings PN10 PN16 PN25 CL150LBS 150#
Größe 2" (DN50MM) - 144" (DN3600MM)
Hervorheben

DN800 Ausdehnungsgelenke

,

DN600 Ausdehnungsgelenke

,

EPDM-Gelenkkautschuk
Hinterlass eine Nachricht
Produkt-Beschreibung

DN600 DN800 GUMMIEREN EXPANSION Gelenk mit flexiblen Bindestangen

Flexible Gummiverbindungen werden auch als Stoßdämpfer, weiche Verbindungen, weiche Gummiverbindungen, Stoßdämpfer für Rohrleitungen usw. bezeichnet.
Es wird üblicherweise in der Wasserversorgung und Abwasserentsorgung von Zivilgebäuden, in der Verbindung von Feuerleitungsnetzwerken und Pumpraum-Pipeline verwendet.
Abwasserreinigung, Hochdruckgas-flüssiges chemisches Medium, Erdöl, Schiffe usw., um die Abweichung von
Es handelt sich heute um die am häufigsten verwendete Gummiverbindung für Rohrleitungen.
Es hat die Vorteile, dass es Rohrleitungsgeräusche reduziert, gut versiegelt, leicht ist, die Installation und Wartung bequem ist und die Lebensdauer lang ist.

Die auf der Gummi-Erweiterungsgelenke installierten Limited-Bindungsstangen werden verwendet, um den Schub von dem inneren Druck und bei der Vorspannungsmontage zu puffern


Material der wichtigsten Ersatzteile

Abdeckung EPDM, NBR, Hypalon, NR, PTFE
Verstärkung von Stoffen mit einer Breite von nicht mehr als 15 mm
Schlauch EPDM, NBR, Hypalon, NR, PTFE
Zurückhaltungsringe Stahl
Flansche Kohlenstoffstahl, Edelstahl, Duplex-SS


Lieferumfang

Größenbereich Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.


Druckbereich

 PN10 PN16 PN25 für Gummi
PN10, PN16, PN25, PN40, PN64, PN100 für den Metall-Bell-Typ

Konstruktionsdruck

Arbeitspressen (Bar) 10 16 25
Ausbruchdruck ((Bar) 30 48 55
Vakuum ((mmHg) 400 650 750


Technologie/Technische Datenblätter

Sphärische Einkugel-Gummi-Erweiterungsgelenk

DN600-DN800-Gummi-Erweiterungsgelenke mit flexiblen Schnürstangen 0

Abmessungen für Gummigefäße PN16

Nominaler Durchmesser DN

Längen L (mm)

　

Nummer der Schraube

n

 Flansche Löcher Dia.

Dia. von Schraubenkreis

　

 Achsverschiebung (mm)

Seitenverschiebung

　

Abbiegungswinkel

　
(mm) (in) Stretch KomplexRückkehr
32 11/4 95 4 17.5 100 6 9 9 15- Nein.
40 Die Welt, 11/2 95 4 17.5 110 6 10 9 15- Nein.
50 2 105 4 17.5 125 7 10 10 15- Nein.
65 21/2 115 4 17.5 145 7 13 11 15- Nein.
80 3 135 130 8 17.5 160 8 15 12 15- Nein.
100 4 150 135 8 17.5 180 10 19 13 15- Nein.
125 5 165 160 8 17.5 210 12 19 14 15- Nein.
150 6 180 185 8 22 240 12 20 22 15- Nein.
200 8 190 200 8 22 295 16 25 22 15- Nein.
250 10 230 240 12 22 350 16 25 22 15- Nein.
300 12 245 260 12 22 400 16 25 22 15- Nein.
350 14 265 16 26 460 16 25 22 15- Nein.
400 16 265 16 26 515 16 25 22 15- Nein.
450 18 265 20 26 565 16 25 22 15- Nein.
500 20 265 20 30 620 16 25 22 15- Nein.
600 24 265 20 26 725 16 25 22 15- Nein.
700 28 260 24 30 810 16 25 22 10- Nein.
800 32 260 24 30 920 16 25 22 10Sie
900 36 260 24 30 1020 16 25 22 10w
1000 40 260 28 30 1120 16 25 22 10- Nein.



Abmessungen der Gummiverbindung 150 LBS

Nominaler Durchmesser DN Längen L ((mm) b Nr. von
Schraube		 Dia. von Flanschlöchern Dia, von Bolt Circle. Achsverschiebung Seitenverschiebung Abbiegungswinkel

mm
(mm) L1 L2 　 　 　 　 Ausdehnen Komprimierung 　 　
25 1 152 130 14 4 16 79.4 +9 für mich.5 13 ±13 ± 15°
32 Ein Viertel 152 130 16 4 16 89 +9 für mich.5 13 ±13 ± 15°
40 1 bis 2 152 130 16 4 16 98.5 +9 für mich.5 - 13 Jahre. ±13 ± 15"
50 2 152 130 16 4 19 121 +9 für mich.5 13 ±13 ± 15"
65 2/2 152 130 18 4 19 139.5 +9 für mich.5 - 13 Jahre. ±13 ±15
80 3 152 130 18 4 19 153 +9 für mich.5 - 13 Jahre. ±13 ± 15°
100 4 152 130 18 8 19 190 +9 für mich.5 16 ±13 ± 15°
125 5 152 130 20
22		 8 22.5 216 +9 für mich.5 - 16 Jahre. ±13 ± 15°
150 6 152 130 8 22.5 242 +9 für mich.5 - 16 Jahre. ±13 ± 15°
200 8 152 130 22 8 22.5 298 +9 für mich.5 - 16 Jahre. ±13 ± 15°
250 10 203 130 24 12 25.5 362 +13 16 ±19 ± 15°
300 12 203 130 24 12 25.5 432 +13 19 ±19 ± 15°
350 14 203 200 26 12 28.5 476 +13 - 19 ±19 ± 15°
400 16 203 200 28 16 28.5 540 +13 - 19 ±19 ± 15°
450 18 203 200 30 16 32 578 +13 - 19 ±19 ± 15°
500 20 203 200 30 20 32 634 +13 - 19 ±19 ± 15°
600 24 254 260 32 20 35 749.5 +13 - 19 ±19 ± 15°
800 32 254 260 36 24 30 920 +13 - 19 ±19 ± 15°

Eigenschaften

Absorbieren Achsbewegungen (Erweiterung und Kompression).
Die axiale Bewegung ist die Änderung der Dimensionslänge des Blasens von seiner freien Länge in einem
Richtung parallel zur Längsachse.

Absorbieren Sie seitliche Bewegungen.
Die seitliche Bewegung ist die relative Verschiebung des einen Endes des Bälges zum anderen Ende in einer Richtung, die senkrecht zur Längsachse liegt.

Absorbieren von Winkel- und Torsionsbewegungen.
Die Winkelbewegung ist die Drehverschiebung der Längsachse der Blasen in Richtung eines Drehpunktes.
das Ende des Blasens gegenüber dem anderen Ende, ungefähr in der Mitte des Blasens.

Reduzieren Sie die Vibrationen.
Gummisausdehnungsgelenke isolieren oder reduzieren Vibrationen, die durch Geräte verursacht werden.
Sie schützen die Ausrüstung vor diesen schädlichen Auswirkungen.

Dämpfte Schallübertragung.
Gummivergrößerungsgelenke neigen dazu, die Schallübertragung aufgrund der Stahlgummioberfläche von Gelenken und Flanzen zu dämpfen.

Handbuch und Anweisungen zur Montage des Gummiverbindungs

1, Die Anbringung von Ausdehnungsschaltungen muss mit den angeforderten Ausdehnungsanleitungen und Installationsanweisungen übereinstimmen.

2, Installieren Sie die Ausdehnungsgelenk der Pipeline muss ca.

Die Ausrichtung und Befestigung der Einstellungen muß daher in strenger Übereinstimmung mit den Entwurfsabteilungen der technischen Informationen erfolgen.Das Prinzip der Festsetzung einer festen Unterstützung, siehe "Bellows Expansion Joints Installation Guide".

3, mit einem Bälg Expansionsgelenk wird mit einer dünnen Edelstahlplatte gebildet, so verloren in Bewegung, Heben und Schweißen sollte vorsichtig sein, um nicht die Periode zu treffen, Kratzer, Bogen,Schweißstreuung und andere Ursachen für Blasenschäden

4, Vor der Installation und Rohrleitung Blasen entfernt werden sollte Fremdkörper, um die normale Bewegung Blasen zu gewährleisten

5, auf einem Fluss Medien Anfragen für die Erweiterung Verbindung erforderlich sein sollte, um die Flusspfeile zu installieren

6, Um Blasen in gutem Betriebszustand zu halten, können nicht in der Verformung Ausdehnungsgelenke installiert werden, einschließlich axialer, seitlicher, Drehübertragungsrohrinstallationsfehler

7, Expansionsverbindungen installiert, läuft im System vor dem Umzug, um alle gelb lackiert zu entfernen verlieren eine feste Schraube

8, Stofffaserausdehnungsgelenk ist nicht unterworfen der Zugverschiebung aufgrund der Installation, um die ordnungsgemäße Durchführung der Vorkompression, die Rohrleitung kann nicht abbiegen,Verlagerung und axiale AusdehnungEs ist zu beachten, daß ein flexibler Ringschutz gegen Kratzer, der so bald wie möglich installiert wird, um das Trägerbrett zu demontieren, so daß es in normalen Betriebszuständen


Anwendung:

Öl und Gas, Entsalzung, Kühlsysteme, Pumpen, Chemieanlagen, Heizung, Lüftung
und Klimaanlagen, Schiffbau, Offshore-Anwendungen, Wasseraufbereitungsanlagen
Abwasser, Sanitärleitungen, Zellstoff- und Papierfabriken, Rohrleitungen für kaltes oder heißes Wasser, Kühlsysteme, Phosphatanlagen, Trinkwasser, Lebensmittelprozess

Umbauten:

Metallblasen-Erweiterungsgelenk

Kohlenstoffstahlblasen-Erweiterungsgewinde

Expansionsverbindung aus Edelstahl
