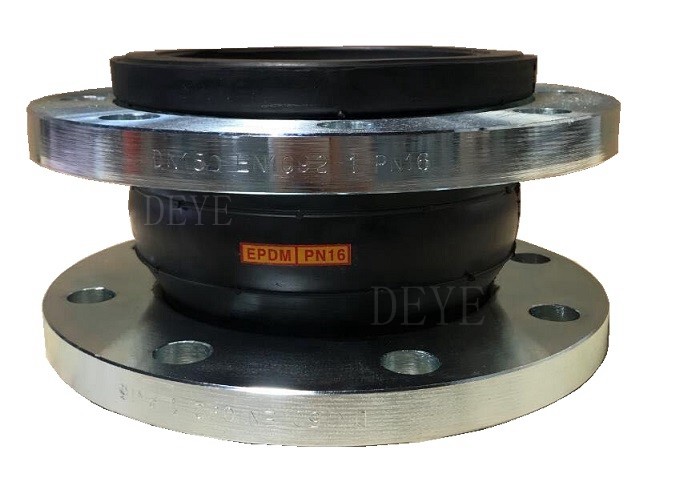

EPDM-NBR-PTFE-Gummi-Erweiterungsverbindungen mit PN10 PN16 Cl150
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001:2015 PED |
| Modellnummer | DY-RJ-U02 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD2-USD25 each |
| Verpackung Informationen | Faltenholzetuis des Kartons box+ oder carton+-Paletten |
| Lieferzeit | 20 Tage für üblichen Auftrag, 7 Tage für auf Lagere Einzelteile |
| Zahlungsbedingungen | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit | 1000pcs ein Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Arten | Einfachkugel, Zwillingskugel, Doppelskugel, Doppelkugel, Unionsausrüstung | Gummimaterial | EPDM, NBR, BUNA, Neopren, VITON, PTFE, Hypalon |
|---|---|---|---|
| Flansch-Art | HDG, elektrisch, galvanisiert, mit Zink beschichtet, rostfrei | Ratings | PN10 PN16 PN25 CL150LBS 150# |
| Größe | 2" (DN50MM) - 144" (DN3600MM) | ||
| Hervorheben | mit einer Breite von mehr als 20 mm,NBR-Gummi-Erweiterungsverbindungen,Ausdehnungsgelenk PN16 epdm |
||
Produkt-Beschreibung
EPDM-NBR-PTFE-Gummi-Erweiterungsverbindungen mit PN10 PN16 Cl150
Ein Gummi-Erweiterungsgewinde ist eine flexible Einheit, die aus natürlichen oder synthetischen Elastomeren oder PTFE hergestellt wird und gegebenenfalls eine Verstärkung des Schwellens (Stahl, Nylon oder Aramid) hinzufügt.Gummi-Erweiterungsverbindungen sind die perfekte Lösung für Rohrsysteme, um Bewegungen zu absorbieren, Vibrationen oder Lärm, was zu einer erheblich verlängerten Lebensdauer der Rohrleitung und der angeschlossenen Ausrüstung führt.
Material der wichtigsten Ersatzteile
| Abdeckung | EPDM, NBR, Hypalon, NR, PTFE |
| Verstärkung von Stoffen | mit einer Breite von nicht mehr als 15 mm |
| Schlauch | EPDM, NBR, Hypalon, NR, PTFE |
| Zurückhaltungsringe | Stahl |
| Flansche | Kohlenstoffstahl, Edelstahl, Duplex-SS |
Lieferumfang
| Größenbereich | Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
|
|
PN10 PN16 PN25 für Gummi |
| PN10, PN16, PN25, PN40, PN64, PN100 für den Metall-Bell-Typ |
Konstruktionsdruck
| Arbeitspressen (Bar) | 10 | 16 | 25 |
| Ausbruchdruck ((Bar) | 30 | 48 | 55 |
| Vakuum ((mmHg) | 400 | 650 | 750 |
Technologie/Technische Datenblätter
Sphärische Einkugel-Gummi-Erweiterungsgelenk
Abmessungen für Gummigefäße PN16
| Nominaler Durchmesser DN |
Längen L (mm)
|
Nummer der Schraube n |
Flansche Löcher Dia. |
Dia. von Schraubenkreis
|
Achsverschiebung (mm) |
Seitenverschiebung
|
Abbiegungswinkel
|
|||
| (mm) | (in) | Stretch | KomplexRückkehr | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15- Nein. | |
| 40 | Die Welt, 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15- Nein. | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15- Nein. | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15- Nein. | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15- Nein. |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15- Nein. |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15- Nein. |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15- Nein. |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15- Nein. |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15- Nein. |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15- Nein. |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15- Nein. | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15- Nein. | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15- Nein. | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15- Nein. | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15- Nein. | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10- Nein. | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10Sie | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10- Nein. | |
Abmessungen der Gummiverbindung 150 LBS
| Nominaler Durchmesser DN | Längen L ((mm) | b | Nr. von Schraube |
Dia. von Flanschlöchern | Dia, von Bolt Circle. | Achsverschiebung | Seitenverschiebung | Abbiegungswinkel | |||
|
mm |
|||||||||||
| (mm) | L1 | L2 | Ausdehnen | Komprimierung | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9 für mich.5 | 13 | ±13 | ± 15° |
| 32 | Ein Viertel | 152 | 130 | 16 | 4 | 16 | 89 | +9 für mich.5 | 13 | ±13 | ± 15° |
| 40 | 1 bis 2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9 für mich.5 | - 13 Jahre. | ±13 | ± 15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9 für mich.5 | 13 | ±13 | ± 15" |
| 65 | 2/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9 für mich.5 | - 13 Jahre. | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9 für mich.5 | - 13 Jahre. | ±13 | ± 15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9 für mich.5 | 16 | ±13 | ± 15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9 für mich.5 | - 16 Jahre. | ±13 | ± 15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9 für mich.5 | - 16 Jahre. | ±13 | ± 15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9 für mich.5 | - 16 Jahre. | ±13 | ± 15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ±19 | ± 15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ±19 | ± 15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | - 19 | ±19 | ± 15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | - 19 | ±19 | ± 15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | - 19 | ±19 | ± 15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | - 19 | ±19 | ± 15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | - 19 | ±19 | ± 15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | - 19 | ±19 | ± 15° |
Eigenschaften
Absorbieren Achsbewegungen (Erweiterung und Kompression).
Die axiale Bewegung ist die Änderung der Dimensionslänge des Blasens von seiner freien Länge in einem
Richtung parallel zur Längsachse.
Absorbieren Sie seitliche Bewegungen.
Die seitliche Bewegung ist die relative Verschiebung des einen Endes des Bälges zum anderen Ende in einer Richtung, die senkrecht zur Längsachse liegt.
Absorbieren von Winkel- und Torsionsbewegungen.
Die Winkelbewegung ist die Drehverschiebung der Längsachse der Blasen in Richtung eines Drehpunktes.
das Ende des Blasens gegenüber dem anderen Ende, ungefähr in der Mitte des Blasens.
Reduzieren Sie die Vibrationen.
Gummisausdehnungsgelenke isolieren oder reduzieren Vibrationen, die durch Geräte verursacht werden.
Sie schützen die Ausrüstung vor diesen schädlichen Auswirkungen.
Dämpfte Schallübertragung.
Gummivergrößerungsgelenke neigen dazu, die Schallübertragung aufgrund der Stahlgummioberfläche von Gelenken und Flanzen zu dämpfen.
Handbuch und Anweisungen zur Montage des Gummiverbindungs
1, Die Anbringung von Ausdehnungsschaltungen muss mit den angeforderten Ausdehnungsanleitungen und Installationsanweisungen übereinstimmen.
2, Installieren Sie die Ausdehnungsgelenk der Pipeline muss ca.
Die Ausrichtung und Befestigung der Einstellungen muß daher in strenger Übereinstimmung mit den Entwurfsabteilungen der technischen Informationen erfolgen.Das Prinzip der Festsetzung einer festen Unterstützung, siehe "Bellows Expansion Joints Installation Guide".
3, mit einem Bälg Expansionsgelenk wird mit einer dünnen Edelstahlplatte gebildet, so verloren in Bewegung, Heben und Schweißen sollte vorsichtig sein, um nicht die Periode zu treffen, Kratzer, Bogen,Schweißstreuung und andere Ursachen für Blasenschäden
4, Vor der Installation und Rohrleitung Blasen entfernt werden sollte Fremdkörper, um die normale Bewegung Blasen zu gewährleisten
5, auf einem Fluss Medien Anfragen für die Erweiterung Verbindung erforderlich sein sollte, um die Flusspfeile zu installieren
6, Um Blasen in gutem Betriebszustand zu halten, können nicht in der Verformung Ausdehnungsgelenke installiert werden, einschließlich axialer, seitlicher, Drehübertragungsrohrinstallationsfehler
7, Expansionsverbindungen installiert, läuft im System vor dem Umzug, um alle gelb lackiert zu entfernen verlieren eine feste Schraube
8, Stofffaserausdehnungsgelenk ist nicht unterworfen der Zugverschiebung aufgrund der Installation, um die ordnungsgemäße Durchführung der Vorkompression, die Rohrleitung kann nicht abbiegen,Verlagerung und axiale AusdehnungEs ist zu beachten, daß ein flexibler Ringschutz gegen Kratzer, der so bald wie möglich installiert wird, um das Trägerbrett zu demontieren, so daß es in normalen Betriebszuständen
Anwendung:
Öl und Gas, Entsalzung, Kühlsysteme, Pumpen, Chemieanlagen, Heizung, Lüftung
und Klimaanlagen, Schiffbau, Offshore-Anwendungen, Wasseraufbereitungsanlagen
Abwasser, Sanitärleitungen, Zellstoff- und Papierfabriken, Rohrleitungen für kaltes oder heißes Wasser, Kühlsysteme, Phosphatanlagen, Trinkwasser, Lebensmittelprozess
