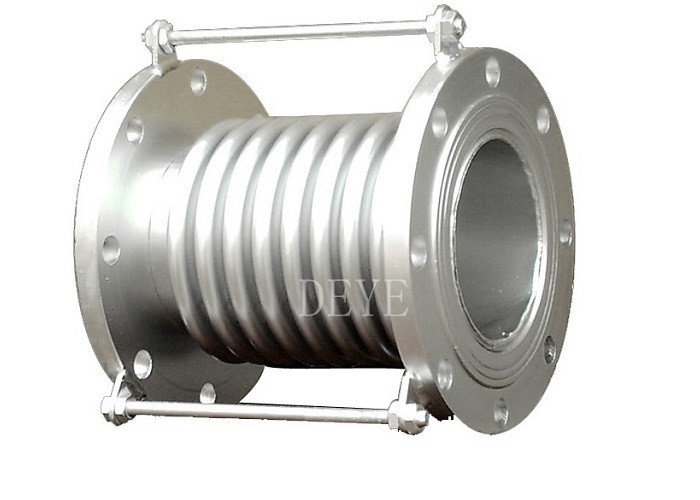

SS-Metall-Bellungen-Erweiterungsverbindungen mit CL150 PN16 PN25

SS METAL BELLOWS EXPANSION Gelenk mit CL150 PN16 PN25

Metallvergrößerungsgelenke sind Kompensationselemente für thermische Ausdehnung und relative Bewegung in Rohrleitungen, Behältern und Maschinen.
Je nach Anwendung bestehen sie aus einem oder mehreren Metallrohren, Verbindungen an beiden Enden und Zugstäben.
Sie unterscheiden sich aufgrund von drei grundlegenden Bewegungsarten: axiale, winkelförmige und seitliche Ausdehnungsgelenke.
Es kann auch eine Verlängerung der Verlängerungsspannung durch eine Verlängerung der Verlängerungsspannung erfolgen, wenn die Verlängerungsspannung nicht überschritten ist.
unabhängig von thermischer Bewegung oder Vibrationen in der Rohrleitung.

Größenbereich:

1-48

Projektmaterial:

Kohlenstoffstahl: ST37, Q235, A105

Austenitisches Edelstahl: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Nickellegierungen: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Technische Zeichnungen des Mahlenausdehnungsgelenks/metallischen Ausdehnungsgelenks

Typ 01 Abmessung

Typ 02 Dimension

In welchen Anwendungen werden Metallvergrößerungsgelenke üblicherweise verwendet?

Metallbälge und Expansionsverbindungen werden häufig in einer Vielzahl von Anwendungen verwendet, um thermische Expansion, Vibrationen, Fehlausrichtung und andere Arten von Bewegungen in Rohrleitungen und Anlagen auszugleichen.Hier sind einige allgemeine Anwendungen für Metallbälge und Expansionsverbindungen:

•HVAC-Systeme: Metallbälgen und Ausdehnungsschaltungen werden für Heizung, Belüftung,und Klimaanlagen (HVAC) zur Absorption der durch Temperatur- und Druckänderungen verursachten thermischen Ausdehnung und Kontraktion.

•Flugzeugindustrie

•Die petrochemische Industrie

•Stromerzeugung

•Medizinische Ausrüstung

•Fahrzeugindustrie

•Halbleiterindustrie: Metallbälge und Expansionsverbindungen werden in der Halbleiterindustrie verwendet, um Bewegung und Vibrationen in Vakuumkammern und anderen Geräten auszugleichen.

Wie wähle ich die richtige Metallverbindung für meine spezifische Anwendung aus?

Die Auswahl des richtigen Materials für Metallbälge und Expansionsverbindungen ist wichtig, um sicherzustellen, dass sie in bestimmten Industrieanwendungen langlebig und zuverlässig sind.Hier sind einige Faktoren, die bei der Auswahl des Materials zu beachten sind::

1. Temperatur: Das Material sollte in der Lage sein, dem Temperaturbereich der Anwendung standzuhalten.Daher ist es wichtig, ein Material zu wählen, das den erwarteten Temperaturbereich bewältigen kann..

2. Korrosionsbeständigkeit: In Industriezweigen, in denen korrosive Stoffe vorhanden sind, ist es wichtig, ein Korrosionsbeständiges Material zu wählen.Materialien wie Edelstahl und Inconel werden oft wegen ihrer korrosionsbeständigen Eigenschaften verwendet.

3. Druck: Das Material sollte dem Druck standhalten können.Daher ist es wichtig, ein Material zu wählen, das den erwarteten Druckbereich bewältigen kann..

4. Flexibilität: Das Material sollte flexibel genug sein, um Bewegung und Vibrationen in der Anwendung zu berücksichtigen. Materialien wie Inconel und Titan werden oft wegen ihrer hohen Flexibilität verwendet.

5. Kosten: Die Kosten des Materials sind im Hinblick auf die spezifische Anwendung in der Industrie zu berücksichtigen.Daher ist es wichtig, ein für die Anwendung kostengünstiges Material zu wählen..

Es ist wichtig, sich mit einem Hersteller oder Lieferanten von Metallbälgen und Expansionsverbindungen zu beraten, um das beste Material für eine bestimmte Industrieanwendung zu bestimmen.Sie können auf der Grundlage ihrer Fachkenntnisse und Erfahrungen in diesem Bereich Beratung und Empfehlungen geben..

Das Ingenieur- und Vertriebspersonal von Bellows Systems kann Ihnen bei der richtigen Materialwahl auf der Grundlage Ihrer Anwendung helfen.

Eigenschaften

Absorbieren Achsbewegungen (Erweiterung und Kompression).
Die axiale Bewegung ist die Änderung der Dimensionslänge des Blasens von seiner freien Länge in einem
Richtung parallel zur Längsachse.

Absorbieren Sie seitliche Bewegungen.
Die seitliche Bewegung ist die relative Verschiebung des einen Endes des Bälges zum anderen Ende in einer Richtung, die senkrecht zur Längsachse liegt.

Absorbieren von Winkel- und Torsionsbewegungen.
Die Winkelbewegung ist die Drehverschiebung der Längsachse der Blasen in Richtung eines Drehpunktes.
das Ende des Blasens gegenüber dem anderen Ende, ungefähr in der Mitte des Blasens.

Reduzieren Sie die Vibrationen.
Gummisausdehnungsgelenke isolieren oder reduzieren Vibrationen, die durch Geräte verursacht werden.
Sie schützen die Ausrüstung vor diesen schädlichen Auswirkungen.

Dämpfte Schallübertragung.
Gummivergrößerungsgelenke neigen dazu, die Schallübertragung aufgrund der Stahlgummioberfläche von Gelenken und Flanzen zu dämpfen.

Handbuch und Anweisungen zur Montage des Gummiverbindungs

Anwendung:

Öl und Gas, Entsalzung, Kühlsysteme, Pumpen, Chemieanlagen, Heizung, Lüftung
und Klimaanlagen, Schiffbau, Offshore-Anwendungen, Wasseraufbereitungsanlagen
Abwasser, Sanitärleitungen, Zellstoff- und Papierfabriken, Rohrleitungen für kaltes oder heißes Wasser, Kühlsysteme, Phosphatanlagen, Trinkwasser, Lebensmittelprozess
