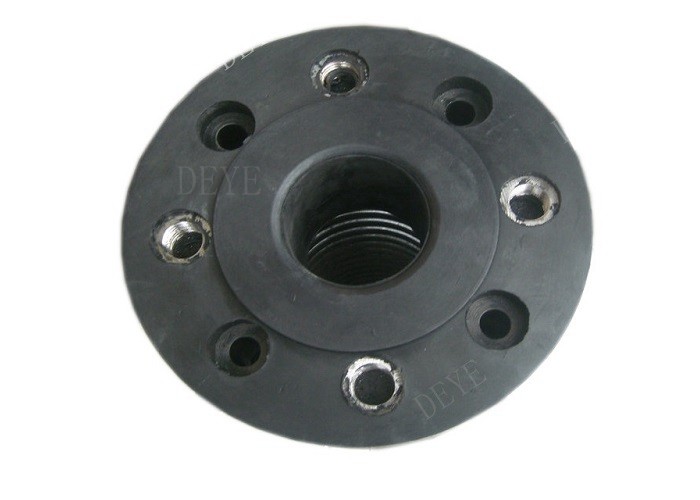

Kompakte Gummigesammlung mit Schlagdämpferstangen PN16 PN10

Verdichtete Gummigelenke mit Bindestangen für Stoßdämpfer PN16 PN10

Diese Gelenke sind zylindrisch geformt und aus EPDM-Elastomer hergestellt.

Kompressoren, Ventile, Baumaschinen usw., um Betriebslärm zu mindern und geringfügige Vibrationen zu absorbieren.

Der Körper hat keine Metallteile, die mit der transportierten Flüssigkeit oder den Flanzen in Berührung kommen.

In den Innenräumen sind Kohlenstoffstahlverbindungen eingebaut.

Die Modelle ab DN 80 sind mit internen Abstandshalter aus Kohlenstoffstahl ausgestattet, um dem Schub durch den inneren Druck entgegenzuwirken.

Die Vibrationsabsorberverbindungen dürfen nicht zur Absorption von axialen oder seitlichen Bewegungen, Schwingungen großer Amplituden, Torsionen oder

Jede Verbindung muss immer zwischen zwei festgelegten Punkten installiert sein, die ordnungsgemäß konstruiert sind.

Die Flanzen müssen parallel und richtig ausgerichtet sein.

Material der wichtigsten Ersatzteile

Lieferumfang

Konstruktionsdruck

Technologie/Technische Datenblätter

Abmessungen von Kompaktgelenken

Eigenschaften

Absorption Achsbewegungen (Erweiterung und Kompression)
Die axiale Bewegung ist die Änderung der Dimensionslänge des Blasens von seiner freien Länge in einem
Richtung parallel zur Längsachse.

Absorbieren Seitenbewegungen
Die seitliche Bewegung ist die relative Verschiebung des einen Endes des Bälges zum anderen Ende in einer Richtung, die senkrecht zur Längsachse liegt.

Absorbieren von Winkel- und Torsionsbewegungen
Die Winkelbewegung ist die Drehverschiebung der Längsachse der Blasen in Richtung eines Drehpunktes.
das Ende des Blasens gegenüber dem anderen Ende, ungefähr in der Mitte des Blasens.

Vibrationen reduzieren
Gummisausdehnungsgelenke isolieren oder reduzieren Vibrationen, die durch Geräte verursacht werden.
Sie schützen die Ausrüstung vor diesen schädlichen Auswirkungen.

Dämpfte Schallübertragung
Gummivergrößerungsgelenke neigen dazu, die Schallübertragung aufgrund der Stahlgummioberfläche von Gelenken und Flanzen zu dämpfen.

Handbuch und Anweisungen zur Montage des Gummiverbindungs

1, Die Anbringung von Ausdehnungsschaltungen muss mit den angeforderten Ausdehnungsanleitungen und Installationsanweisungen übereinstimmen.

2, Installieren Sie die Ausdehnungsgelenk der Pipeline muss ca.

Die Ausrichtung und Befestigung der Einstellungen muß daher in strenger Übereinstimmung mit den Entwurfsabteilungen der technischen Informationen erfolgen.Das Prinzip der Festsetzung einer festen Unterstützung, siehe "Bellows Expansion Joints Installation Guide".

3, mit einem Bälg Expansionsgelenk wird mit einer dünnen Edelstahlplatte gebildet, so verloren in Bewegung, Heben und Schweißen sollte vorsichtig sein, um nicht die Periode zu treffen, Kratzer, Bogen,Schweißstreuung und andere Ursachen für Blasenschäden

4, Vor der Installation und Rohrleitung Blasen entfernt werden sollte Fremdkörper, um die normale Bewegung Blasen zu gewährleisten

5, auf einem Fluss Medien Anfragen für die Erweiterung Verbindung erforderlich sein sollte, um die Flusspfeile zu installieren

6, Um Blasen in gutem Betriebszustand zu halten, können nicht in der Verformung Ausdehnungsgelenke installiert werden, einschließlich axialer, seitlicher, Drehübertragungsrohrinstallationsfehler

7, Expansionsverbindungen installiert, läuft im System vor dem Umzug, um alle gelb lackiert zu entfernen verlieren eine feste Schraube

8, Stofffaserausdehnungsgelenk ist nicht unterworfen der Zugverschiebung aufgrund der Installation, um die ordnungsgemäße Durchführung der Vorkompression, die Rohrleitung kann nicht abbiegen,Verlagerung und axiale AusdehnungEs ist zu beachten, daß ein flexibler Ringschutz gegen Kratzer, der so bald wie möglich installiert wird, um das Trägerbrett zu demontieren, so daß es in normalen Betriebszuständen

Anwendung:

Öl und Gas, Entsalzung, Kühlsysteme, Pumpen, Chemieanlagen, Heizung, Lüftung
und Klimaanlagen, Schiffbau, Offshore-Anwendungen, Wasseraufbereitungsanlagen
Abwasser, Sanitärleitungen, Zellstoff- und Papierfabriken, Rohrleitungen für kaltes oder heißes Wasser, Kühlsysteme, Phosphatanlagen, Trinkwasser, Lebensmittelprozess
