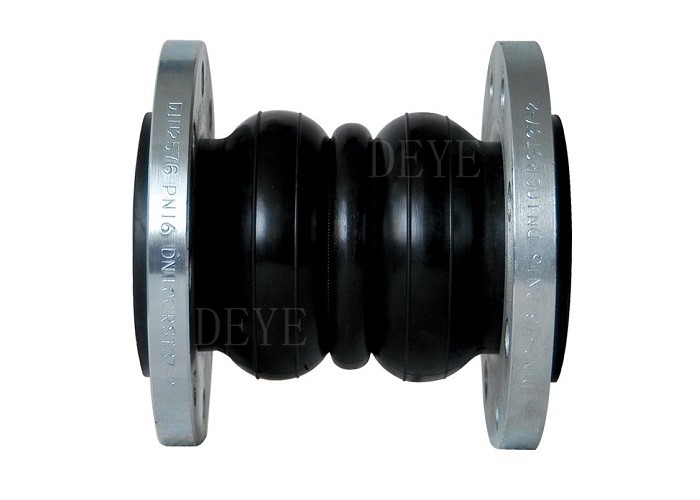

EPDM NBR Zwei Kugel Twin Sphere Gummi Expansionsgelenk mit galvanisierter Flansche

EPDM NBR ZWEI Kugel-Zwei-Sphären-Gummiverbindung mit galvanisiertem Flansch

Flexible Gummiverbindungen, abgekürzt als Gummiverbindungen, sind Verbindungen, die aus aus Stoff verstärkten Gummiteilen und flachen beweglichen Verbindungen bestehen.

Metallflanzen oder Gewindeflanzen für Rohrleitungen zur Schwingungsdämmung, Lärmmminderung und Verschiebungskompensation.

Es handelt sich um eine Rohrleitungsverbindung mit hoher Elastizität, hoher Luftdichte, mittlerem Widerstand und Wetterbeständigkeit.

Doppelsphärische Gummiverbindungen mit zwei Wellenläden von außen, die Flanzen sind mit kaltem Zink / galvanisierter Oberfläche.
Die Flanzen können aus Kohlenstoffstahl, verzinktem oder rostfreiem Stahl bestehen.

Material der wichtigsten Ersatzteile

Lieferumfang

Konstruktionsdruck

Technologie/Technische Datenblätter

Twin Sphere Gummi-Erweiterungsgelenk

Eigenschaften

Absorption Achsbewegungen (Erweiterung und Kompression)
Die axiale Bewegung ist die Änderung der Dimensionslänge des Blasens von seiner freien Länge in einem
Richtung parallel zur Längsachse

Absorbieren Seitenbewegungen
Die seitliche Bewegung ist die relative Verschiebung des einen Endes des Bälges zum anderen Ende in einer Richtung, die senkrecht zur Längsachse liegt.

Absorbieren von Winkel- und Torsionsbewegungen
Die Winkelbewegung ist die Drehverschiebung der Längsachse der Blasen in Richtung eines Drehpunktes.
Ende des Blasens in Bezug auf das andere Ende, etwa in der Mittellinie des Blasens

Vibrationen reduzieren
Gummisausdehnungsgelenke isolieren oder reduzieren Vibrationen, die durch Geräte verursacht werden.
Sie schützen die Ausrüstung vor diesen schädlichen Auswirkungen.

Dämpfte Schallübertragung
Gummivergrößerungsgelenke neigen dazu, die Schallübertragung aufgrund der Stahlgummioberfläche von Gelenken und Flanzen zu dämpfen.

Handbuch und Anweisungen zur Montage des Gummiverbindungs

1, Die Anbringung von Ausdehnungsgelenken muss der Ausdehnung der Rohrleitung entsprechen.

geforderte Konstruktionszeichnungen und Installationsanleitungen.

2, Installieren Sie die Ausdehnungsgelenk der Pipeline muss ca.

Die Ausrichtung und Befestigung der Einstellungen muß daher in strenger Übereinstimmung mit den Entwurfsabteilungen der technischen Informationen erfolgen.Das Prinzip der Festsetzung einer festen Unterstützung, siehe "Bellows Expansion Joints Installation Guide".

3, mit einem Bälg Expansionsgelenk wird mit einer dünnen Edelstahlplatte gebildet, so verloren in Bewegung, Heben und Schweißen sollte vorsichtig sein, um nicht die Periode zu treffen, Kratzer, Bogen,Schweißstreuung und andere Ursachen für Blasenschäden.

4Vor der Installation und der Rohrleitung sollte der Bläser entfernt werden, um die normale Bewegung des Bläses zu gewährleisten.

5, auf einem Fluss von Medien Anfragen für die Erweiterung Verbindung erforderlich sein sollte, um die Flusspfeile zu installieren.

6, um Blasen in gutem Betriebszustand zu machen,kann nicht in der Verformung Ausdehnungsgelenke installieren, einschließlich axialer, seitlicher, Drehübertragungsrohrinstallationsfehler.

7, Expansionsverbindungen installiert, läuft im System vor dem Umzug, um alle gelb lackiert zu entfernen verlieren eine feste Schraube

8, Stofffaserausdehnungsgelenk ist nicht unterworfen der Zugverschiebung aufgrund der Installation, um die ordnungsgemäße Durchführung der Vorkompression, die Rohrleitung kann nicht abbiegen,Verlagerung und axiale Ausdehnung, sollte darauf hingewiesen werden, daß ein flexibler Ringschutz gegen Kratzer, so schnell wie möglich installiert wird, um das Trägerbrett zu demontieren, so daß es in normalen Arbeitszuständen ist.

Anwendung:

Öl und Gas, Entsalzung, Kühlsysteme, Pumpen, Chemieanlagen, Heizung, Lüftung
und Klimaanlagen, Schiffbau, Offshore-Anwendungen, Wasseraufbereitungsanlagen
Abwasser, Sanitärleitungen, Zellstoff- und Papierfabriken, Rohrleitungen für kaltes oder heißes Wasser, Kühlsysteme, Phosphatanlagen, Trinkwasser, Lebensmittelprozess
