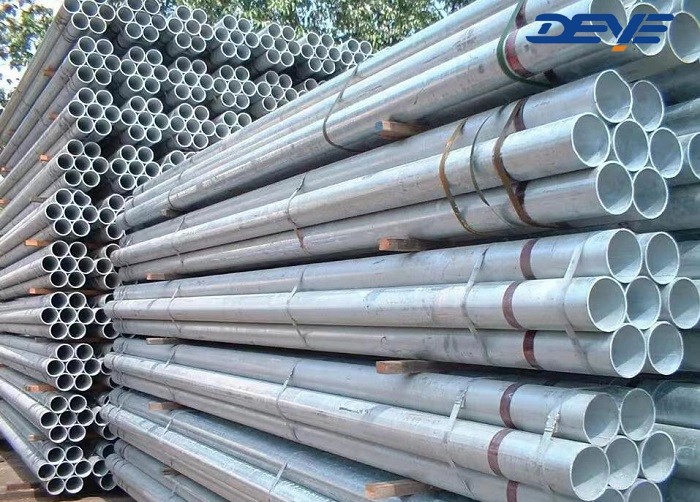

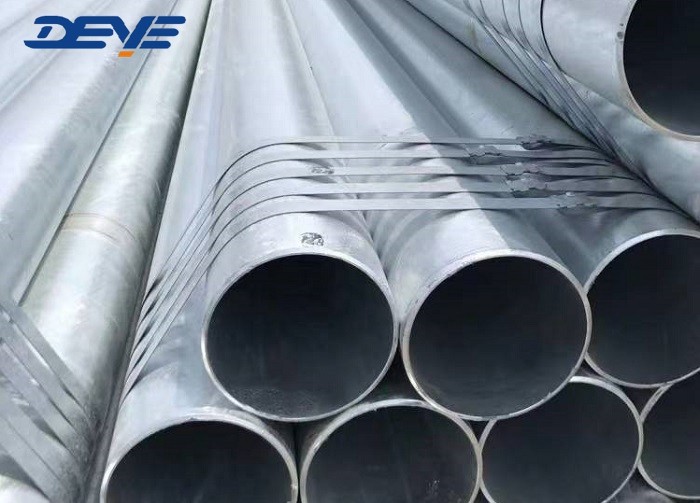

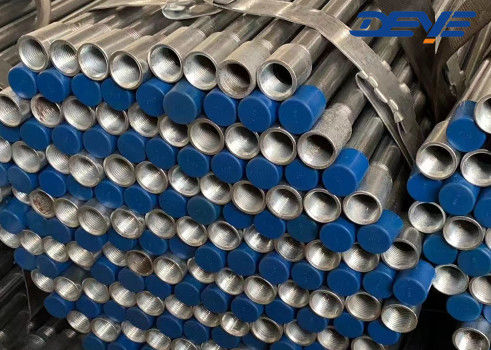

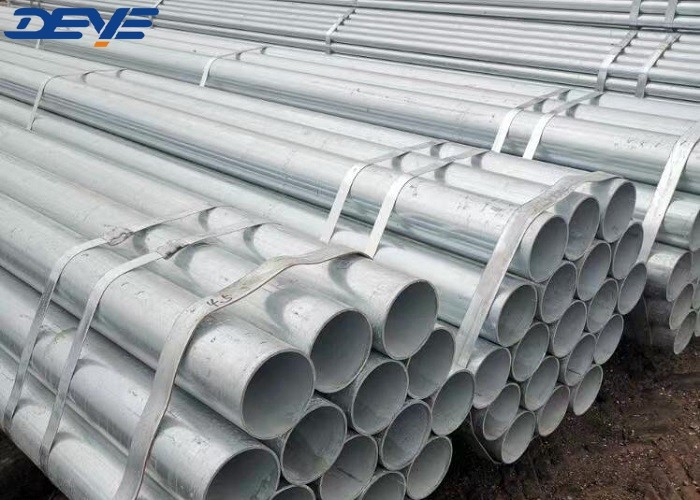

HDG nahtlose geschweißte Rohre, warmgewalzt, mit PE BE BSPT NPT

Hot Dip Galvanized HDG Seamless oder Schweißrohren mit PE BE BSPT NPT

Hot-Dip Galvanizing (HDG) -Rohre, wie erwähnt, ist der Prozess des Eintauchens von gefertigtem Stahl in einen Wasserkocher oder eine Wanne aus geschmolzenem Zink.
Das Hot-Dip-Zinkverzinken (HDG) ist das Verfahren, bei dem Stahlmaterialien mit einer Zinkschicht beschichtet werden.
Bei der Konstruktion und Ausarbeitung von Gießlöchern ist es notwendig, eine spezifische Anlage zu erstellen, um die Verpackung zu erleichtern.
Die beste Praxis schlägt vor, das Loch nach dem Verzinken zu durchdringen, indem die Beschichtung auf der inneren Paaroberfläche entfernt wird.

Der Vorteil von heiß eingeweichtem Galvanisiertem.

1. Niedrigere Erstkosten. Warmdippverzinkung hat im allgemeinen die niedrigsten Erstkosten im Vergleich zu anderen allgemein spezifizierten vergleichbaren Schutzschutzkörpern
Die Kosten für die Anwendung von arbeitsintensiven Beschichtungen wie Lackierung sind deutlich höher gestiegen als die Kosten für die herkömmliche Warmdippverzinkung.

2. niedrigere Wartung / niedrigere langfristige Kosten. Auch in Fällen, in denen die anfänglichen Kosten für die Warmtauchenverzinkung höher sind als bei alternativen Beschichtungen, ist die Verzinkung
Die Kosten für die Wartung sind in der Regel höher, da die Wartungskosten während einer längeren Lebensdauer geringer sind.
In der Regel haben die Wartungsprogramme auch negative Auswirkungen auf die Produktivität.

3Die Lebenserwartung von heiß dip galvanisierten Beschichtungen auf Bauteilen beträgt in den meisten ländlichen Gebieten mehr als 50 Jahre und zwischen
10 bis 30 Jahre in den meisten korrosiven städtischen und Küstenumgebungen.

4- Oberflächenvorbereitung: Durch Eintauchen in Säure wird eine gleichmäßige Reinigung der Stahloberflächen gewährleistet, im Gegensatz dazu müssen auf die durch Sprengreinigung gereinigten Schleifmittel organische Beschichtungen aufgetragen werden.
Die Anwendung von organischen Beschichtungen ist zudem in Bezug auf die vorherrschende
Dies erhöht die Kosten für die Anwendung eines schweren Lackiersystems.

5Die heiß verzinkte Beschichtung wird metallurgisch an die Stahloberfläche gebunden.

6Die Beschichtung ist nicht giftig und enthält keine flüchtigen Stoffe.

7Eine vollständige Schutzbeschichtung kann in wenigen Minuten aufgetragen werden, ein vergleichbares Multicoat-Lacksystem kann bis zu einer Woche benötigen.
Die Wirksamkeit einer heißen Verzinkung wird nicht durch Wetterbedingungen beeinflusst.

Produktinformationen/Grundinformationen/Spezifikationen

Technologie/Technische Datenblätter

Stärke-Liste für nahtlose Rohre gemäß ANSI B36.10

Einheit: MM

Abmessungsgestaltung

Außendurchmesser

Identifizierung... Innen Durchmesser

WT... Wanddicke

L... Länge

Wenn eine Mindestwandstärke vorgeschrieben ist, sind nur Änderungen auf der Plusseite zulässig.

Schweißenden Enden für Hintern

Angabe der Größenordnung

Abbildung 4 Details für Schweißschläger für GTAW Root Pass [WT > 3 mm (0,12 Zoll) bis 10 mm (0,38 Zoll), inklusive]

Allgemeine Hinweise:

a) Diese Angabe gilt für das Gaswolframbogenschweißen (GTAW) des Wurzelpasses mit einer Nennstärke von mehr als 3 mm.

b) Die linearen Abmessungen sind in Millimetern mit Zollwerten in Klammern angegeben.

Anforderung an die Gerade

Tandardröhrchen werden angesichts des Auges gerade geliefert: für besondere Anwendungen werden die

zulässige Abweichung von der geraden Linie kann zwischen Käufer und Rohr vereinbart werden

Hersteller; die maximal zulässige Abweichung von der geraden Linie bezogen auf

die Messlänge L ist anzugeben, z. B. 1 mm/1000 mm.

Exzentrizität

E ist die Hälfte des Unterschieds zwischen größtem und kleinstem

Werte der Wanddicke (WT) in einem Querschnitt.

In mm:

Die Exzentrizität wird jedoch als Prozentsatz der mittleren Wandstärke dieses Querschnitts ausgedrückt.

Durchschnittlicher Durchmesser innen und außen

D0 ist der arithmetische Mittelwert zwischen dem kleinsten und dem größten Rohrdurchmesser auf einem Rohr oder einem Rohr

Wenn eine Mindestwandstärke vorgeschrieben ist, sind Variationen nur auf der Plusseite zulässig.

Ovalität

O ist der Unterschied zwischen dem größten und dem kleinsten Durchmesser auf einem Rohrumfang

Als Prozentsatz des mittleren Durchmessers entspricht dies:

Ovalität darf nicht mit Exzentrizität verwechselt werden.

ZALVANZPROZESS

FAQ: Fragen und Antworten

F: Was ist der Unterschied zwischen nahtlosen Rohren und nahtlosen Rohren?

A:Nahtlose Stahlrohre sind nicht mit nahtlosen Rohren zu verwechseln, denn es gibt einige wichtige Unterschiede zwischen Rohren und Rohren, die nicht nur semantisch sind.das Wort "Rohr" bezieht sich auf jede Rohrform, die zur Übertragung von Flüssigkeiten verwendet wird, wobei der Begriff "Rohr" für Rohrprofile (von verschiedenen Formen, rund, oval, quadratisch) gilt, die für strukturelle/mechanische Anwendungen, Instrumentsysteme,und der Bau von Druckgeräten wie Kesseln, Wärmetauscher und Superheizungen.

F: Welche Toleranz haben die nahtlosen Rohre?

A:Abmessungstoleranz für API 5L /A106GR.B nahtloses Rohr.

1Für Außendurchmesser von weniger als 2 3/8 Zoll (60,3 mm) beträgt die Toleranz für den Rohrkörperdurchmesser +/- 0,5 mm.024 mm).

2. für eine OD von 2 3/8 in (60,3 mm) bis 24 in (610 mm) oder mehr (Diameter Toleranz) für Rohrkörper beträgt +/- 0,0075D, Rohrende +/- 0,005D, maximal aber +/- 1,6 mm (0,063 mm);

Rundheitstoleranz für Rohrkörper≤0,015D, Rohrende≤0,01D.

(Wenn mit Hersteller und Auftraggeber vereinbart, können strengere Toleranzen angewendet werden)

3. Für die Wanddicke

Unter 4 mm (0 0157 Zoll), Toleranz +0,6 (0,024 Zoll), -0,5 Zoll (0,020 Zoll);

für API 5L nahtlose Stahlrohrdicken in 4 mm bis 10 mm (0,394 Zoll), +0, 150 t, -0,125 t;

für API-nahtlose Rohrdicken von 10 mm bis 25 mm (0,984 Zoll), +/- 0,125 t;

Wandstärke ≥ 25 mm, +3,7 mm oder +0,1 t (falls größer) und -3,0 mm (0,120 Zoll) oder -0,1 t (falls größer).

t für die Dicke,

4Für die Geradeheit maximal für die gesamte Länge, Toleranz maximal 0,15% der Länge.

5Die Geradeheit, maximale Abweichung für das Rohrende, beträgt ≤ 0,3 mm/m.

6Längen +/- 200 mm für allgemeine, +/- 25,4 mm für spezielle.
