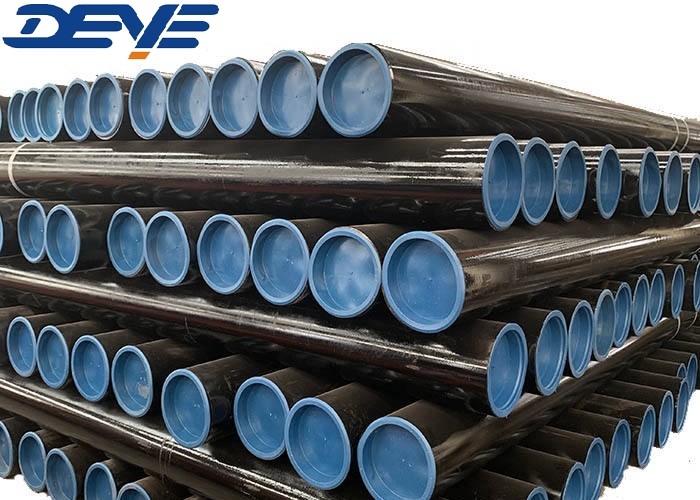

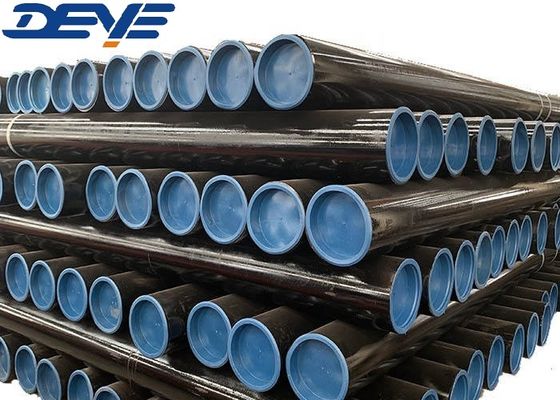

API A53 A106 CS Nahtlose Rohre für die Öl- und Petroindustrie

API A53 A106 CS Nahtlose Rohre für die Öl- und Petroindustrie

ASTM A106 Rohr der Klasse B (ASME SA106 Rohr) ist ein nahtloses Kohlenstoffstahlrohr, das in verschiedenen Industrien als Flüssigkeitsübertragung eingesetzt wird.
ASTM A106 Klasse B-Spezifikation umfasst nahtlose Rohre aus Kohlenstoffstahl für den Hochtemperaturdienst
in NPS 1-8 bis einschließlich NPS 48 mit einer nominalen (durchschnittlichen) Wandstärke gemäß ANSI B36.10Alle Rohre nach ASTM A106 sind
geeignet für Biegen, Schweißen und andere Formarbeiten.

Unterschied zwischen ASTM A106 und ASTM A53

Sowohl A106 als auch A53 sind Kohlenstoffstahlrohre mit weiten Anwendungen. Aus Sicht sind sie sehr ähnliche Produkte. Es gibt jedoch einige Unterschiede zwischen den Rohrmaterialien von ASTM A106 und ASTM A53.Die wichtigsten Unterschiede zwischen Rohrmaterial A106 und Rohrmaterial A53 sind in der folgenden Tabelle dargestellt.

Produktinformationen/Produktbeschreibung/Grundinformationen/Spezifikation

Technologie/Technische Datenblätter

Stärke-Liste für nahtlose Rohre gemäß ANSI B36.10

Einheit: MM

Abmessungsgestaltung

Außendurchmesser

Identifizierung... Innen Durchmesser

WT... Wanddicke

L... Länge

Wenn eine Mindestwandstärke vorgeschrieben ist, sind nur Änderungen auf der Plusseite zulässig.

Schweißenden Enden für Hintern

Angabe der Größenordnung

Abbildung 4 Details für Schweißschläger für GTAW Root Pass [WT > 3 mm (0,12 Zoll) bis 10 mm (0,38 Zoll), inklusive]

Allgemeine Hinweise:

a) Diese Angabe gilt für das Gaswolframbogenschweißen (GTAW) des Wurzelpasses mit einer Nennstärke von mehr als 3 mm.

b) Die linearen Abmessungen sind in Millimetern mit Zollwerten in Klammern angegeben.

Anforderung an die Gerade

Tandardröhrchen werden angesichts des Auges gerade geliefert: für besondere Anwendungen werden die

zulässige Abweichung von der geraden Linie kann zwischen Käufer und Rohr vereinbart werden

Hersteller; die maximal zulässige Abweichung von der geraden Linie bezogen auf

die Messlänge L ist anzugeben, z. B. 1 mm/1000 mm.

Exzentrizität

E ist die Hälfte des Unterschieds zwischen größtem und kleinstem

Werte der Wanddicke (WT) in einem Querschnitt.

In mm:

Die Exzentrizität wird jedoch als Prozentsatz der mittleren Wandstärke dieses Querschnitts ausgedrückt.

Durchschnittlicher Durchmesser innen und außen

D0 ist der arithmetische Mittelwert zwischen dem kleinsten und dem größten Rohrdurchmesser auf einem Rohr oder einem Rohr

Wenn eine Mindestwandstärke vorgeschrieben ist, sind Variationen nur auf der Plusseite zulässig.

Ovalität

O ist der Unterschied zwischen dem größten und dem kleinsten Durchmesser auf einem Rohrumfang

Als Prozentsatz des mittleren Durchmessers entspricht dies:

Ovalität darf nicht mit Exzentrizität verwechselt werden.

SEAMLESS PIPE Fertigungsprozess

Schnittlose Rohre aus leichtem Stahl von 1/8 bis 24 Zoll werden mit

sogenanntes "Plugmill-Verfahren" oder "Extrusionsverfahren" (für kleinere Durchmesser verwendet),

Der "Mandrel-Müllverfahren" wird für größere Durchmesser verwendet.

Anwendung/Verwendung

Nahtlose Stahlrohre werden für verschiedene Anwendungen in der Öl- und Gasindustrie verwendet:

•Vorgeschäfte (OCTG-Rohre)

•Zwischenströme (Übertragung und Verteilung von Flüssigkeiten in Form von Öl, Gas, Dampf, Säuren, Schlamm)

•nachgelagerte Rohrleitungen (Prozessleitungen zur Raffination von Öl und Gas zu Derivaten)

• Allgemeine Anwendungen für Sanitäranlagen für Versorgungsunternehmen

FAQ: Fragen und Antworten

F: Was ist der Unterschied zwischen nahtlosen Rohren und nahtlosen Rohren?

A:Nahtlose Stahlrohre sind nicht mit nahtlosen Rohren zu verwechseln, denn es gibt einige wichtige Unterschiede zwischen Rohren und Rohren, die nicht nur semantisch sind.das Wort "Rohr" bezieht sich auf jede Rohrform, die zur Übertragung von Flüssigkeiten verwendet wird, wobei der Begriff "Rohr" für Rohrprofile (von verschiedenen Formen, rund, oval, quadratisch) gilt, die für strukturelle/mechanische Anwendungen, Instrumentsysteme,und der Bau von Druckgeräten wie Kesseln, Wärmetauscher und Superheizungen.

F: Welche Toleranz haben die nahtlosen Rohre?

A:Abmessungstoleranz für API 5L /A106GR.B nahtloses Rohr.

1Für Außendurchmesser von weniger als 2 3/8 Zoll (60,3 mm) beträgt die Toleranz für den Rohrkörperdurchmesser +/- 0,5 mm.024 mm).

2. für eine OD von 2 3/8 in (60,3 mm) bis 24 in (610 mm) oder mehr (Diameter Toleranz) für Rohrkörper beträgt +/- 0,0075D, Rohrende +/- 0,005D, maximal aber +/- 1,6 mm (0,063 mm);

Rundheitstoleranz für Rohrkörper≤0,015D, Rohrende≤0,01D.

(Wenn mit Hersteller und Auftraggeber vereinbart, können strengere Toleranzen angewendet werden)

3. Für die Wanddicke

Unter 4 mm (0 0157 Zoll), Toleranz +0,6 (0,024 Zoll), -0,5 Zoll (0,020 Zoll);

für API 5L nahtlose Stahlrohrdicken in 4 mm bis 10 mm (0,394 Zoll), +0, 150 t, -0,125 t;

für API-nahtlose Rohrdicken von 10 mm bis 25 mm (0,984 Zoll), +/- 0,125 t;

Wandstärke ≥ 25 mm, +3,7 mm oder +0,1 t (falls größer) und -3,0 mm (0,120 Zoll) oder -0,1 t (falls größer).

t für die Dicke,

4Für die Geradeheit maximal für die gesamte Länge, Toleranz maximal 0,15% der Länge.

5Die Geradeheit, maximale Abweichung für das Rohrende, beträgt ≤ 0,3 mm/m.

6Längen +/- 200 mm für allgemeine, +/- 25,4 mm für spezielle.
