PN16 CL150lbs Gummi-Erweiterungsgewinde mit Befestigungen

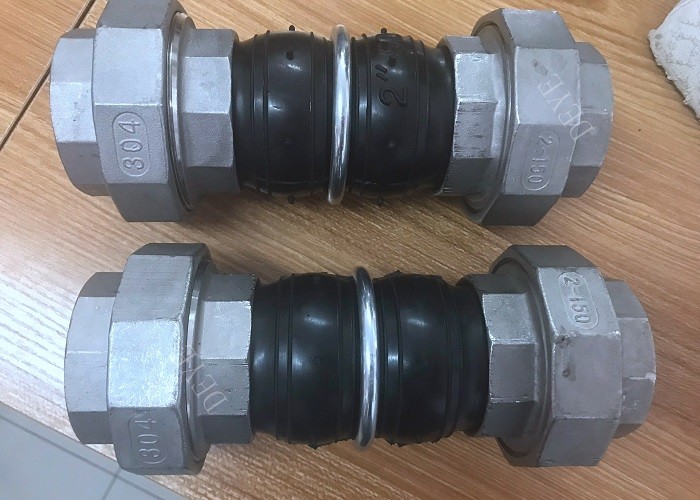

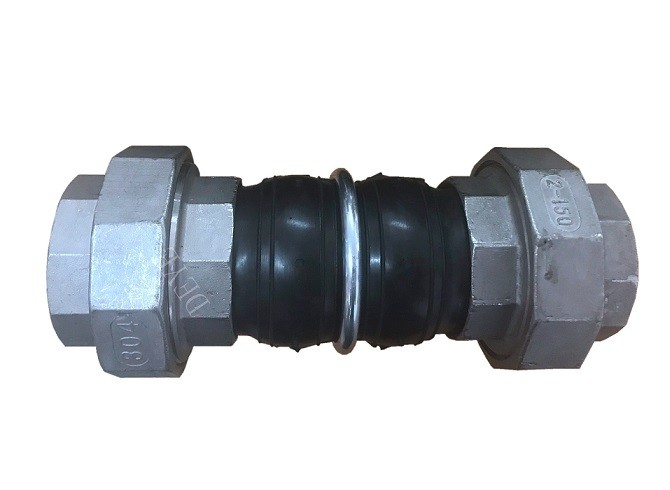

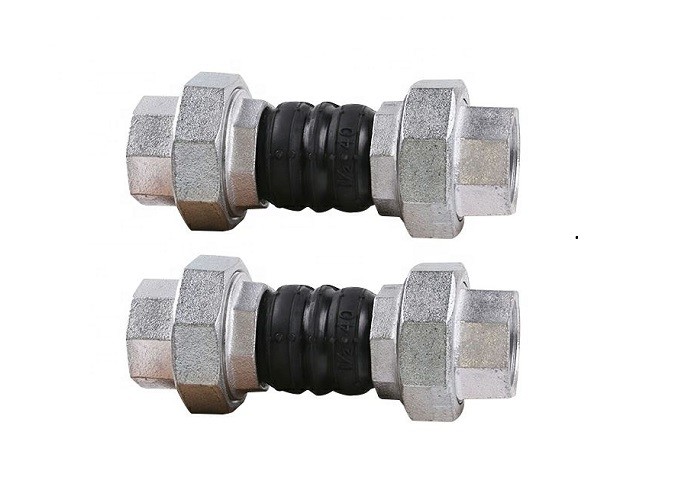

PN16 CL150lbs Gummi-Erweiterungsgewinde mit Armaturen Union

Ein Gummi-Erweiterungsgewinde ist eine flexible Einheit, die aus natürlichen oder
synthetische Elastomere oder PTFE und gegebenenfalls eine Verstärkung der Schwellung
(Stahl, Nylon oder Aramid) hinzugefügt wird.
für Rohrsysteme, um Bewegungen, Vibrationen oder Lärm zu absorbieren, was zu einer erheblichen
Verlängerte Lebensdauer der Rohrleitung und der zugehörigen Ausrüstung.

Material der wichtigsten Ersatzteile

Lieferumfang

Konstruktionsdruck

Technologie/Technische Datenblätter

Sphärische Einkugel-Gummi-Erweiterungsgelenk





Abmessungen von Gummiverbindungen mit Filterbefestigungen

Eigenschaften

Absorption Achsbewegungen (Erweiterung und Kompression)

Die axiale Bewegung ist die Änderung der Dimensionslänge des Blasens von seiner freien Länge in einem
Richtung parallel zur Längsachse.

Absorbieren Seitenbewegungen

Die seitliche Bewegung ist die relative Verschiebung des einen Endes des Bälges zum anderen Ende in einer Richtung, die senkrecht zur Längsachse liegt.

Absorbieren von Winkel- und Torsionsbewegungen

Die Winkelbewegung ist die Drehverschiebung der Längsachse der Blasen in Richtung eines Drehpunktes.
das Ende des Blasens gegenüber dem anderen Ende, ungefähr in der Mitte des Blasens.

Reduzieren Sie die Vibrationen.
Gummisausdehnungsgelenke isolieren oder reduzieren Vibrationen, die durch Geräte verursacht werden.
Sie schützen die Ausrüstung vor diesen schädlichen Auswirkungen.

Dämpfte Schallübertragung.
Gummivergrößerungsgelenke neigen dazu, die Schallübertragung aufgrund der Stahlgummioberfläche von Gelenken und Flanzen zu dämpfen.

Handbuch und Anweisungen zur Montage des Gummiverbindungs

1, Die Anbringung von Ausdehnungsgelenken muss der Ausdehnung der Rohrleitung entsprechen.

geforderte Konstruktionszeichnungen und Installationsanleitungen.

2, Installieren Sie die Ausdehnungsgelenk der Pipeline muss ca.

Die Ausrichtung und Befestigung der Einstellungen muß daher in strenger Übereinstimmung mit den Entwurfsabteilungen der technischen Informationen erfolgen.Das Prinzip der Festsetzung einer festen Unterstützung, siehe "Bellows Expansion Joints Installation Guide".

3, mit einem Bälg Expansionsgelenk wird mit einer dünnen Edelstahlplatte gebildet, so verloren in Bewegung, Heben und Schweißen sollte vorsichtig sein, um nicht die Periode zu treffen, Kratzer, Bogen,Schweißstreuung und andere Ursachen für Blasenschäden.

4Vor der Installation und der Rohrleitung sollte der Bläser entfernt werden, um die normale Bewegung des Bläses zu gewährleisten.

5, auf einem Fluss von Medien Anfragen für die Erweiterung Verbindung erforderlich sein sollte, um die Flusspfeile zu installieren.

6, um Blasen in gutem Betriebszustand zu machen,kann nicht in der Verformung Ausdehnungsgelenke installieren, einschließlich axialer, seitlicher, Drehübertragungsrohrinstallationsfehler.

7, Expansionsverbindungen installiert, läuft im System vor dem Umzug, um alle gelb lackiert zu entfernen verlieren eine feste Schraube

8, Stofffaserausdehnungsgelenk ist nicht unterworfen der Zugverschiebung aufgrund der Installation, um die ordnungsgemäße Durchführung der Vorkompression, die Rohrleitung kann nicht abbiegen,Verlagerung und axiale Ausdehnung, sollte darauf hingewiesen werden, daß ein flexibler Ringschutz gegen Kratzer, so schnell wie möglich installiert wird, um das Trägerbrett zu demontieren, so daß es in normalen Arbeitszuständen ist.

Anwendung:

Öl und Gas, Entsalzung, Kühlsysteme, Pumpen, Chemieanlagen, Heizung, Lüftung
und Klimaanlagen, Schiffbau, Offshore-Anwendungen, Wasseraufbereitungsanlagen
Abwasser, Sanitärleitungen, Zellstoff- und Papierfabriken, Rohrleitungen für kaltes oder heißes Wasser, Kühlsysteme, Phosphatanlagen, Trinkwasser, Lebensmittelprozess
