3M geschmiedete Hochdruckrohrfittings Hex Nippel mit NPT BSPT
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001:2015 PED |
| Modellnummer | PF-NP-F05 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD2-USD50 each pc as per different material |
| Verpackung Informationen | Kartone + Falte-hölzerne Fälle |
| Lieferzeit | 7 Tage für Einzelteile auf Lager |
| Zahlungsbedingungen | L/C, T/T, D/P |
| Versorgungsmaterial-Fähigkeit | 10000pcs jedes momth |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Hervorheben | Geschmiedete Hochdruckfitting,3M Rohrverbindungen hohen Drucks,BSPT-Hex-Tippel |
||
|---|---|---|---|
Produkt-Beschreibung

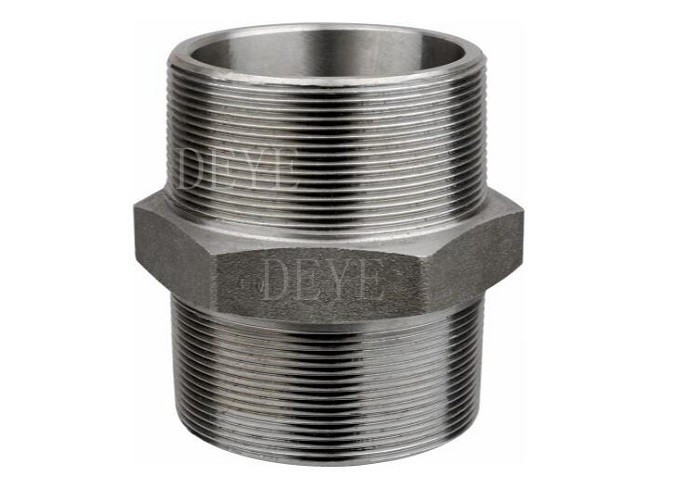

3M geschmiedete Hochdruckrohrfittings Hex Nippel mit Npt Bspt
High Quality ASME B16.11 Forged Screw-Threaded Nipples. Eine Hex. Nippel ist eine Länge von Hex.Rohr mit männlichen Fäden an beiden Enden. Sie werden verwendet, um einen geraden Endschlauch oder Rohr zu befestigen.Diese Gewindepipe Nippel sind in verschiedenen Formen erhältlichDiese Brustwarzen werden in verschiedenen Anwendungsbereichen der Industrie wie Ölraffinerie, chemische Verarbeitung, Petrochemie,Zementindustrie usw..
Produktinformationen/Produktbeschreibung/Grundinformationen/Spezifikation
Schmiede Hex, Brustwarzen Standard
| ASME: | ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799 | |
| Die Kennzeichnung: | Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | |
| Der Begriff "Forschung" | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | |
| ASME B16.11 | Schmiedete Gewindearmaturen: 90° Ellenbogen, 45° Ellenbogen, Tee, Kreuz, Kopplung, Halbkopplung, Kappe, Quadratkopplung, Hexkopplung, Runde Kopplung, Hexkopplung, Flush-Kopplung, Straßenköpfe | ||||
| ASME B16.11 | Verstümmelte Schweißvorrichtungen für Steckdosen: 90° Ellenbogen, 45° Ellenbogen, Te, Kreuz, Kopplung, Halbkopplung, Kappe | ||||
| MSS SP83 | Stahlrohrverbindungen (Schweißen von Steckdosen und Gewinde) | ||||
| MSS SP95 | Schleimhaut, Stierknochen (Enden können gedrehten, geschnittenen, einfachen Aussehen haben) | ||||
| MSS SP79 | mit einer Breite von mehr als 20 mm, | ||||
| MSS SP97 | Schweißschläger, Schläger, Schläger, Schläger, Schläger, Schläger, Schläger, Schläger, Schläger | ||||
Materialqualitäten
Kohlenstoffstahl ASME B16.11 geschmiedete Gewinde reduzierende Nippel:
ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2, ASTM / ASME A 53 GR. A und B, ASTM A 106 GR. A, B und C. API 5L GR. B, API 5L X 42, X 46, X 52, X 60,
X 65 und X 70. ASTM / ASME A 691 GR A, B & C
ASME B16.11 Edelstahl geschmiedet, mit Gewinde versehen:
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 des Europäischen Parlaments und des Rates [2] geändert.
F347H, F904L, ASTM A312/A403 TP304, TP304L, TP316, TP316L
Duplex- und Super-Duplex-Stahl ASME B16.11 geschmiedet, mit Gewinde versehen, mit Hexennapfel:
ASTM A 182 F 51, F53, F55 S 31803, S 32205, S 32550, S 32750, S 32760, S 32950.
ASME B16.11 Schmiedehexbrustwarzen aus Legierstahl:
ASTM / ASME A 182, ASTM / ASME A 335, ASTM / ASME A 234 GR P 1, P 5, P 9, P 11, P 12, P 22, P 23, P 91, ASTM / ASME A 691 GR 1 CR, 1 1/4 CR,
2 1/4 CR, 5 CR
ASME B16.11 Kupferlegierung Stahl geschmiedet mit Gewinde reduzierender Nippel:ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000,
C 12200, C 70600 C 71500, ASTM / ASME SB 466 UNS Nr. C 70600 (ZW -NI-90/10), C 71500 (ZW -NI-70/30)
Nickellegerung geschmiedet mit Gewinde ASME B16.11 Reduktion der Brustwarze:
ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201) und UNS 4400 (MONEL 400),
UNS 8020 (ALLOY 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625),
UNS 10276 (HASTELLOY C 276)
Merkmale/Eigenschaften
•Stärke und Langlebigkeit
•Leckfreie Leistung
•Druckwerte: Schmiedete Rohrverbindungen haben im Vergleich zu anderweitig hergestellten Rohrverbindungen im Allgemeinen höhere Druckwerte.
Dies macht sie ideal für Systeme, die unter hohem Druck arbeiten.
• Korrosionsbeständigkeit
•Vielzahl von Formen und Größen
•Qualität und Konsistenz
•Langlebigkeit
Technologie/Technische Datenblätter
Abmessungen des Schweißvorgangs Fittings für 90° Ellenbogen, Kreuz, Tee, 45° Ellenbogen
Anmerkung: Die Durchschnittsdicke der Steckdose einer runden Peripherie darf nicht unter den aufgeführten Werten liegen.
Die Mindestwerte sind in bestimmten Gebieten zulässig (alle oben genannten Daten beziehen sich auf Millimeter).
Anwendung/Verwendung
Schmiedete Hochdruckfittings werden häufig in verschiedenen Branchen und Anwendungen mit Hochdruckflüssigkeit verwendet
Einige spezifische Anwendungen und Anwendungen von geschmiedeten Hochdruckfittings sind:
Energieerzeugung, chemische Verarbeitung, pharmazeutische Industrie, Wasseraufbereitung, Bergbau und Bauwesen
Luft- und Raumfahrt und Verteidigung
Einzelheiten zur Materialspezifikation
Die nachstehend erwähnten geschmiedeten Hochdruckrohrverbindungen sind nur einige von denen, die der Norm B16.11 unterliegen.
Die angegebenen chemischen Werte entsprechen der neuesten Norm, obwohl sie durch Änderungen beeinflusst werden
Wir schlagen vor, sie nur als Leitfaden zu verwenden.
Chemische Zusammensetzung
| ASTM Benennung |
Analyse in % | ||||||||
| C | In | - Ja. | Max. P | Max. S | Die | Ni | - Das ist Mo. | ||
| A105 - 05 | |||||||||
| Maximal 0.35 | 0.60 gegen 1.05 | 0.10 zu 0.35 | 0.035 | 0.04 | Maximal 0.33 4 | Maximal 0.43 4 | Maximal 0.123 | ||
| A182 - 07 | |||||||||
| Abschlüsse | F1 F5 F11 Cl. 1 |
Maximal 0.25 Maximal 0.15 0.05 zu 0.15 |
0.60 gegen 0.90 0.30 zu 0.60 0.30 zu 0.60 |
0.15 zu 0.35 Maximal 0.50 0.50 gegen 1.00 |
0.045 0.030 0.030 |
0.045 0.030 0.030 |
4.00 bis 6.00 1.00 - 1.50 |
Maximal 0.50 | 0.44 gegen 0.65 0.44 gegen 0.65 0.44 gegen 0.65 |
| F11 Cl. 2 / Cl. 3 F22 Cl. 1 / Cl. 3 F3041 |
0.10 zu 0.20 0.05 zu 0.15 Maximal 0.08 |
0.30 zu 0.80 0.30 zu 0.60 Maximal zwei.00 |
0.50 gegen 1.00 Maximal 0.5 Maximal eins.00 |
0.040 0.040 0.045 |
0.040 0.040 0.030 |
1.00 - 1.50 2.00 - 2.50 18.00 - 20.00 |
8.00 - 11.00 | 0.44 gegen 0.65 0.87 zu 1.13 |
|
| F304 L1 F3161 F316L1 F3212 |
Maximal 0.030 Maximal 0.08 Maximal 0.030 Maximal 0.08 |
Maximal zwei.00 Maximal zwei.00 Maximal zwei.00 Maximal zwei.00 |
Maximal eins.00 Maximal eins.00 Maximal eins.00 Maximal eins.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 bis 13.00 10.00 - 14.00 10.00 bis 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
|
| A350 - 04 | |||||||||
| Abschlüsse | LF1 LF2 Cl. 1 LF2 Cl. 2 LF3 |
Maximal 0.30 Maximal 0.30 Maximal 0.30 Maximal 0.20 |
0.60 gegen 1.35 0.60 gegen 1.35 0.60 gegen 1.35 Maximal 0.90 |
0.15 zu 0.30 0.15 zu 0.30 0.20 zu 0.35 0.20 zu 0.35 |
0.035 0.035 0.035 0.035 |
0.040 0.040 0.040 0.040 |
Maximal 0.33 4 Maximal 0.33 4 Maximal 0.33 4 Maximal 0.33 4 |
Maximal 0.43 Maximal 0.43 Maximal 0.43 3.3 - 3.7 |
Maximal 0.123 Maximal 0.123 Maximal 0.123 Maximal 0.123 |
| A694 - 03 | |||||||||
| Abschlüsse | F42 / F52 / F56 F60 / F65 / F70 | Maximal 0.26 | Maximal eins.4 | 0.15 zu 0.35 | 0.025 | 0.025 | |||
PHYSIKALE Eigenschaften
| ASTM Bezeichnung |
Zugfestigkeit | Grenzwerte für die FlüssigkeitVerlängerung in50 mm. | Stress. | Brinell | |||||
| Härte (HB) |
|||||||||
| - Ich bin nicht hier. | MPa | - Ich bin nicht hier. | MPa | % Min. | % Min. | ||||
| A105 - 05 | |||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 max. | |||
| A182 - 07 | |||||||||
| Abschlüsse | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | |
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | ||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | ||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | ||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | ||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 max. | ||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | |||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | ||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | |||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | |||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | |||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | |||
| A350 - 04 | |||||||||
| Abschlüsse | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 bis 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
197 maximal. 197 maximal. 197 maximal. |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 maximal. | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 maximal. | ||
| A694 - 03 | |||||||||
| Abschlüsse | F42 | 60 | 415 | 42 | 290 | 20 | |||
| F52-Funktion | 66 | 455 | 52 | 360 | 20 | ||||
| F56 | 68 | 470 | 56 | 385 | 20 | ||||
| F60 | 75 | 515 | 60 | 415 | 20 | ||||
| F65 | 77 | 530 | 65 | 450 | 20 | ||||
| F70 | 82 | 565 | 70 | 485 | 18 | ||||
B16.11 geschmiedete Hochdruckbefestigungen
Rohstoff A105& Edelstahlstäbe für geschmiedete Fittings
Schneiden der Stangen auf die richtige Länge für das Schmieden
Schmiedewerkstatt
Vorräte von Rohstoffen ohne Aufbereitung
Sandblast zur Reinigung und Glättung der Oberfläche
Bearbeitungsprozess
Prüfung der Gewinde nach den Normen
Kennzeichnung der Spezifikation und des Logos auf geschmiedeten Armaturen

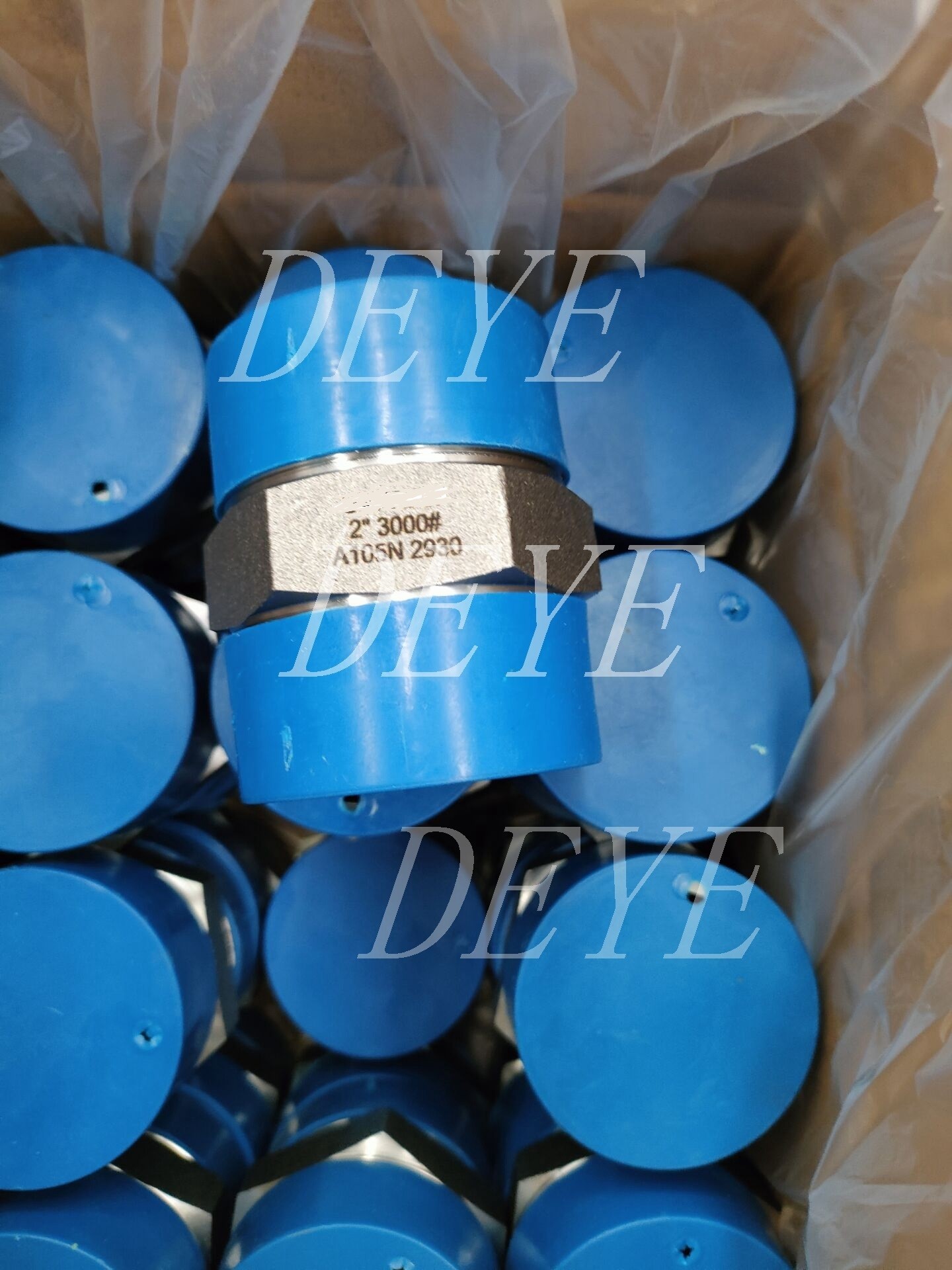

Fertigprodukte und Verpackung
Unser Dienst
1. Technische Unterstützung
2- Rohstoffqualitätskontrolle.
3- Inspektion während der Produktionszeit.
4Der letzte Test umfasst Oberflächen-, Dimension-, PT-Test, RT-Test, Ultraschall-Test.
5. Testbericht für jede Sendung
4. Flexible Lieferbedingungen. EXW FOB CIF CFR DDP DDU
5. Flexible Zahlungsarten: LC. TT. DP
6Das Paket beinhaltet das Logo, die Größe des Gehäuses.
7. 18 Monate Qualitätsgarantie.
9- Kostenloser Austausch mit Luftfahrzeugen, falls ein Fehler festgestellt wird
10. 24 Stunden zur Rückmeldung Ihrer Fragen
