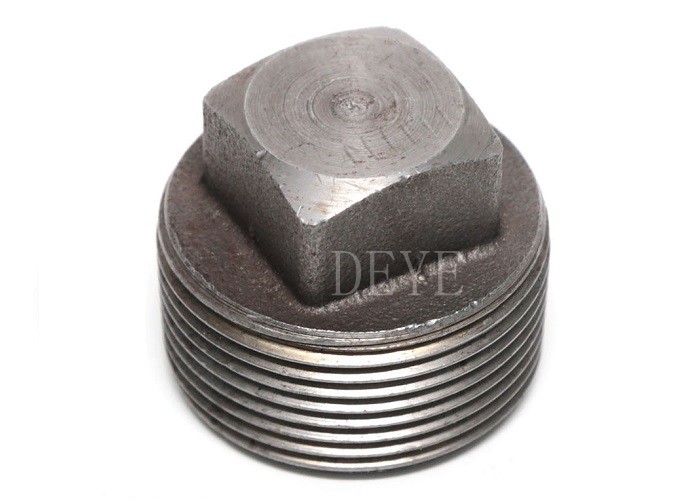

Rohrverbindungen aus Edelstahl 316 304 mit Quadratstecker
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001:2015 PED |
| Modellnummer | PF-BS-F0-11 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD2-USD50 each pc as per different material |
| Verpackung Informationen | Kartone + Falte-hölzerne Fälle |
| Lieferzeit | 7 Tage für Einzelteile auf Lager |
| Zahlungsbedingungen | L/C, T/T, D/P |
| Versorgungsmaterial-Fähigkeit | 10000pcs jedes momth |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Standards | ANSI B16.11 | Material | A105, A105N. A350LF2, F22, SS316, SS304, DUPLEX SS, Legierstahl |
|---|---|---|---|
| Bewertung | 2000#, 3000#, 6000#, 9000# 2000LBS 3000LBS 6000LBS 9000LBS | Verbindung | Socket geschweißte SW-Gewinde NPT BSPT BSPP |
| Größe | 1/4" - 4" | Oberfläche | Schwarz, eingelegt, rostfreies Öl |
| Hervorheben | SS304 Rohrverbindungen unter hohem Druck,SS316 Rohrverbindungen unter hohem Druck,A105 Rohrverbindungen aus Stahl unter hohem Druck |
||
Produkt-Beschreibung

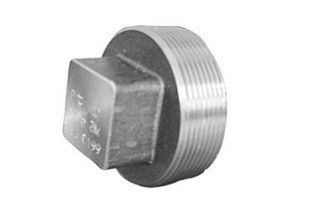

Rohrverbindungen aus Edelstahl 316 304 mit Quadratstecker
Schmiedehochdruckfittings gemäß dieser Norm der ANSI B16.11 werden als Klasse 2000, 3000 und 6000 für Gewindefittings und Klasse 3000, 6000 bezeichnet,und 9000 für Steckdose-Schweißendverbindungen.
Schmiedehochdruckfittings sind eine Art Rohrfittings, die durch Schmiedeverfahren hergestellt werden.Bei der Schmiede wird Metall durch lokalisierte Druckkräfte mit Hilfe von Matrizen, Hammern oder Pressen geformt.Dieses Verfahren führt zu einer starken und dichten Struktur mit verbesserten mechanischen Eigenschaften im Vergleich zu Fittings, die durch andere Methoden wie Gießen hergestellt werden.
Produktinformationen/Produktbeschreibung/Grundinformationen/Spezifikation
| Name der Produktion | ANSI B16.11 geschmiedete Rohrverbindungen mit Steckdosen |
| Arten | 90° Ellenbogen, 45° Ellenbogen, Street Ellenbogen, Tee, Kreuz, Vollkopplung, Halbkopplung, Quadratkappe, Quadratstecker, Hex. Nippel, Busch, Union, Fass Nippel, Boss, Schweiß, Steckdose, Dreh etc. |
| Größenbereich | 1/8" 3/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" |
| Gewirkte Typen | NPT ANSI B16.25 DIN BSPT |
| Material | Kohlenstoffstahl: ASTM A105,A 182 Grade F 1, A 182 Grade F 5, A 182 Grade F 9, A 182 Grade F 11, f12, f22 A 350 Grade LF 1, A 350 Grade LF2, A 350 Grade LF 4, A 350 Grade LF6, LF8 |
| Edelstahl: F304 ((L), F316 ((L), SS321, SS347H, 904L DUPELX SS 2507, 2205, UNS31803, UNS32750 18Cr-10Ni-Tl 25Cr-20NI 22Cr-5Ni-3Mo-N 25Cr-7Ni-4Mo-N 24Cr-lONi-4Mo-V 25Cr-7Ni-3.5Mo-W-Cb 25Cr-7Ni-3.5Mo-N-Cu-W | |
| Standards | ANSI B16.11, MSS-SP 97, JIS usw. |
| Druck | 2000 Pfund, 3000 Pfund, 6000 Pfund, 9000 Pfund, usw. |
Merkmale/Eigenschaften
•Stärke und Langlebigkeit
•Leckfreie Leistung
•Druckwerte: Schmiedete Rohrverbindungen haben im Vergleich zu anderweitig hergestellten Rohrverbindungen im Allgemeinen höhere Druckwerte.
Dies macht sie ideal für Systeme, die unter hohem Druck arbeiten.
• Korrosionsbeständigkeit
•Vielzahl von Formen und Größen
•Qualität und Konsistenz
•Langlebigkeit
- Festigkeit und Langlebigkeit: Schmiede Rohrverbindungen sind bekannt für ihre überlegene Festigkeit und Langlebigkeit im Vergleich zu Verbindungen, die mit anderen Herstellungsmethoden hergestellt werden.Durch das Schmieden entsteht eine dichte und kompakte Struktur, die bei hohem Druck und hohen Temperaturen funktioniert.
- Leckfreie Leistung: Die enge Kornstruktur geschmiedeter Bauteile sorgt für eine leckfreie Verbindung.sie für kritische Anwendungen geeignet machen, bei denen Leckagen nicht akzeptabel sind.
- Druckkennzahlen: Schmiedete Rohrverbindungen haben im Vergleich zu anderweitig hergestellten Rohrverbindungen im Allgemeinen einen höheren Druckkennzahlen..
- Korrosionsbeständigkeit: Schmiedearmaturen sind in verschiedenen Materialien wie Kohlenstoffstahl, Edelstahl und Legierungsstahl erhältlich, die eine ausgezeichnete Korrosionsbeständigkeit bieten.Die Wahl des Materials hängt von den spezifischen Anforderungen der Anwendung ab., die Kompatibilität mit der transportierten Flüssigkeit oder dem transportierten Gas gewährleistet.
- Weite Palette an Formen und Größen: Schmiede Rohrverbindungen sind in einer Vielzahl von Formen und Größen erhältlich, um unterschiedliche Anforderungen an das Rohrsystem zu erfüllen.Verbindungsstücke, Gewerkschaften, Kappen und Stecker.
- Vielseitigkeit: Schmiedearmaturen eignen sich für den Einsatz in verschiedenen Industriezweigen wie Öl und Gas, Petrochemie, Stromerzeugung und chemische Verarbeitung.Gase, und Temperaturen, wodurch sie für verschiedene Anwendungen vielseitig sind.
- Qualität und Konsistenz: Aufgrund des kontrollierten Schmiedeprozesses weisen geschmiedete Rohrverbindungen eine gleichbleibende Qualität und Maßgenauigkeit auf.Dies stellt sicher, dass die Armaturen leicht installiert werden können und eine zuverlässige Verbindung innerhalb des Rohrsystems.
- Langlebigkeit: Dank ihrer robusten Konstruktion und ihrer Verschleißfestigkeit bieten geschmiedete Armaturen eine längere Lebensdauer als andere Armaturen.und die Einhaltung der empfohlenen Betriebsbedingungen kann ihre Langlebigkeit weiter erhöhen.
Technologie/Technische Datenblätter
Schmiede- und Schraubvorrichtungen mit Gewinde
Allgemeine Anmerkung: Die Abmessungen sind in Millimetern.
Anwendung/Verwendung
Schmiedete Hochdruckfittings werden häufig in verschiedenen Branchen und Anwendungen mit Hochdruckflüssigkeit verwendet
Einige spezifische Anwendungen und Anwendungen von geschmiedeten Hochdruckfittings sind:
Energieerzeugung, chemische Verarbeitung, pharmazeutische Industrie, Wasseraufbereitung, Bergbau und Bauwesen
Luft- und Raumfahrt und Verteidigung
Materialqualitäten:
Die nachstehend erwähnten geschmiedeten Hochdruckrohrverbindungen sind nur einige von denen, die der Norm B16.11 unterliegen.
Die angegebenen chemischen Werte entsprechen der neuesten Norm, obwohl sie durch Änderungen beeinflusst werden
Wir schlagen vor, sie nur als Leitfaden zu verwenden.
Chemische Zusammensetzung
| EineSTM Benennung |
Analyse in % | ||||||||
| C | In | - Ja. | Max. P | Max. S | Die | Ni | - Das ist Mo. | ||
| A105 - 05 | |||||||||
| Maximal 0.35 | 0.60 gegen 1.05 | 0.10 zu 0.35 | 0.035 | 0.04 | Maximal 0.33 4 | Maximal 0.43 4 | Maximal 0.123 | ||
| A182 - 07 | |||||||||
| Abschlüsse | F1 F5 F11 Cl. 1 |
Maximal 0.25 Maximal 0.15 0.05 zu 0.15 |
0.60 gegen 0.90 0.30 zu 0.60 0.30 zu 0.60 |
0.15 zu 0.35 Maximal 0.50 0.50 gegen 1.00 |
0.045 0.030 0.030 |
0.045 0.030 0.030 |
4.00 bis 6.00 1.00 - 1.50 |
Maximal 0.50 | 0.44 gegen 0.65 0.44 gegen 0.65 0.44 gegen 0.65 |
| F11 Cl. 2 / Cl. 3 F22 Cl. 1 / Cl. 3 F3041 |
0.10 zu 0.20 0.05 zu 0.15 Maximal 0.08 |
0.30 zu 0.80 0.30 zu 0.60 Maximal zwei.00 |
0.50 gegen 1.00 Maximal 0.5 Maximal eins.00 |
0.040 0.040 0.045 |
0.040 0.040 0.030 |
1.00 - 1.50 2.00 - 2.50 18.00 - 20.00 |
8.00 - 11.00 | 0.44 gegen 0.65 0.87 zu 1.13 |
|
| F304 L1 F3161 F316L1 F3212 |
Maximal 0.030 Maximal 0.08 Maximal 0.030 Maximal 0.08 |
Maximal zwei.00 Maximal zwei.00 Maximal zwei.00 Maximal zwei.00 |
Maximal eins.00 Maximal eins.00 Maximal eins.00 Maximal eins.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 bis 13.00 10.00 - 14.00 10.00 bis 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
|
| A350 - 04 | |||||||||
| Abschlüsse | LF1 LF2 Cl. 1 LF2 Cl. 2 LF3 |
Maximal 0.30 Maximal 0.30 Maximal 0.30 Maximal 0.20 |
0.60 gegen 1.35 0.60 gegen 1.35 0.60 gegen 1.35 Maximal 0.90 |
0.15 zu 0.30 0.15 zu 0.30 0.20 zu 0.35 0.20 zu 0.35 |
0.035 0.035 0.035 0.035 |
0.040 0.040 0.040 0.040 |
Maximal 0.33 4 Maximal 0.33 4 Maximal 0.33 4 Maximal 0.33 4 |
Maximal 0.43 Maximal 0.43 Maximal 0.43 3.3 - 3.7 |
Maximal 0.123 Maximal 0.123 Maximal 0.123 Maximal 0.123 |
| A694 - 03 | |||||||||
| Abschlüsse | F42 / F52 / F56 F60 / F65 / F70 | Maximal 0.26 | Maximal eins.4 | 0.15 zu 0.35 | 0.025 | 0.025 | |||
PHYSIKALE Eigenschaften
| EineSTM Bezeichnung |
Zugfestigkeit | Grenzwerte für die FlüssigkeitVerlängerung in50 mm. | Stress. | Brinell | |||||
| Härte (HB) |
|||||||||
| - Ich bin nicht hier. | MPa | - Ich bin nicht hier. | MPa | % Min. | % Min. | ||||
| A105 - 05 | |||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 max. | |||
| A182 - 07 | |||||||||
| Abschlüsse | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | |
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | ||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | ||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | ||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | ||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 max. | ||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | |||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | ||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | |||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | |||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | |||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | |||
| A350 - 04 | |||||||||
| Abschlüsse | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 bis 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
197 maximal. 197 maximal. 197 maximal. |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 maximal. | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 maximal. | ||
| A694 - 03 | |||||||||
| Abschlüsse | F42 | 60 | 415 | 42 | 290 | 20 | |||
| F52-Funktion | 66 | 455 | 52 | 360 | 20 | ||||
| F56 | 68 | 470 | 56 | 385 | 20 | ||||
| F60 | 75 | 515 | 60 | 415 | 20 | ||||
| F65 | 77 | 530 | 65 | 450 | 20 | ||||
| F70 | 82 | 565 | 70 | 485 | 18 | ||||
Produkte für die Verbringung
Unser Dienst
1. Technische Unterstützung
2- Rohstoffqualitätskontrolle.
3- Inspektion während der Produktionszeit.
4Der letzte Test umfasst Oberflächen-, Dimension-, PT-Test, RT-Test, Ultraschall-Test.
5. Testbericht für jede Sendung
4. Flexible Lieferbedingungen. EXW FOB CIF CFR DDP DDU
5. Flexible Zahlungsarten: LC. TT. DP
6Das Paket beinhaltet das Logo, die Größe des Gehäuses.
7. 18 Monate Qualitätsgarantie.
9- Kostenloser Austausch mit Luftfahrzeugen, falls ein Fehler festgestellt wird
10. 24 Stunden zur Rückmeldung Ihrer Fragen
