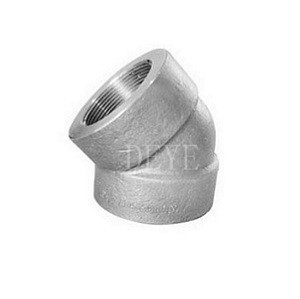

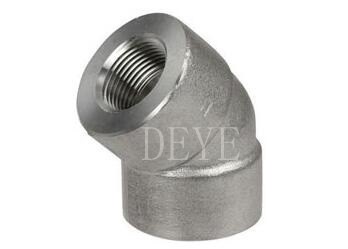

45° Ellenbogen Hochdruckrohrverbindungen mit Gewinde NPT 2000lbs 3000lbs
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001:2015 PED |
| Modellnummer | PF-EL-F03 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD2-USD50 each pc as per different material |
| Verpackung Informationen | Kartone + Falte-hölzerne Fälle |
| Lieferzeit | 7 Tage für Einzelteile auf Lager |
| Zahlungsbedingungen | L/C, T/T, D/P |
| Versorgungsmaterial-Fähigkeit | 10000pcs jedes momth |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Hervorheben | 3000 lbs Hochdruck-Rohrverbindungen,3000 lbs Hochdruck-Rohrverbindungen,NPT 45° Ellenbogen |
||
|---|---|---|---|
Produkt-Beschreibung
Hochdruck 45 Grad Ellenbogen mit Gewinde NPT 2000lbs 3000lbs
Lenden: Solche Rohrverbindungen werden verwendet, um die Strömungsrichtung zu ändern.Der 90-Grad-Elbogen wird hauptsächlich zum Anschließen von Schläuchen an Wasserpumpen verwendet, Ventile und Deckabflüsse, während der 45-Grad-Elbogen hauptsächlich in Wasserversorgungsanlagen, elektronischen und chemischen industriellen Rohrleitungsnetzen, Lebensmittel, Klimaanlagen,Gartenproduktion, Landwirtschaft und Solarenergieanlage.
Produktinformationen/Produktbeschreibung/Grundinformationen/Spezifikation
| Name der Produktion | ANSI B16.11 geschmiedete Rohrverbindungen mit Steckdosen |
| Arten | 90° Ellenbogen, 45° Ellenbogen, Street Ellenbogen, Tee, Kreuz, Vollkopplung, Halbkopplung, Quadratkappe, Quadratstecker, Hex. Nippel, Busch, Union, Fass Nippel, Boss, Schweiß, Steckdose, Dreh etc. |
| Größenbereich | 1/8" 3/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" |
| Gewirkte Typen | NPT ANSI B16.25 DIN BSPT |
| Material | Kohlenstoffstahl: ASTM A105,A 182 Grade F 1, A 182 Grade F 5, A 182 Grade F 9, A 182 Grade F 11, f12, f22 A 350 Grade LF 1, A 350 Grade LF2, A 350 Grade LF 4, A 350 Grade LF6, LF8 |
| Edelstahl: F304 ((L), F316 ((L), SS321, SS347H, 904L DUPELX SS 2507, 2205, UNS31803, UNS32750 18Cr-10Ni-Tl 25Cr-20NI 22Cr-5Ni-3Mo-N 25Cr-7Ni-4Mo-N 24Cr-lONi-4Mo-V 25Cr-7Ni-3.5Mo-W-Cb 25Cr-7Ni-3.5Mo-N-Cu-W | |
| Standards | ANSI B16.11, MSS-SP 97, JIS usw. |
| Druck | 2000 Pfund, 3000 Pfund, 6000 Pfund, 9000 Pfund, usw. |
Merkmale/Eigenschaften
•DURABLE
Ausgewählte Rohstoffe Die Qualität der Rohstoffe hat oberste Priorität.
Das Material erfüllt sowohl die Anforderungen an die chemische Zusammensetzung als auch an die mechanischen Eigenschaften.
•Genauigkeit
Das fortgeschrittene CNC-Bearbeitungszentrum und erfahrene Techniker machen die Produkte in einer präzisen Dimension, weniger Toleranz,
Die Qualität der Originalität wird erheblich verbessert.
•Anpassung
Professionelle Ingenieure können die geschmiedeten Hochdruckbefestigungen in Standard- und nicht-Standardform nach
die Anforderungen der Kunden sowohl hinsichtlich der Spezifikationen als auch der Materialien
•STRIKT
Wir haben hier in unserer Fabrik Testgeräte wie Spektrographen, Härteprüfer, Einschlag-Testgeräte,
CMM, ect. Alle diese Testdaten werden in den Testberichten aufgezeichnet und an unsere Kunden zur Überprüfung gesendet
Technologie/Technische Datenblätter
Abmessungen des Schweißvorgangs Fittings für 90° Ellenbogen, Kreuz, Tee, 45° Ellenbogen
Anmerkung: Die Durchschnittsdicke der Steckdose einer runden Peripherie darf nicht unter den aufgeführten Werten liegen.
Die Mindestwerte sind in bestimmten Gebieten zulässig (alle oben genannten Daten beziehen sich auf Millimeter).
Anwendung/Verwendung
Schmiedete Hochdruckfittings werden häufig in verschiedenen Branchen und Anwendungen mit Hochdruckflüssigkeit verwendet
Einige spezifische Anwendungen und Anwendungen von geschmiedeten Hochdruckfittings sind:
Energieerzeugung, chemische Verarbeitung, pharmazeutische Industrie, Wasseraufbereitung, Bergbau und Bauwesen
Luft- und Raumfahrt und Verteidigung
Materialqualitäten:
Die nachstehend erwähnten geschmiedeten Hochdruckrohrverbindungen sind nur einige von denen, die der Norm B16.11 unterliegen.
Die angegebenen chemischen Werte entsprechen der neuesten Norm, obwohl sie durch Änderungen beeinflusst werden
Wir schlagen vor, sie nur als Leitfaden zu verwenden.
Chemische Zusammensetzung
| ASTM Benennung |
Analyse in % | ||||||||
| C | In | - Ja. | Max. P | Max. S | Die | Ni | - Das ist Mo. | ||
| A105 - 05 | |||||||||
| Maximal 0.35 | 0.60 gegen 1.05 | 0.10 zu 0.35 | 0.035 | 0.04 | Maximal 0.33 4 | Maximal 0.43 4 | Maximal 0.123 | ||
| A182 - 07 | |||||||||
| Abschlüsse | F1 F5 F11 Cl. 1 |
Maximal 0.25 Maximal 0.15 0.05 zu 0.15 |
0.60 gegen 0.90 0.30 zu 0.60 0.30 zu 0.60 |
0.15 zu 0.35 Maximal 0.50 0.50 gegen 1.00 |
0.045 0.030 0.030 |
0.045 0.030 0.030 |
4.00 bis 6.00 1.00 - 1.50 |
Maximal 0.50 | 0.44 gegen 0.65 0.44 gegen 0.65 0.44 gegen 0.65 |
| F11 Cl. 2 / Cl. 3 F22 Cl. 1 / Cl. 3 F3041 |
0.10 zu 0.20 0.05 zu 0.15 Maximal 0.08 |
0.30 zu 0.80 0.30 zu 0.60 Maximal zwei.00 |
0.50 gegen 1.00 Maximal 0.5 Maximal eins.00 |
0.040 0.040 0.045 |
0.040 0.040 0.030 |
1.00 - 1.50 2.00 - 2.50 18.00 - 20.00 |
8.00 - 11.00 | 0.44 gegen 0.65 0.87 zu 1.13 |
|
| F304 L1 F3161 F316L1 F3212 |
Maximal 0.030 Maximal 0.08 Maximal 0.030 Maximal 0.08 |
Maximal zwei.00 Maximal zwei.00 Maximal zwei.00 Maximal zwei.00 |
Maximal eins.00 Maximal eins.00 Maximal eins.00 Maximal eins.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 bis 13.00 10.00 - 14.00 10.00 bis 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
|
| A350 - 04 | |||||||||
| Abschlüsse | LF1 LF2 Cl. 1 LF2 Cl. 2 LF3 |
Maximal 0.30 Maximal 0.30 Maximal 0.30 Maximal 0.20 |
0.60 gegen 1.35 0.60 gegen 1.35 0.60 gegen 1.35 Maximal 0.90 |
0.15 zu 0.30 0.15 zu 0.30 0.20 zu 0.35 0.20 zu 0.35 |
0.035 0.035 0.035 0.035 |
0.040 0.040 0.040 0.040 |
Maximal 0.33 4 Maximal 0.33 4 Maximal 0.33 4 Maximal 0.33 4 |
Maximal 0.43 Maximal 0.43 Maximal 0.43 3.3 - 3.7 |
Maximal 0.123 Maximal 0.123 Maximal 0.123 Maximal 0.123 |
| A694 - 03 | |||||||||
| Abschlüsse | F42 / F52 / F56 F60 / F65 / F70 | Maximal 0.26 | Maximal eins.4 | 0.15 zu 0.35 | 0.025 | 0.025 | |||
PHYSIKALE Eigenschaften
| ASTM Bezeichnung |
Zugfestigkeit | Grenzwerte für die FlüssigkeitVerlängerung in50 mm. | Stress. | Brinell | |||||
| Härte (HB) |
|||||||||
| - Ich bin nicht hier. | MPa | - Ich bin nicht hier. | MPa | % Min. | % Min. | ||||
| A105 - 05 | |||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 max. | |||
| A182 - 07 | |||||||||
| Abschlüsse | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | |
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | ||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | ||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | ||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | ||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 max. | ||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | |||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | ||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | |||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | |||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | |||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | |||
| A350 - 04 | |||||||||
| Abschlüsse | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 bis 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
197 maximal. 197 maximal. 197 maximal. |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 maximal. | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 maximal. | ||
| A694 - 03 | |||||||||
| Abschlüsse | F42 | 60 | 415 | 42 | 290 | 20 | |||
| F52-Funktion | 66 | 455 | 52 | 360 | 20 | ||||
| F56 | 68 | 470 | 56 | 385 | 20 | ||||
| F60 | 75 | 515 | 60 | 415 | 20 | ||||
| F65 | 77 | 530 | 65 | 450 | 20 | ||||
| F70 | 82 | 565 | 70 | 485 | 18 | ||||
Herstellungsverfahren
Rohstoff A105& Edelstahlstäbe für geschmiedete Fittings
Schneiden der Stangen auf die richtige Länge für das Schmieden
Schmiedewerkstatt
Vorräte von Rohstoffen ohne Aufbereitung
Sandblast zur Reinigung und Glättung der Oberfläche
Bearbeitungsprozess
Prüfung der Gewinde nach den Normen
Kennzeichnung der Spezifikation und des Logos auf geschmiedeten Armaturen

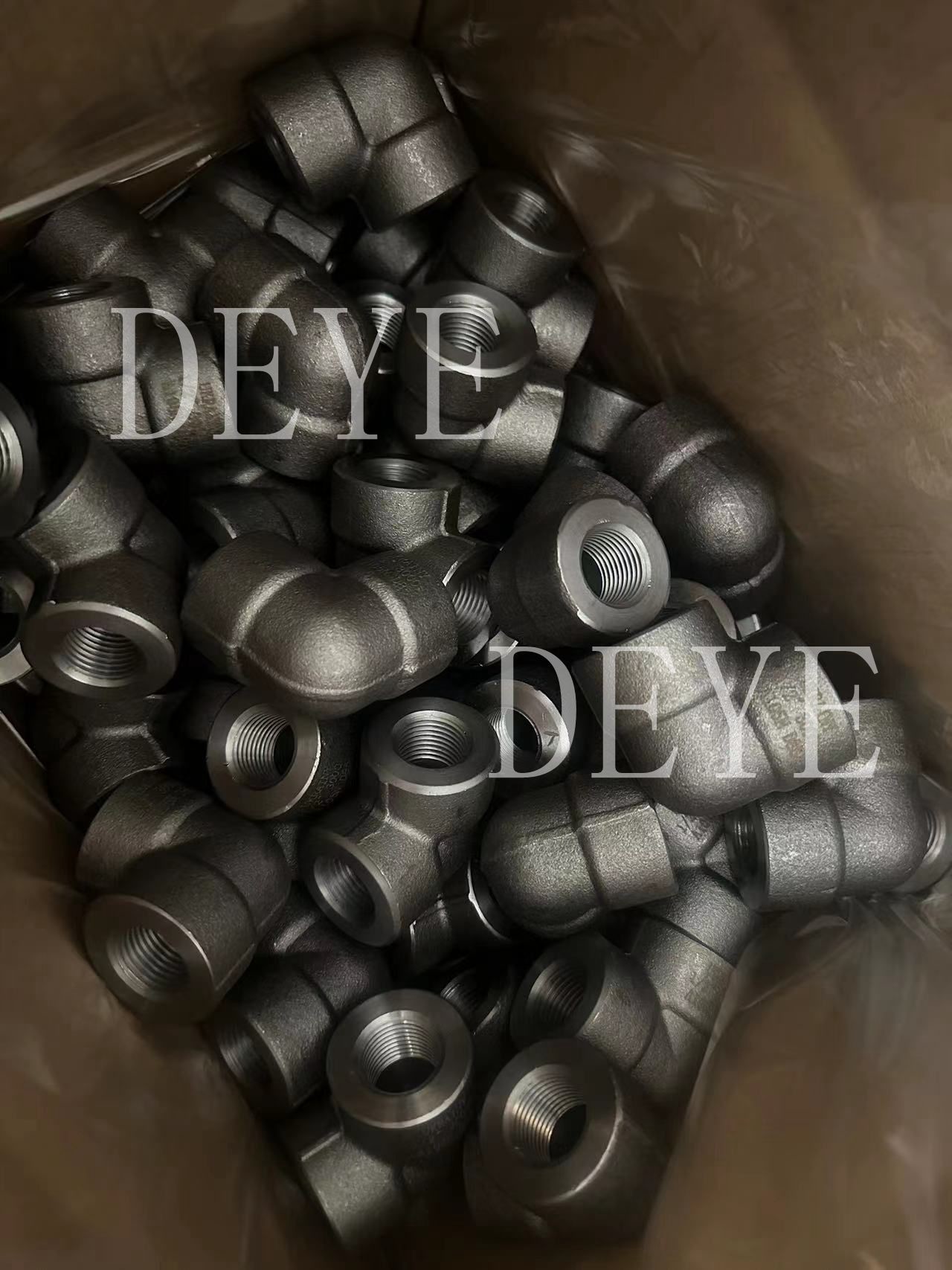

Fertigprodukte und Verpackung
Unser Dienst
1. Technische Unterstützung
2- Rohstoffqualitätskontrolle.
3- Inspektion während der Produktionszeit.
4Der letzte Test umfasst Oberflächen-, Dimension-, PT-Test, RT-Test, Ultraschall-Test.
5. Testbericht für jede Sendung
4. Flexible Lieferbedingungen. EXW FOB CIF CFR DDP DDU
5. Flexible Zahlungsarten: LC. TT. DP
6Das Paket beinhaltet das Logo, die Größe des Gehäuses.
7. 18 Monate Qualitätsgarantie.
9- Kostenloser Austausch mit Luftfahrzeugen, falls ein Fehler festgestellt wird
10. 24 Stunden zur Rückmeldung Ihrer Fragen
