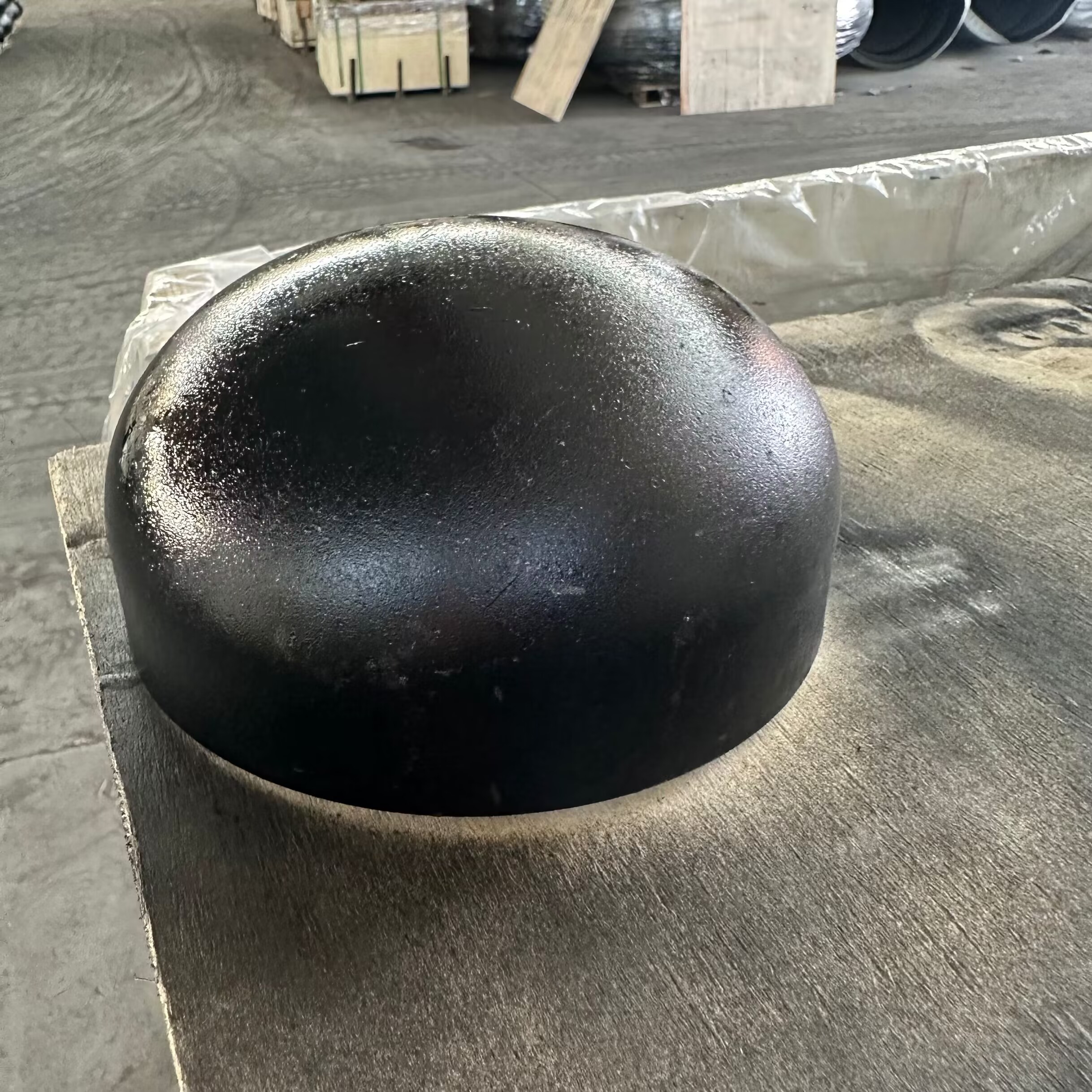

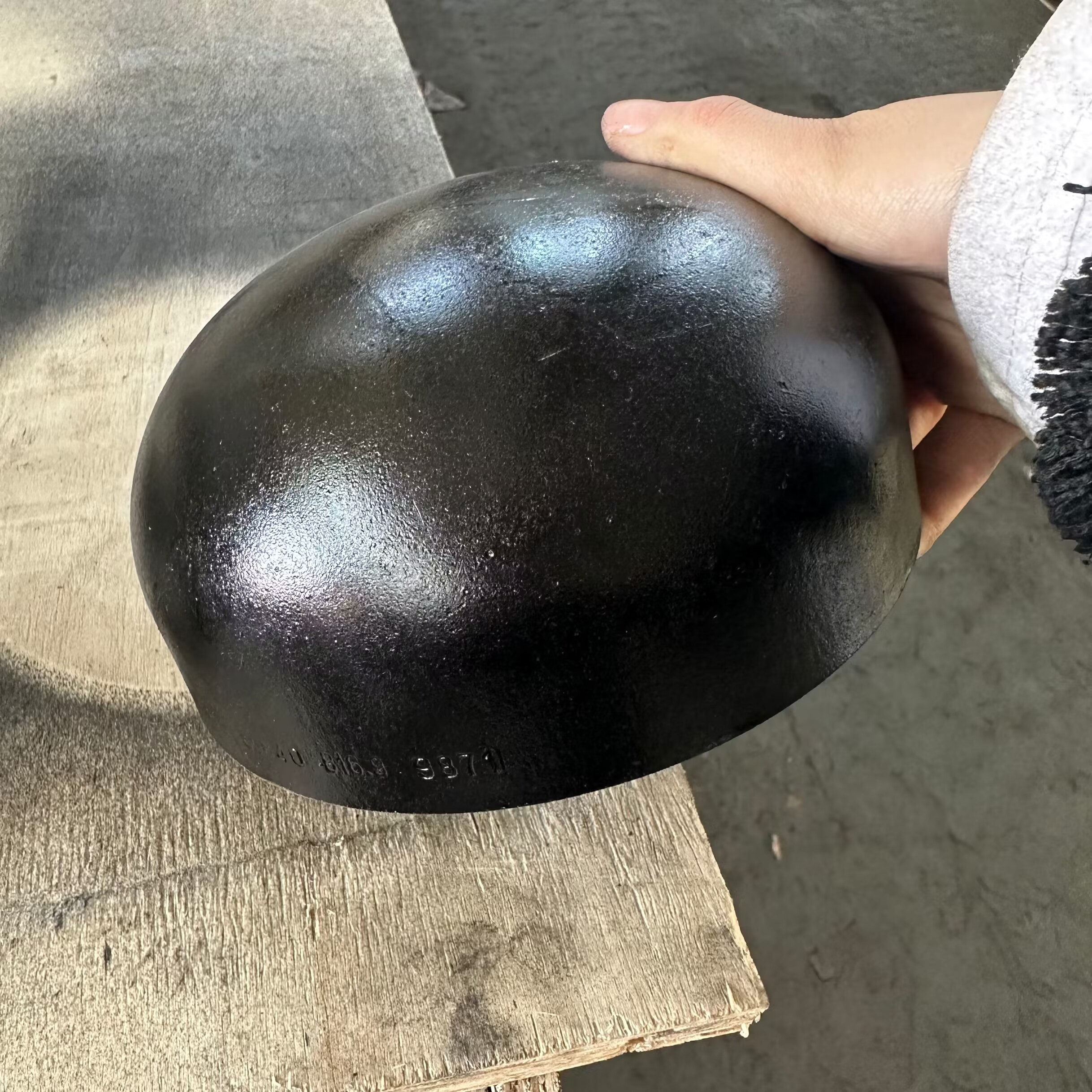

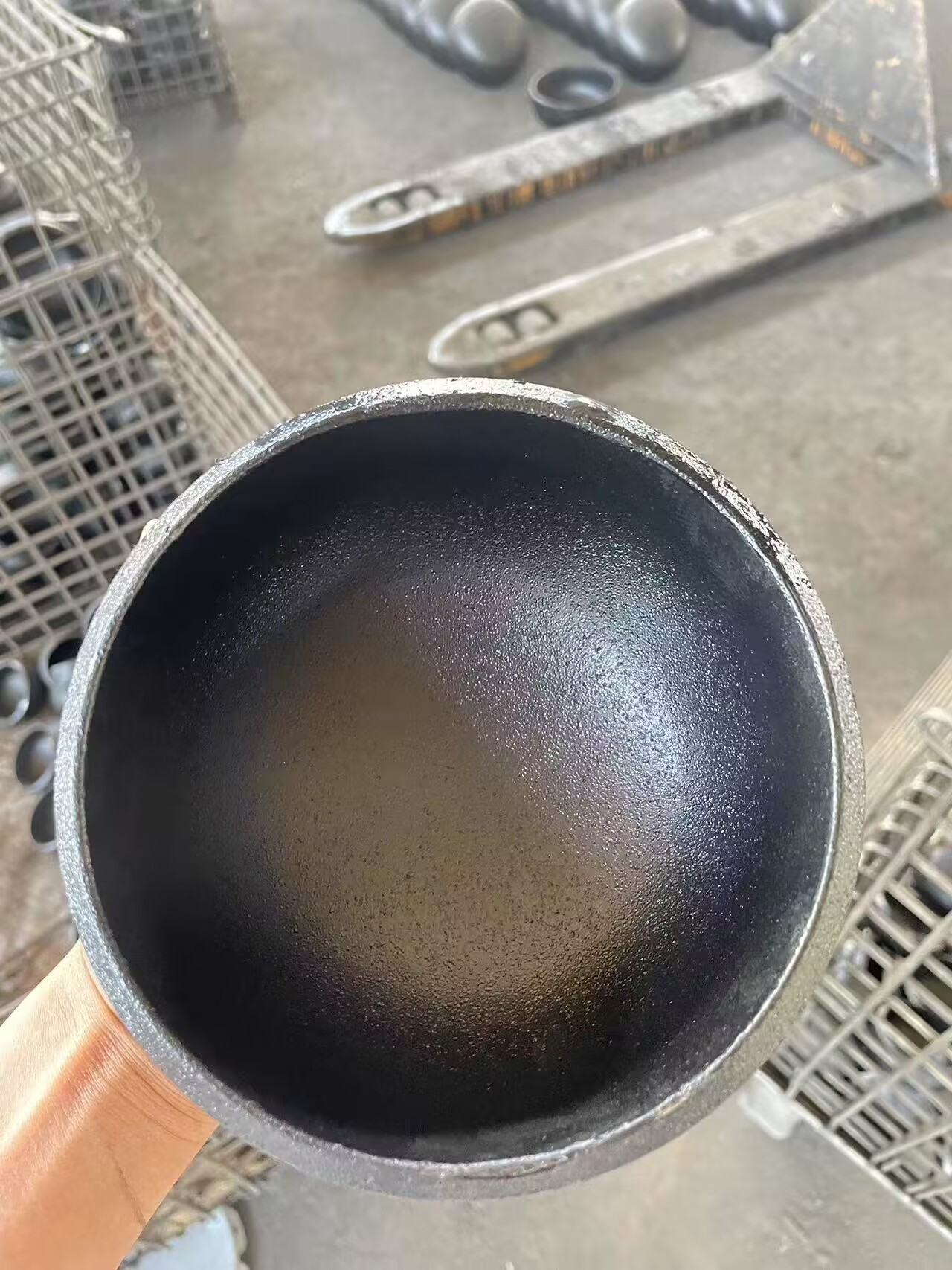

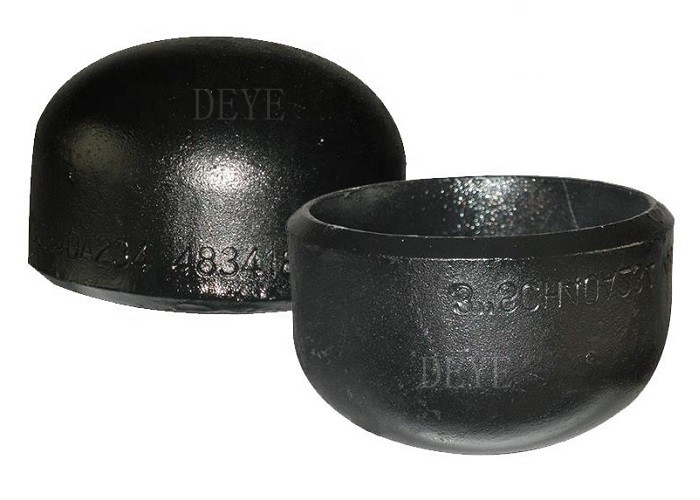

SCH40 A234WPB Rohrkappe aus Kohlenstoffstahl endet mit BW ANSI B16.9

SCH40 A234WPB Rohrkappe aus Kohlenstoffstahl endet mit BW ANSI B16.9

RohrendenSie dienen als Versiegelung des Endes eines Rohres.

Wasserdichte Rohrleitungsnetze sowie Feuchtigkeit, Chemikalien und Wetterbeständigkeit.Stahlrohrkappen sind die Rohrverbindungen,

die hauptsächlich als Stecker zum Abdecken des Rohrendes verwendet werden, erfüllt die Rohrkappe die Norm ANSI B16.9/DIN2617/JIS2312

Stärke-Liste für Rohrverbindungen ANSI B16.9

Einheit

Größen der GAP

Niederdruck- und Mitteldruckflüssigkeitsleitungen, Kessel, Erdöl- und Erdgasindustrie, Bohrerei, chemische Industrie,

Elektroindustrie, Schiffbau, Düngemittel- und Rohrleitungsausrüstung, Bauwesen, petrochemische und pharmazeutische Industrie usw.

Bezeichnung: A 234/A 234M ¥ 05 Normspezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierstahl für
Moderate und hohe Temperaturen

Diese Spezifikation bezieht sich auf Schmiede- und Leichtmetallverbindungen aus Kohlenstoffstahl und legiertem Stahl, die in nahtloser und geschweißter Konstruktion
durch die neueste Überarbeitung der ASME B16.9, B16.11, MSS SP-79 und MSS SP-95. Diese Armaturen sind für Druckleitungen bestimmt.
Bei der Herstellung von Druckbehältern für den Betrieb bei moderaten und erhöhten Temperaturen
Die MSS-Normen sind gemäß der Zusatzforderung S58 der Spezifikation A 960 zu erstellen.

Chemische Anforderungen (Zusammensetzung, %)

^{Anforderungen an die mechanische Leistung}

Herstellungsprozess

Elbow-Kennzeichnung und Neuausrüstung

Bearbeitung von ELBOW-Formmaschinen

Prozess und Ausrüstung

Prozess und Ausrüstung der Reduktionsform

Verfahren und Ausrüstung für Sandstrahlen

Beveling-Prozess

Malerei

Paket für den Versand

ASME-B16.9 Spezifikation für Schweißfittings

Die ASME-B16.9-Spezifikation ist für Schweißverbindungen mit Stöckchen ausgelegt, die in Rohrleitungen für den industriellen Bau eingesetzt werden.

Die in Absatz 1 genannten Bedingungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.

Standardbereich

Die Norm enthält die Spezifikationen von NPS 1/2 bis NPS 48 (DN15-DN1200)

Gesamtmaße, Toleranzen, Prüfmethoden und Kennzeichnungen.

Spezielle Ausrüstung

Hierbei beziehen sich besondere Ausrüstungen auf spezielle Größen, Formen und Toleranzen, die zwischen Käufer und Hersteller vereinbart wurden.

Verarbeitete Armaturen

Verarbeitete Seitenteile und andere Fittings durch Umfangschweißungen oder Schnittschweißungen gelten als Rohrverarbeitung

Diese Norm kann nicht angewendet werden.

Die Einheiten nach ASME B16.9 sind sowohl in SI (metrischen) als auch in US-amerikanischen Gewohnheitseinheiten anzugeben.

Referenznormen

Es wird nicht als praktisch angesehen, die spezifische Ausgabe jeder Norm und Spezifikation in den einzelnen Referenzen zu identifizieren.

Ein Produkt, das einer früheren Ausgabe der genannten Normen entspricht und in allen anderen Aspekten dieser Norm entspricht

wird als eingehalten angesehen.

ASME B16.5: Rohrflügel und Flügelbefestigungen: NPS 1 ̊2 bis NPS 24 Metric/Inch Standard

ASME B16.25: für Buttwelding Enden

ASME B31: Code für Druckleitungen

ASME B31.3: Prozessleitungen

ASME B36.10M, geschweißtes und nahtloses geschmiedetes Stahlrohr

ASME B36.19M, Rohr aus Edelstahl

ASME-Code für Kessel und Druckbehälter

ASTM A234/A234M-17, Spezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierungsstahl für

Moderate und hohe Temperaturen

ASTM A403/A403M-16, Spezifikation für Austenitische Rohrverbindungen aus rostfreiem Stahl

ASTM A420/A420M-16, Spezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierstahl für

Niedertemperaturdienst

ASTM A815/A815M-14e1, Spezifikation für Ferrit-, Ferrit-/Austenit- und Martensit-Rohrverbindungen aus Edelstahl

ASTM A960/A960M-16a, Spezifikation für gemeinsame Anforderungen an Rohrverbindungen aus geschmiedetem Stahl

ASTM E29-13, Praxis zur Verwendung von signifikanten Ziffern in Prüfdaten zur Bestimmung der Konformität mit den Spezifikationen

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Für andere Metallstoffe (Aluminium, Titan, Nickel und Legierungen).

F: Der Kunde verlangt Buttweld-Fitings in A105:

A: Die häufigste Verbindung aus Kohlenstoffstahl ist A234WPB. Sie entspricht Flanzen aus A105,

Allerdings gibt es keine A105 oder A106 Butt-Schweißanlage. A106 Gr.B ist für Rohrqualität.

Die A234WPB-Rohrverbindungen sind aus A106GR.B-Rohren hergestellt.

Be Hochdruckbefestigungen oder Flansche

F: Kunden wünschen “Normalisierte” Buttweld-Fittings:

A: Dies ist ebenfalls ein Missverständnis, da Flansche in A105 und A105 N erhältlich sind, wobei N für normalisiert steht.

Es gibt jedoch keine solche Sache wie A234WPBN.

Das war ein normales Wärmebehandlungsprozess, vor allem für die Ellenbogen und Tees Kunden benötigen

“Normalisierte “Butt­Schweiß­Fittings sollten WPL6-Fittings benötigen, die hohe Ausbeute aufweisen und als Standardverfahren normalisiert werden.

F: Der Kunde vergisst, den Rohrplan zu erwähnen:

A: Buttweld-Fittings werden nach Rohrgröße verkauft, jedoch muss der Rohrplan angegeben werden, um die ID der Einrichtung an

Wenn kein Zeitplan erwähnt wird, gehen wir davon aus, dass eine Standardwand angefordert wird.

Q. Der Kunde vergisst, geschweißte oder nahtlose Buttweldfittings zu erwähnen:

A: Butt-Schweiß-Fittings sind sowohl in geschweißter als auch in nahtloser Konfiguration erhältlich.

Die Schlauchverbindung ist in der Regel teurer als die Schlauchverbindung.

Nicht üblich in Größen größer als 12 ̊.

Sie sind in den Größen 1⁄2 ′′ bis 72 ′′ erhältlich und günstiger als nahtlose Armaturen.

F: Was bedeutet Kurzradius (SR) oder Langradius (LR)?

A: Sie werden oft SR45 Ellbogen oder LR45 Ellbogen hören. Die 45 oder 90 bezieht sich auf den Winkel der Biegung für Buttweld Anpassung

Um die Strömungsrichtung zu ändern.Ein Langradius-Elbogen (LR 90 Elbogen oder LR 45 Elbogen) hat eine Rohrbiege, die

Also, ein 6 Zoll LR 90 hat einen Biegeradius, der 1,5 x die nominale Rohrgröße ist.

Ein kurzer Radius Ellenbogen (SR45 oder SR90) hat eine Rohr biegen, die gleich der Größe der Anlage, so dass eine 6 ′′ SR 45

hat einen Biegeradius von 6 ̊ Nennrohrgröße.

F: Was ist ein 3R- oder 3D-Elkotenrohr?

A: Zunächst werden die Begriffe 3R oder 3D synonym verwendet.

3 mal die nominale Rohrgröße. ein 3R Ellbogen ist gleich 3D Ellbogen
