A234 WPB Rohrverbindungen aus leichtem Kohlenstoffstahl mit SCH40 SCH80
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001:2015 PED |
| Modellnummer | PF-TEE-C10 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD0.58-USD100 for seamless fittings |
| Verpackung Informationen | Falte-hölzerne Fälle, Paletten, Kartone |
| Lieferzeit | 5-8 Tage für Einzelteile auf Lager |
| Zahlungsbedingungen | L/C, T/T, D/P |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Standards | ASME ANSI DIN GOST MSS SP 44 | Material | Die in Absatz 1 genannten Anforderungen gelten nicht für die in Anhang I der Verordnung (EU) Nr. 528 |
|---|---|---|---|
| Stärke | SCH, STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS | Größe | 1/2“ - 72" |
| Arten | Mit einem Durchmesser von mehr als 20 cm3 | Verbindung | Schweißwerk mit Hintern BW Schweißwerk mit Hintern |
| Oberfläche | Schwarze Lackierung, Verschwinden Lackierung, Rost-Oil, Sandblast | ||
| Hervorheben | Rohrverbindungen aus leichtem Kohlenstoffstahl,sch40 Kohlenstoffstahlfitting,A234 Kohlenstoffrohrverbindungen |
||
Produkt-Beschreibung

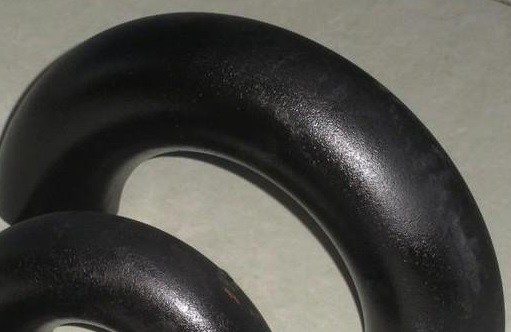

A234 WPB Rohrverbindungen aus leichtem Kohlenstoffstahl mit SCH40 SCH80
Butt Welded Pipefittings sind nach ASME B16.9-Spezifikation für Rohrleitungen im industriellen Bau gefertigt.

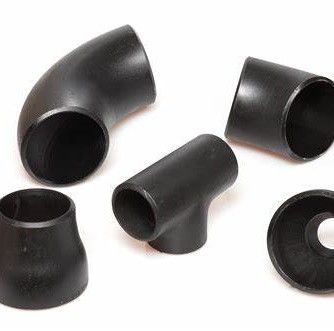

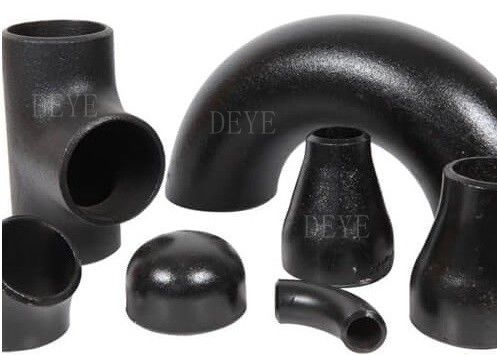

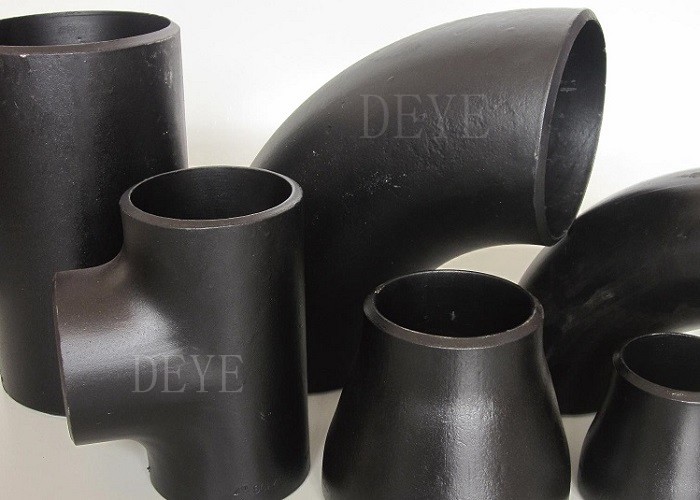

Einschließlich Ellenbogen, Tee, Kreuz, Kappe, Reduktor, Stub-Enden usw.Nahtlose Schlauchschläufe aus Buttweld werden aus
Nahtlose Rohre und Rohre durch heißes oder kaltes Extrudieren, Formen und Bearbeiten.
Großflächige Buttweldfittings werden aus warmgewalzten Platten hergestellt, in Halbschalen oder Segmente geformt und anschließend an den Nähten geschweißt.Geschweißte Fittings müssen 100% radiographisch getestet werden.
Produktinformationen/Produktbeschreibung/Grundinformationen/Spezifikation
Produktionsnormen
| ASME B16.9 | Fabrikgefertigte Schweißanlagen |
| ASME B16.25 | Hinternschweißen endet |
| ASME B16.28 | Schmiede Stahlkurzradius Ellenbogen und Buttwelding-Rückkehr |
| MSS SP-43 | Schweißfesseln für Niederdruck- und korrosionsbeständige Anwendungen |
| ASTM A403 ASME SA403 | Standardspezifikation für Austenitische Rohrverbindungen aus Edelstahl |
Detailliertes Spezifikationsblatt
| Produktbezeichnung | ANSI B16.9 Schweißrohr aus Kohlenstoffstahl |
| Arten | LR 90° Ellbogen, SR 90° Ellbogen, 45° LR Ellbogen, 22.5LR Ellbogen, 80° Rückkehr, Biegen, Verringerung Ellbogen, gerade Tee, gleiche Tee, Con. Reduktoren, Ecc. Reduktoren, Y-Tees, Kappen, Stub Ends,Lange und kurze Hüftgelenkstumpfenden |
| Größe | 1/2"-72" nahtloser Ellbogen (1/2′′ ′′24′′), ERW / geschweißter / verarbeiteter Ellbogen (1/2′′ ′′72′′) |
| Wanddicke | Die in Anhang I der Verordnung (EU) Nr. 1095/2010 festgelegten Anforderungen gelten für die Bereitstellung der erforderlichen Daten. |
| Mat. Standard | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 Buchstabe b genannten Abweichungen.25,ASME B16.9, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 Buchstabe b genannten Kosten. | |
| Materialqualität | Kohlenstoffstahl: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 und WPHY 70 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Edelstahl 304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Oberfläche | Schwarze Farbe, Lackfarbe, Rostlösungsöl, heiß galvanisiert, kalt galvanisiert, 3PE usw. |
| Transportpaket | Kunststofffolie, Holzgehäuse, Holzpalette oder nach Kundenwunsch |
Technologie/Technisches Datenblatt
Stärke-Liste für Rohrverbindungen ANSI B16.9
Einheit
| NPS | Außendimeter | Unterschiedliche Dicken mit einer Toleranz von +12,5% | |||||||||
| Sch20 | Sch30 | Geschlechtskrankheiten | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | - Ich weiß. | - Ich weiß. | 1. 73 | 1. 73 | - Ich weiß. | 2. 41 | 2. 41 | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 1 / 4 | 13. 7 | - Ich weiß. | - Ich weiß. | 2. 24 | 2. 24 | - Ich weiß. | 3. 02 | 3. 02 | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 3/8 | 17. 1 | - Ich weiß. | - Ich weiß. | 2. 31 | 2. 31 | - Ich weiß. | 3. 20 | 3. 20 | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 1 / 2 | 21. 3 | - Ich weiß. | - Ich weiß. | 2. 77 | 2. 77 | - Ich weiß. | 3. 73 | 3. 73 | - Ich weiß. | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | - Ich weiß. | - Ich weiß. | 2. 87 | 2. 87 | - Ich weiß. | 3. 91 | 3. 91 | - Ich weiß. | 5. 56 | 7. 82 |
| 1 | 33.4 | - Ich weiß. | - Ich weiß. | 3. 38 | 3. 38 | - Ich weiß. | 4. 55 | 4. 55 | - Ich weiß. | 6. 35 | 9. 09 |
| Ein Viertel | 42. 2 | - Ich weiß. | - Ich weiß. | 3. 56 | 3. 56 | - Ich weiß. | 4. 85 | 4. 85 | - Ich weiß. | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | - Ich weiß. | - Ich weiß. | 3. 68 | 3. 68 | - Ich weiß. | 5. 08 | 5. 08 | - Ich weiß. | 7. 14 | 10. 15 |
| 2 | 60. 3 | - Ich weiß. | - Ich weiß. | 3. 91 | 3. 91 | - Ich weiß. | 5. 54 | 5. 54 | - Ich weiß. | 8. 74 | 11. 07 |
| Zwei und eine Hälfte | 73. 0 | - Ich weiß. | - Ich weiß. | 5. 16 | 5. 16 | - Ich weiß. | 7. 01 | 7.01 | - Ich weiß. | 9. 53 | 14. 02 |
| 3 | 88. 9 | - Ich weiß. | - Ich weiß. | 5. 49 | 5. 49 | - Ich weiß. | 7. 62 | 7. 62 | - Ich weiß. | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | - Ich weiß. | - Ich weiß. | 5. 74 | 5. 74 | - Ich weiß. | 8. 08 | 8. 08 | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 4 | 114. 3 | - Ich weiß. | - Ich weiß. | 6.02 | 6. 02 | - Ich weiß. | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | - Ich weiß. | - Ich weiß. | 6. 55 | 6. 55 | - Ich weiß. | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | - Ich weiß. | - Ich weiß. | 7. 11 | 7. 11 | - Ich weiß. | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | - Ich weiß. |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | - Ich weiß. |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | - Ich weiß. |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | - Ich weiß. |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | - Ich weiß. | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | - Ich weiß. |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | - Ich weiß. |
| 26 | 660.4 | 12. 70 | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 38 | 965.2 | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 40 | 1016. 0 | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 42 | 1066. 8 | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 44 | 1117. 6 | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 46 | 1168.4 | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| 48 | 1219. 2 | - Ich weiß. | - Ich weiß. | 9. 53 | - Ich weiß. | - Ich weiß. | 12. 70 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
Abmessungsliste
Tabelle 1 Abmessungen von Ellbogen mit langem Radius
Allgemeine Anmerkung: Alle Abmessungen sind in Millimetern.
| Normale Rohrgröße (NPS) | Außendurchmesser bei Bevel | 90 Grad Ellenbogen, A | 45° Ellenbogen, B |
| 1 / 2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| Ein Viertel | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| Zwei und eine Hälfte | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016 Uhr.0 | 1 524 | 632 |
| 42 | 1067 Jahre.0 | 1 600 | 660 |
| 44 | 118. Ich bin hier.0 | 1 676 | 695 |
| 46 | - 168. - Was?0 | 1 753 | 727 |
| 48 | 1219 Jahre.0 | 1 829 | 759 |
Tabelle 2 Abmessungen der Reduzierenden Ellenbogen mit langem Radius
| Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende, A | Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende, A | ||
| Großes Ende | Kleines Ende | Großes Ende | Kleines Ende | ||||
| 2 x 1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2 1/2 x 2 " | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2 1/2 x 1 1/2 " | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2 1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2 1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 x 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2" | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
| 3 1/2 x 3 " | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3 1/2 x 2 1/2 " | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3 1/2 x 2 " | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2" | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2 1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4x2 " | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4 " | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2" | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5x3 " | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2 1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6x4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2" | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8x6" | 219.1 | 168.3 | 305 | 24 x 14 | 610.0 | 355.6 | 914 |
| 8x5" | 219.1 | 141.3 | 305 | 24 x 12 | 610.0 | 323.8 | 914 |
| 8 × 4" | 219.1 | 114.3 | 305 | • • | • - • | •. • | - Ich weiß nicht. |
Tabelle 3 Größen des langen Radius gibt Tabelle 4 Größen der kurzen Radius Ellenbogen zurück
| Nenngröße der Rohre NPS | Außendurchmesser bei Bevel | Zentrum zu Zentrum | Rücken zu Gesicht | Nominale Rohrgröße | Außendurchmesser bei Bevel | Zentrum-zu-Ende, |
| K | (NPS) | Eine | ||||
| 1 / 2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| Ein Viertel | 42.2 | 95 | 70 | Ein Viertel | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| Zwei und eine Hälfte | 73.0 | 190 | 132 | Zwei und eine Hälfte | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Tabelle 5 Abmessungen des kurzen Radius 180-Grad-Rückkehr Tabelle 6 Abmessungen der 3D-Elbogen
| Nominale Rohrgröße | Außendurchmesser | Zentrum zu Zentrum | Rücken zu Gesicht | Rohrgröße | Außendurchmesser | 90° Ellenbogen | 45° Ellenbogen |
| (NPS) | 0 | K | (NPS) | bei Bevel | Eine | B | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1 bis 2 Zoll. | 48.3 | 76 | 62 | Ein Viertel | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2" | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | Zwei und eine Hälfte | 73.0 | 190 | 79 |
| 3 1/2 " | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| Allgemeine Hinweise: Alle Abmessungen sind in Millimetern angegeben. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | Um 7 Uhr.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016 Uhr.0 | 3 048 | 1 264 | ||||
| 42 | 1067 Jahre.0 | 3 200 | 1 326 | ||||
| 44 | 118. Ich bin hier.0 | 3 353 | 1 389 | ||||
| 46 | - 168. - Was?0 | 3 505 | 1 453 | ||||
| 48 | 1219 Jahre.0 | 3 658 | 1 516 |
||||
Abmessungen von Straight Tees und Crosses
| Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | |
| Lauf, C. | Ausgang, M [Anmerkungen 1 und 2] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016 Uhr.0 | 749 | 749 |
| 42 | 1067 Jahre.0 | 762 | 711 |
| 44 | 118. Ich bin hier.0 | 813 | 762 |
| 46 | - 168. - Was?0 | 851 | 800 |
| 48 | 1219 Jahre.0 | 889 | 838 |
Abmessungen der Verringerung von Auslass- und Auslasskreuzungen
| Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | ||||
| Lauf, C. | Ausgang, M [Anmerkung (1) ] | Lauf, C. | Ausgang, M [Anmerkung (1) ] | ||||||
| Lauf! | Ausgang | Lauf! | Ausgang | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3 1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 x 4 x 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 x 5 x 3 1/2. | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 x 5 x 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1 bis 2 x 1 bis 2 x 1 bis 4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x 1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3 1/2. | 168.3 | 101.6 | 143 | 127 |
| 1 bis 2 x 1 bis 2 x 1 / 2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3 1/2. | 219.1 | 101.6 | 178 | 152 | |||||
| Zwei-und-ein-halb X zwei-und-ein-zwei-und-ein-zwei X zwei | 73.0 | 60.3 | 76 | 70 | |||||
| 2/2 X 2/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2 1/2 X 2 1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 x 3 x 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 x 12 x 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3 1/2 x 3 1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 x 14 x 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 x 14 x 10 | 355.6 | 273.0 | 279 | 257 |
| 3 1/2 x 3 1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 x 14 x 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| Größe (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | Nominale Rohrgröße (NPS) | Außendurchmesser bei Bevel | Zentrum bis Ende | ||||
| Lauf! | Ausgang | Lauf, C. | Ausgang, M [Anmerkung (1) ] | Lauf! | Ausgang | Lauf, C. | Ausgang, M [Anmerkung (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 x 28 x 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 x 28 x 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 x 28 x 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 x 30 x 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 x 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 x 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 x 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 x 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 x 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 x 18 | 610.0 | 457.0 | 432 | 419 | 32 x 32 x 20 | 813 | 508.0 | 597 | 533 |
| 32 x 32 x 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 x 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 x 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 x 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 x 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
Anwendung/Verwendung
Niederdruck- und Mitteldruckflüssigkeitsleitungen, Kessel, Erdöl- und Erdgasindustrie, Bohrerei, chemische Industrie,
Elektroindustrie, Schiffbau, Düngemittel- und Rohrleitungsausrüstung, Bauwesen, petrochemische und pharmazeutische Industrie usw.
Spezifikation des Materials
Bezeichnung: A 234/A 234M ¥ 05 Normspezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierstahl für
Moderate und hohe Temperaturen
Diese Spezifikation bezieht sich auf Schmiede- und Leichtmetallverbindungen aus Kohlenstoffstahl und legiertem Stahl, die in nahtloser und geschweißter Konstruktion
durch die neueste Überarbeitung der ASME B16.9, B16.11, MSS SP-79 und MSS SP-95. Diese Armaturen sind für Druckleitungen bestimmt.
Bei der Herstellung von Druckbehältern für den Betrieb bei moderaten und erhöhten Temperaturen
Die MSS-Normen sind gemäß der Zusatzforderung S58 der Spezifikation A 960 zu erstellen.
Chemische Anforderungen (Zusammensetzung, %)
| Qualität und Material | C | In | P | S | Silizium | Chrom | Molybdän | Nickel | Kupfer |
| ArbeitsmarktB,C,D,E,F0.30 max. | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 Minuten | 0.40 max. | 0.15 max. | 0.40 max. | 0.40 max. | |
| WPCC,D,E,F0.35 max. | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 Minuten | 0.40 max. | 0.15 max. | 0.40 max. | 0.40 max. | |
| WP1 | 0.28 max. | 0.30 ̊0.90 | 0.045 | 0.045 | 0.10-0.50 | . . . | 0.44 ∙ 0.65. . . . . . | ||
| WP12 CL1, | 0.05 ‰0.20 | 0.30 ̊0.80 | 0.045 | 0.045 | 0.60 max. | 0.80 ¢1.25 | 0.44 ∙ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ‰0.15 | 0.30 ̊0.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¥1.50 | 0.44 ∙ 0.65. . . . . . | ||
| WP11 CL2, | 0.05 ‰0.20 | 0.30 ̊0.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¥1.50 | 0.44 ∙ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1, | 0.05 ‰0.15 | 0.30 ̊0.60 | 0.04 | 0.04 | 0.50 max. | 1.90 ¢2.60 | 0.87 ¢ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1, | 0.15 max. | 0.30 ̊0.60 | 0.04 | 0.03 | 0.50 max. | 4.0 ¢6.0 | 0.44 ∙ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1, | 0.15 max. | 0.30 ̊0.60 | 0.03 | 0.03 | 1.00 max. | 8.0 ¥10.0 | 0.90 ∙ 1.10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 max. | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08'0.12 | 0.30 ̊0.60 | 0.02 | 0.01 | 0.20 ̊0.50 | 8.0 ¢9.5 | 0.85 ¢1.05 | 0.40 max. | . . . |
| WP911 | 0.09'0.13 | 0.30 ̊0.60 | 0.02 | 0.01 | 0.10-0.50 | 8.5 ¢9.5 | 0.90 ¢1.10 | 0.40 max. |
. .
|
Anforderungen an die mechanische Leistung
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| Klasse und Kennzeichen | Arbeitsmarkt | WP11 CL2, | WP1 | WP22 CL1, | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Zugfestigkeit, Bereich ksi [MPa] | 60 ̊85 | 70 ‰ 95 | 55 ¢ 80 | 60 ̊85 | 63 ¢ 88 | 75 ¢ 100 | 85 ¥ 110 | 90 ¢ 120 | 60 ̊85 |
| [415 ¥585] | [485 ¢ 655] | [380 ¥550] | [415 ¥585] | [435 ¢ 605] | [520690] | [585 ¥760] | [620 ¥840] | [415 ¥585] | |
| Leistungsstärke, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% Versatz oder 0,5% Verlängerung unter Belastung) |
|||||||||
Herstellungsprozess
Elbow-Kennzeichnung und Neuausrüstung
Bearbeitung von ELBOW-Formmaschinen
Prozess und Ausrüstung
Prozess und Ausrüstung der Reduktionsform
Verfahren und Ausrüstung für Sandstrahlen
Beveling-Prozess
Malerei
Paket für den Versand
Referenznormen
ASME-B16.9 Spezifikation für Schweißfittings
Die ASME-B16.9-Spezifikation ist für Schweißverbindungen mit Stöckchen ausgelegt, die in Rohrleitungen für den industriellen Bau eingesetzt werden.
Die in Absatz 1 genannten Bedingungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Standardbereich
Die Norm enthält die Spezifikationen von NPS 1/2 bis NPS 48 (DN15-DN1200)
Gesamtmaße, Toleranzen, Prüfmethoden und Kennzeichnungen.
Spezielle Ausrüstung
Hierbei beziehen sich besondere Ausrüstungen auf spezielle Größen, Formen und Toleranzen, die zwischen Käufer und Hersteller vereinbart wurden.
Verarbeitete Armaturen
Verarbeitete Seitenteile und andere Fittings durch Umfangschweißungen oder Schnittschweißungen gelten als Rohrverarbeitung
Diese Norm kann nicht angewendet werden.
Die Einheiten nach ASME B16.9 sind sowohl in SI (metrischen) als auch in US-amerikanischen Gewohnheitseinheiten anzugeben.
Referenznormen
Es wird nicht als praktisch angesehen, die spezifische Ausgabe jeder Norm und Spezifikation in den einzelnen Referenzen zu identifizieren.
Ein Produkt, das einer früheren Ausgabe der genannten Normen entspricht und in allen anderen Aspekten dieser Norm entspricht
wird als eingehalten angesehen.
ASME B16.5: Rohrflügel und Flügelbefestigungen: NPS 1 ̊2 bis NPS 24 Metric/Inch Standard
ASME B16.25: für Buttwelding Enden
ASME B31: Code für Druckleitungen
ASME B31.3: Prozessleitungen
ASME B36.10M, geschweißtes und nahtloses geschmiedetes Stahlrohr
ASME B36.19M, Rohr aus Edelstahl
ASME-Code für Kessel und Druckbehälter
ASTM A234/A234M-17, Spezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierungsstahl für
Moderate und hohe Temperaturen
ASTM A403/A403M-16, Spezifikation für Austenitische Rohrverbindungen aus rostfreiem Stahl
ASTM A420/A420M-16, Spezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierstahl für
Niedertemperaturdienst
ASTM A815/A815M-14e1, Spezifikation für Ferrit-, Ferrit-/Austenit- und Martensit-Rohrverbindungen aus Edelstahl
ASTM A960/A960M-16a, Spezifikation für gemeinsame Anforderungen an Rohrverbindungen aus geschmiedetem Stahl
ASTM E29-13, Praxis zur Verwendung von signifikanten Ziffern in Prüfdaten zur Bestimmung der Konformität mit den Spezifikationen
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Für andere Metallstoffe (Aluminium, Titan, Nickel und Legierungen).
FAQ/ Fragen und Antworten der Kunden
F: Der Kunde verlangt Buttweld-Fitings in A105:
A: Die häufigste Verbindung aus Kohlenstoffstahl ist A234WPB. Sie entspricht Flanzen aus A105,
Allerdings gibt es keine A105 oder A106 Butt-Schweißanlage. A106 Gr.B ist für Rohrqualität.
Die A234WPB-Rohrverbindungen sind aus A106GR.B-Rohren hergestellt.
Be Hochdruckbefestigungen oder Flansche
F: Kunden wünschen Normalisierte Buttweld-Fittings:
A: Dies ist ebenfalls ein Missverständnis, da Flansche in A105 und A105 N erhältlich sind, wobei N für normalisiert steht.
Es gibt jedoch keine solche Sache wie A234WPBN.
Das war ein normales Wärmebehandlungsprozess, vor allem für die Ellenbogen und Tees Kunden benötigen
Normalisierte ButtSchweißFittings sollten WPL6-Fittings benötigen, die hohe Ausbeute aufweisen und als Standardverfahren normalisiert werden.
F: Der Kunde vergisst, den Rohrplan zu erwähnen:
A: Buttweld-Fittings werden nach Rohrgröße verkauft, jedoch muss der Rohrplan angegeben werden, um die ID der Einrichtung an
Wenn kein Zeitplan erwähnt wird, gehen wir davon aus, dass eine Standardwand angefordert wird.
Q. Der Kunde vergisst, geschweißte oder nahtlose Buttweldfittings zu erwähnen:
A: Butt-Schweiß-Fittings sind sowohl in geschweißter als auch in nahtloser Konfiguration erhältlich.
Die Schlauchverbindung ist in der Regel teurer als die Schlauchverbindung.
Nicht üblich in Größen größer als 12 ̊.
Sie sind in den Größen 1⁄2 ′′ bis 72 ′′ erhältlich und günstiger als nahtlose Armaturen.
F: Was bedeutet Kurzradius (SR) oder Langradius (LR)?
A: Sie werden oft SR45 Ellbogen oder LR45 Ellbogen hören. Die 45 oder 90 bezieht sich auf den Winkel der Biegung für Buttweld Anpassung
Um die Strömungsrichtung zu ändern.Ein Langradius-Elbogen (LR 90 Elbogen oder LR 45 Elbogen) hat eine Rohrbiege, die
Also, ein 6 Zoll LR 90 hat einen Biegeradius, der 1,5 x die nominale Rohrgröße ist.
Ein kurzer Radius Ellenbogen (SR45 oder SR90) hat eine Rohr biegen, die gleich der Größe der Anlage, so dass eine 6 ′′ SR 45
hat einen Biegeradius von 6 ̊ Nennrohrgröße.
F: Was ist ein 3R- oder 3D-Elkotenrohr?
A: Zunächst werden die Begriffe 3R oder 3D synonym verwendet.
3 mal die nominale Rohrgröße. ein 3R Ellbogen ist gleich 3D Ellbogen
DEYE PIPING COMPANY Dienstleistung
1. Technische Unterstützung
2- Rohstoffqualitätskontrolle.
3- Inspektion während der Produktionszeit.
4Der letzte Test umfasst Oberflächen-, Dimension-, PT-Test, RT-Test, Ultraschall-Test.
5. Testbericht für jede Sendung
4. Flexible Lieferbedingungen. EXW FOB CIF CFR DDP DDU
5. Flexible Zahlungsarten: LC. TT. DP
6Das Paket beinhaltet das Logo, die Größe des Gehäuses.
7. 18 Monate Qualitätsgarantie.
9- Kostenloser Austausch mit Luftfahrzeugen, falls ein Fehler festgestellt wird
10. 24 Stunden zur Rückmeldung Ihrer Fragen
Empfohlene Produkte
