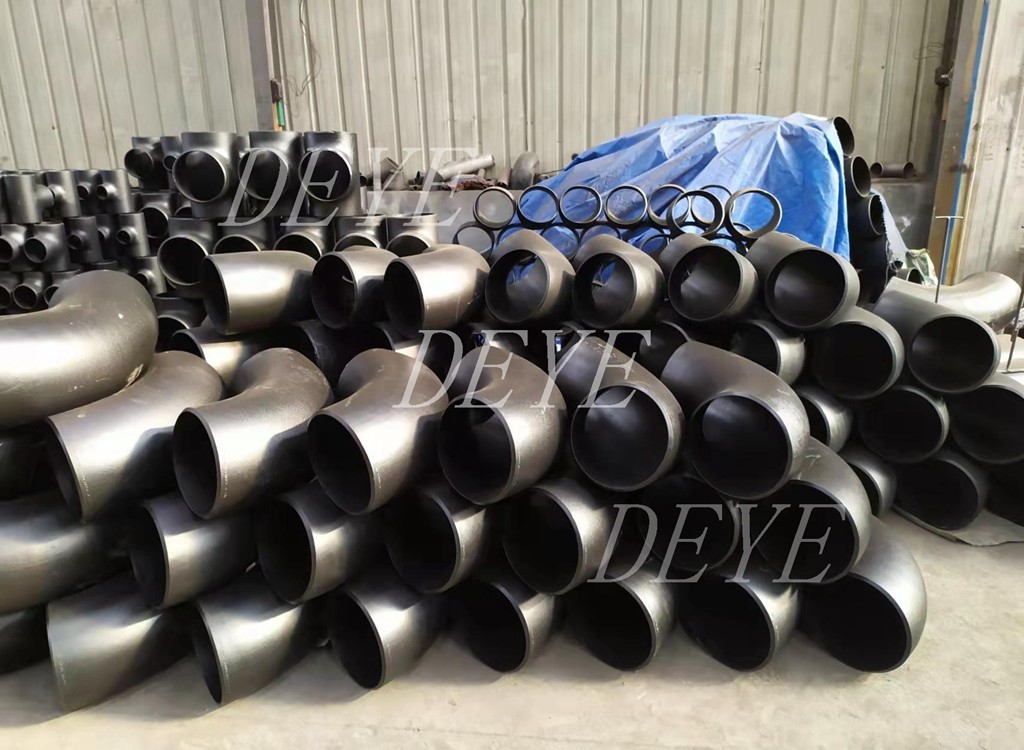

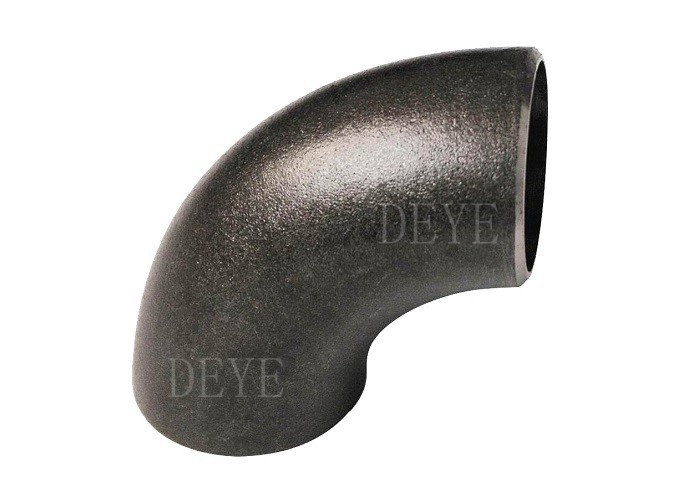

PN10 PN16 Rohrbelag aus Kohlenstoffstahl LR Ellbogen mit DIN2605

PN10 PN16 Kohlenstoffstahl Rohrbelag LR Ellbogen mit DIN2605

Einheitliche Anlage für die Verarbeitung von Stahlrohren

Butt-Weld Bw Ellbogen/Tee/Reduktor/Kap/Kreuz Die Norm DIN2605 legt nahtlose und geschweißte Stahlelleben fest

Bei der Festlegung der Wände entspricht die Dicke der Rohre zwar der des Rohres.

Diese Armaturen erlauben keinen Betrieb unter demselben inneren Druck wie das geschweißte Rohr, d. h. sie haben einen geringeren Druckfaktor.

Lenden: Solche Rohrverbindungen werden verwendet, um die Strömungsrichtung zu ändern.

- 90° und 45° Winkel aufgrund ihrer hohen Anforderungen in der Sanitärtechnik.

Die 45-Grad-Lokke wird hauptsächlich in Wasserversorgungsanlagen, elektronischen

und chemische Industriepipeline, Lebensmittel, Klimaanlagen, Gartenbau, Landwirtschaft und Solarenergieanlagen.

Typ 2: r=1.0D, Typ 3: r=1.5D, Typ 5: r=2.5D, Typ10 r=5.0D, Typ 20: r=10.0D

Bezeichnung eines nahtlosen (S) 90 (90) Ellbogens des Typs 3 (3) gemäß dieser Norm (1), wobei dg gleich 88,9 mm ist
und s ist gleich 2,3 mm, aus Material der Materialgruppe G gemäß DIN 2609 (G):

1) Die angegebenen Rohr-Außendurchmesser stammen aus der Serie 1 in ISO 4200.

(2) Die für die Serie 2 angegebenen Wandstärken für Nenngrößen bis DN1000 entsprechen der

die in DIN 2458 angegebenen Serien für die normale Wanddicke.

Niederdruck- und Mitteldruckflüssigkeitsleitungen, Kessel, Erdöl- und Erdgasindustrie, Bohrerei, chemische Industrie,

Elektroindustrie, Schiffbau, Düngemittel- und Rohrleitungsausrüstung, Bauwesen, petrochemische und pharmazeutische Industrie usw.

Bezeichnung: A 234/A 234M 05 Normbeschreibung für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierstahl für
Moderate und hohe Temperaturen

Diese Spezifikation bezieht sich auf Schmiede- und Leichtmetallverbindungen aus Kohlenstoffstahl
durch die neueste Überarbeitung von ASME B16.9, B16.11, MSS SP-79 und MSS SP-95. Diese Armaturen sind für Druckleitungen bestimmt.
Bei der Herstellung von Druckbehältern für den Betrieb bei moderaten und erhöhten Temperaturen
Die MSS-Normen sind gemäß der Zusatzforderung S58 der Spezifikation A 960 zu erstellen.

Chemische Anforderungen (Zusammensetzung, %)

^{Anforderungen an die mechanische Leistung}

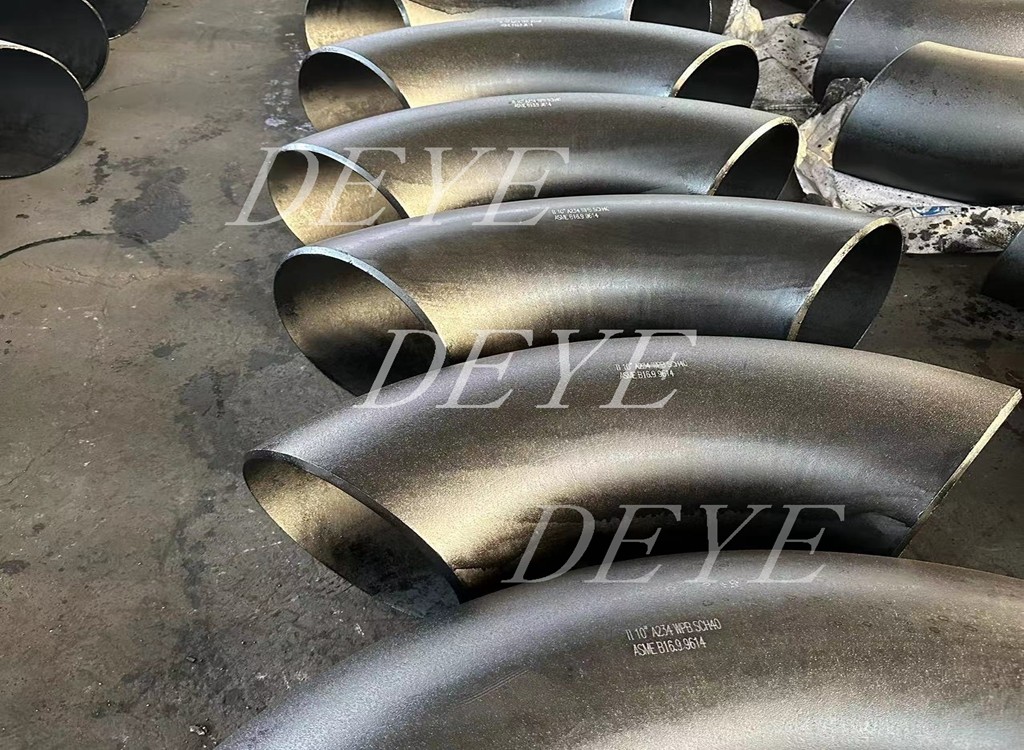

Elbow-Kennzeichnung und Neuausrüstung

Bearbeitung von ELBOW-Formmaschinen

Prozess und Ausrüstung

Prozess und Ausrüstung der Reduktionsform

Verfahren und Ausrüstung für Sandstrahlen

Beveling-Prozess

Malerei

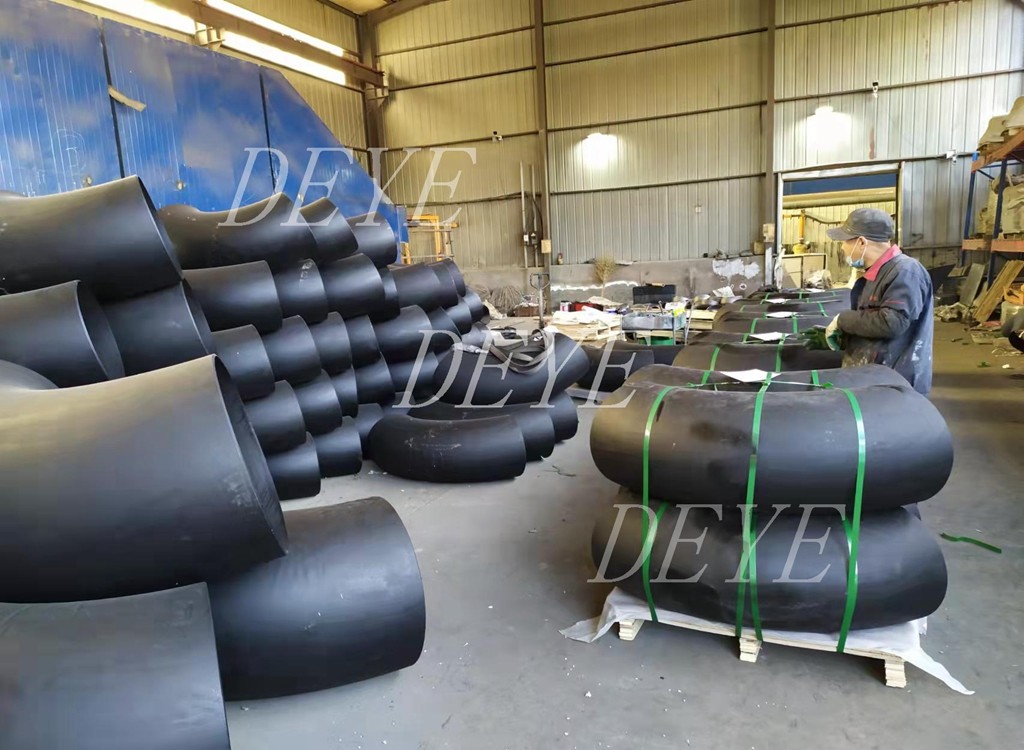

Paket für den Versand

ASME-B16.9 Spezifikation für Schweißfittings

Die ASME-B16.9-Spezifikation ist für Schweißverbindungen mit Knopfschweißvorrichtung in Rohrleitungen für den industriellen Bau bestimmt.

Die in Absatz 1 genannten Bedingungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.

Standardbereich

Die Norm enthält die Spezifikationen für NPS 1/2 bis NPS 48 (DN15-DN1200)

Gesamtmaße, Toleranzen, Prüfmethoden und Kennzeichnungen.

Spezielle Ausrüstung

Hierbei beziehen sich besondere Ausrüstungen auf spezielle Größen, Formen und Toleranzen, die zwischen Käufer und Hersteller vereinbart wurden.

Verarbeitete Armaturen

Verarbeitete Seitenteile und andere Fittings durch Umfangsschweißungen oder Schnittschweißungen gelten als Rohrverarbeitung

Diese Norm kann nicht angewendet werden.

Die Einheiten nach ASME B16.9 sind sowohl in SI (metrischen) als auch in US-amerikanischen Gewohnheitseinheiten anzugeben.

Referenznormen

Es wird nicht als praktisch angesehen, die spezifische Ausgabe jeder Norm und Spezifikation in den einzelnen Referenzen zu identifizieren.

Ein Produkt, das einer früheren Ausgabe der genannten Normen entspricht und in allen anderen Aspekten dieser Norm entspricht

wird als erfüllt angesehen.

ASME B16.5: Rohrflügel und Flügelbefestigungen: NPS 1 ̊2 bis NPS 24 Metric/Inch Standard

ASME B16.25: für Buttwelding Enden

ASME B31: Code für Druckleitungen

ASME B31.3: Prozessleitungen

ASME B36.10M, geschweißtes und nahtloses geschmiedetes Stahlrohr

ASME B36.19M, Rohr aus Edelstahl

ASME-Code für Kessel und Druckbehälter

ASTM A234/A234M-17, Spezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierstahl für

Moderate und hohe Temperaturen

ASTM A403/A403M-16, Spezifikation für Austenitische Rohrverbindungen aus rostfreiem Stahl

ASTM A420/A420M-16, Spezifikation für Rohrverbindungen aus geschmiedetem Kohlenstoffstahl und Legierstahl für

Niedertemperaturdienst

ASTM A815/A815M-14e1, Spezifikation für Ferrit-, Ferrit-/Austenit- und Martensit-Rohrverbindungen aus Edelstahl

ASTM A960/A960M-16a, Spezifikation für gemeinsame Anforderungen an Rohrverbindungen aus geschmiedetem Stahl

ASTM E29-13, Praxis zur Verwendung von signifikanten Ziffern in Prüfdaten zur Bestimmung der Konformität mit den Spezifikationen

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Für andere Metallstoffe (Aluminium, Titan, Nickel und Legierungen).

F: Der Kunde verlangt Buttweld-Fitings in A105:

A: Die häufigste Verbindung aus Kohlenstoffstahl ist A234WPB. Sie entspricht Flanzen aus A105,

Allerdings gibt es keine A105 oder A106 Butt-Schweißanlage. A106 Gr.B ist für Rohrqualität.

Die A234WPB-Fittings sind aus A106GR.B-Rohren hergestellt.

Be Hochdruckbefestigungen oder Flansche

F: Kunden wünschen “Normalisierte” Buttweld-Fittings:

A: Dies ist ebenfalls ein Missverständnis, da Flansche in A105 und A105 N erhältlich sind, wobei N für normalisiert steht.

Es gibt jedoch keine solche Sache wie A234WPBN.

Das war ein normales Wärmebehandlungsprozess, vor allem für die Ellenbogen und Tees Kunden benötigen

“Normalisierte “Butt­Schweiß­Fittings sollten WPL6­Fittings benötigen, die eine hohe Ausbeute aufweisen und als Standardverfahren normalisiert werden.

F: Der Kunde vergisst, den Rohrplan zu erwähnen:

A: Buttweld-Fittings werden nach Rohrgröße verkauft, jedoch muss der Rohrplan angegeben werden, um die ID der Einrichtung an

Wenn kein Zeitplan erwähnt wird, gehen wir davon aus, dass eine Standardwand angefordert wird.

Q. Der Kunde vergisst, geschweißte oder nahtlose Buttweldfittings zu erwähnen:

A: Butt-Schweiß-Fittings sind sowohl in geschweißter als auch in nahtloser Konfiguration erhältlich.

Die Schlauchverbindung ist in der Regel teurer als die Schlauchverbindung.

Nicht üblich in Größen größer als 12 ̊.

Sie sind in den Größen 1⁄2 ′′ bis 72 ′′ erhältlich und günstiger als nahtlose Armaturen.

F: Was bedeutet Kurzradius (SR) oder Langradius (LR)?

A: Sie werden oft SR45 Ellbogen oder LR45 Ellbogen hören. Die 45 oder 90 bezieht sich auf den Winkel der Biegung für Buttweld Anpassung

Um die Strömungsrichtung zu ändern.Ein Langradius-Elbogen (LR 90 Elbogen oder LR 45 Elbogen) hat eine Rohrbiege, die

Also, ein 6 Zoll LR 90 hat einen Biegeradius, der 1,5 x die nominale Rohrgröße ist.

Ein kurzer Radius Ellenbogen (SR45 oder SR90) hat eine Rohr biegen, die gleich der Größe der Einrichtung, so dass eine 6 ′′ SR 45

hat einen Biegeradius von 6 ̊ Nennrohrgröße.

F: Was ist ein 3R- oder 3D-Elkotenrohr?

A: Zunächst werden die Begriffe 3R oder 3D synonym verwendet.

3 mal die nominale Rohrgröße. ein 3R Ellbogen ist gleich 3D Ellbogen

1. Technische Unterstützung

2- Rohstoffqualitätskontrolle.

3- Inspektion während der Produktionszeit.

4Der letzte Test umfasst Oberflächen-, Dimension-, PT-Test, RT-Test, Ultraschall-Test.

5. Testbericht für jede Sendung

4. Flexible Lieferbedingungen. EXW FOB CIF CFR DDP DDU

5. Flexible Zahlungsarten: LC. TT. DP

6Das Paket beinhaltet das Logo, die Größe des Gehäuses.

7. 18 Monate Qualitätsgarantie.

9- Kostenloser Austausch mit Luftfahrzeugen, falls ein Fehler festgestellt wird

10. 24 Stunden zur Rückmeldung Ihrer Fragen
