GGG40 GGG50 Wasserventil Duktile Eisen Torventil Steckdose Schweiß für PVC-Rohranschluss
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001:2015 PED |
| Modellnummer | DY-GV-Z-14 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD2-USD20000 each |
| Verpackung Informationen | Faltenholzetuis des Kartons box+ oder carton+-Paletten |
| Lieferzeit | 20 Tage für üblichen Auftrag, 7 Tage für auf Lagere Einzelteile |
| Zahlungsbedingungen | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit | 1000pcs ein Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Hervorheben | Wasserventile aus zartem Eisen,Wasserventil GGG50,DIN-Gatterventilsteckdose |
||
|---|---|---|---|
Produkt-Beschreibung

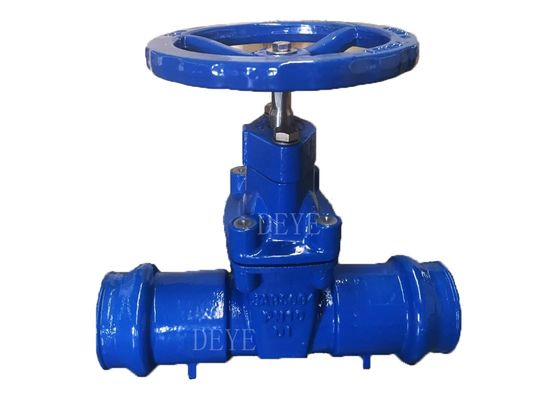

GGG40 GGG50 Zugfähiges Eisen Socket Ends Torventil für PVC-Rohranschluss
Modellnummer GV-Z-14
Schweißventil für PVC-HDPE-Rohre mit Daktillen-Eisen-Steckdose.
Ein kurzes Detail
Konstruktionsstandard: DIN
Material der Karosserie: Flexibles Eisen GGG50
Keil: Flexibles Eisen + EPDM/NBR
Druck: PN16
Endverbindung: SW-Steckdose geschweißt
Gegenüber: DIN33352 F5
Betriebstemperatur: -30°C bis +125°C.
Prüfung und Inspektion: API 598.
Glandentorventil
Produktpalette Größe: 2"-14" 50mm-355mm
Anschluss: Flanschenenden entsprechen der Norm EN 1092-1
Produktpalette
Verfügbares Karosseriematerial: Gusseisen GG25, Flexibles Eisen GGG40, GGG50
Zusätzlicher Wedge-Sitz: EPDM, NBR
Optional: DIN/SABS mit Unterschied in der Länge von Gesicht zu Gesicht
Zusätzliche Enden: SW für PVC-Rohre/PE-Rohre/HDPE-Rohre/Kunststoffrohre
Größenbereich: 50 mm bis 355 mm (2-14 mm)
Druckbereich: PN10, PN16
Optionale Oberflächenfarbe: RAL5002, RAL5015. RAL5005, rot Oder angepasst
Optionale Bedienung: quadratische Nuss, Handrad
Leistung:
• PN10/16 Elastige Sitzklappen wird durch EPDM-überdachten Eisenkeil betrieben
sich senkrecht auf die Strömungsachse durch einen mehrfach gedrehten Wurmbearbeitungstamm bewegen
• 100%ige Dichtung durch EPDM-bedeckten Keil erreicht, der vollständig in Kontakt kommt
Fusionsgebundene Epoxy-beschichtete Durchflussfläche
• Jedes Mal, wenn das Ventil geöffnet wird, reinigt der Strom über die Leitung die Dichtungsfläche.
Verhindert Schmutz und Ablagerungen
• Mit seiner kurzen Montagelänge (DIN 3202 F5) nimmt er keinen großen Platz ein
• Er hat einen zähligen Eisenkörper und einen rostfreien Stamm
• Innen- und Außenflächen sind mit mindestens 250 Mikrometer Fusionsverbindungs-Epoxid beschichtet
• geeignet für die Montage von Aktoren und Getriebe
• geeignet für die Anwendung im Boden und unterirdischen Anwendungen; mit Verlängerungsspindel betrieben werden kann
• Sehr geringer Kopfverlust, mit geringem Drehmoment betrieben, keine Wartung erforderlich
Technische Datenblätter
|
Liste der Materialien |
||
|
- Nein. Ich weiß nicht. |
Teilname |
Material |
|
1 |
Körper |
Zinn |
|
2 |
Kapuze |
Zinn |
|
3 |
Keil |
Zweifaches Eisen/nbr |
|
4 |
Stammnuss |
mit einer Breite von nicht mehr als 20 mm |
|
5 |
Stamm |
Edelstahl |
| Konstruktionsprüfung | ||
| Entwurf: DIN: 3352 Teil 5 | ||
| Gesichtsdimension: DIN3352 F5 | ||
| Arbeitsdruck | PN10 | PN16 |
| Schalentest | 1.5Mpa | 2.4Mpa |
| Sitzprüfung | 1.1Mpa | 1.8Mpa |
| Anwendung | U-PVC- oder PE-Rohre | |
| Abmessungen (mm) | ||||||||
| DN | OD von Rohren | L | L1 | D1 | D2 | H1 | H | Gewicht |
| DN50 | 63 | 250 | 77 | 63 | 68 | 50 | 241 | 6 |
| DN65 | 75 | 270 | 80 | 75 | 80 | 58 | 271 | 6.6 |
| DN80 | 90 | 280 | 84 | 90 | 95 | 66 | 297 | 8.8 |
| DN100 | 110 | 300 | 88 | 110 | 116 | 80 | 334 | 11.2 |
| DN125 | 125 | 325 | 90 | 125 | 131 | 100 | 375 | 15 |
| DN15o | 160 | 350 | 94 | 160 | 167 | 110 | 448 | 21.4 |
| DN200 | 200 | 400 | 100 | 200 | 207 | 128 | 562 | 35 |
| DN200 | 225 | 400 | 100 | 225 | 232 | 128 | 562 | 37 |
| DN 250 | 250 | 450 | 125 | 250 | 258 | 156 | 664 | 61 |
| DN 250 | 280 | 450 | 125 | 380 | 288 | 156 | 664 | 61 |
| DN300 | 315 | 500 | 140 | 315 | 323 | 192 | 740 | 75 |
Gatterventil für Anwendungen zur Verbindung von PVC-Rohren
Schließventil für Warmwasser, Kaltwasser, Flüssigkeiten ohne Säuregehalt oder Alkalinität
