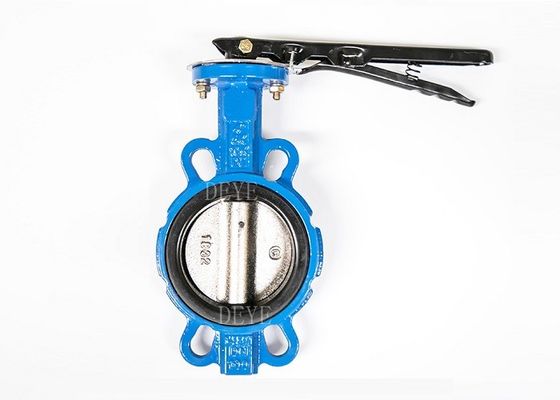

Wras Düktile Eisenwasserventil GG25 GGG40 GGG50 Wafer Schmetterlingsventile für Wasser
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001:2015 PED |
| Modellnummer | DY-BFV-1005 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD2-USD20000 each |
| Verpackung Informationen | Faltenholzetuis des Kartons box+ oder carton+-Paletten |
| Lieferzeit | 20 Tage für üblichen Auftrag, 7 Tage für auf Lagere Einzelteile |
| Zahlungsbedingungen | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit | 1000pcs ein Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Hervorheben | Wasserventil aus leichtlatigem Eisen,Wasserventil GG25,GGG50 Wafer-Schmetterlingsventile |
||
|---|---|---|---|
Produkt-Beschreibung
Seriennummer BFV-1005
Ein Schmetterlingsventil, auch als Klappenventil bezeichnet, ist ein einfaches Struktur-Regulierungsventil, das zur Schaltsteuerung von Niederdruck-Leitungmedien verwendet werden kann.Das Schmetterlingsventil bezieht sich auf ein Ventil mit einer Scheibe als Schließkomponente (Ventilscheibe oder Schmetterlingsplatte), die um die Ventilachse dreht, um Öffnung und Schließung zu erreichen.
Schmetterlingsventile können verwendet werden, um den Fluss verschiedener Arten von Flüssigkeiten wie Luft, Wasser, Dampf, verschiedene ätzende Medien, Schlamm, Ölprodukte, flüssige Metalle und radioaktive Medien zu steuern.Hauptsächlich zum Schneiden und Drosseln von Rohrleitungen verwendet. Der Öffnungs- und Schließteil des Schmetterlingsventils ist eine schmetterlingsförmige Scheibenplatte, die sich innerhalb des Ventilkörpers um ihre eigene Achse dreht, um den Zweck des Öffnens, Schließens oder Einstellens zu erreichen.
Ein kurzes Detail
Konstruktionsstandard: API 609.
Material des Aufbaus: DUKTILES ISER ASTM A536
Nenndurchmesser: DN40 bis DN1200 (1-1/2?? 48??.)
Druck: CL150 (PN20) 150PSI 225PSI, 285PSI, PN6/PN10/PN16, JI5K/JIS10K
Endverbindung: Wafer, LUG
von Angesicht zu Angesicht: EN558 Serie 20
Oberer Flansch ISO 5211
Zwei-Richtungs-Dichtung, erneuerbare Sitzkonstruktion
Funktionsweise: Hebel
Prüfung und Prüfung: API 598. EN1226
Epoxy-Pulver mit Innen- und Außenbeschichtung Min. 250 Mikron.
Produktpalette
Verfügbares Karosseriematerial: Zähiges Eisen, Kohlenstoffstahl, Edelstahl, Legierstahl.
Verfügbares Scheibenmaterial: Flexibles Eisen, SS304, SS316, Bronze, Duplex SS2205/2507, UNS31803/UNS32750
Zusätzlicher Sitz: EPDM, NBR, PTFE, Teflon.
Optionale Endverbindung: Wafer, Lug, Flangen.
Optionale Karosserie: Exzentrische oder Konzentrische Mittellinie
Gegenüber: EN558 Reihe 13/14, Lang- oder Kurztyp
Normaldurchmesser: 4"~96" (DN100~DN2400).
Druckbereich: 150 Pfund (PN10~PN25).
Verfügbarer Betrieb: Getriebe, elektrischer, pneumatischer Aktor
Betriebstemperatur: -46°C bis +200°C.
Leistung:
- Die Prüfung ist auf der Grundlage der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Verfahren durchzuführen.
- mit einer Breite von nicht mehr als 20 mm
Der Gummigehalt des Ventilsitzgummis beträgt 50%, und die Simulation von Öffnungs- und Schließversuchen beträgt mehr als 10.000 Mal, ohne Leckage
- Epoxyplastikpulver aus Aksu
Der Ventilkörper wird mit Akzos Epoxidharzpulver Min. 250 Mikr. mit starker Haftung besprüht
- Entwurf der Klemmventilwelle
Die Ventilwelle des Schmetterlingsventils hat eine anti-blasende Struktur, die eine ausgezeichnete Sicherheitsleistung aufweist.
Installation des Schmetterlingsventils
Abbildung 1
|
Nicht korrekt Die Scheibe wird außerhalb des Ventils geöffnet Körper, Gesicht, Rohrflansche nicht ausreichend verteilt.
|
Die Scheibe ist in der fast geschlossenen Position positioniert. ausreichend Platz für das Ventil. |
 |
|
Abbildung 2 Zentrierung und Flansche des Ventils
|
Scheibe in geschlossener Position Dichtungen zwischen Ventil und Flanzen |
Das stimmt. Keine Flanschdichtungen verwendet, Scheibe in der fast geschlossenen Position. |
|
|
|
Abbildung 3.Flanzschrauberspannung
Abbildung 4 - Endventilausrichtung und Spannung der Flanschschrauben
|
Nicht korrekt Rohrflügel falsch ausgerichtet ungleichmäßiges Drehmoment auf Schrauben angewendet. |
Das stimmt. Die Rohre sind ausgerichtet. auf beiden Seiten des Ventils. |
|
|
|
Anwendung:
weit verbreitet in Gas-, Öl-, Wasser-, Chemie- und anderen verwandten Industriezweigen, auch in Kühlwassersystemen von Wärmekraftwerken
