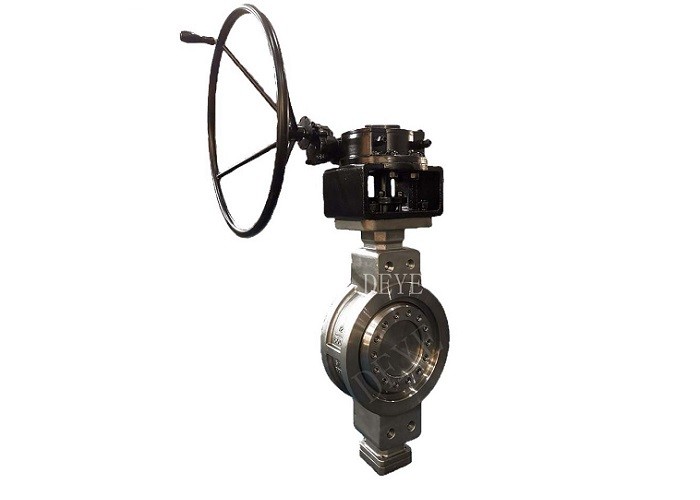

API609 Wafer Triple Offset Butterfly Valve mit Metallsitz MBV-0300-12W
| Herkunftsort | China |
|---|---|
| Markenname | DEYE |
| Zertifizierung | ISO9001:2015 PED |
| Modellnummer | DY-V-02 |
| Document | Product Brochure PDF |
| Min Bestellmenge | 10 Stück |
| Preis | USD2-USD20000 each |
| Verpackung Informationen | Faltenholzetuis des Kartons box+ oder carton+-Paletten |
| Lieferzeit | 20 Tage für üblichen Auftrag, 7 Tage für auf Lagere Einzelteile |
| Zahlungsbedingungen | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit | 1000pcs ein Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Hervorheben | Wafer-Dreifachverschiebungsschmetterlingsventil,API609 Dreifachverschiebungs-Schmetterlingsventil,DN15 Offset-Schmetterlingsventil |
||
|---|---|---|---|
Produkt-Beschreibung
Schmetterlingsventilwird verwendet, um den Fluss einer Flüssigkeit abzuschalten oder zu modulieren (Isolation und Regulierung).API 609 Zentrische Schmetterlingsventile (weich sitzend) werden bei Niederdruck- und nicht kritischen Anwendungen gegenüber Tor- und Kugelventilen bevorzugt, da sie billiger sind, leichter und einfacher zu installieren.Exzentrische Schmetterlingsventile (Doppel- und Dreifachverschiebungsventile) mit Metallsitzen sind immer beliebter geworden und konkurrieren in einigen Anwendungen mit Kugel- und Kugelventilen.
Produktinformationen / Produktbeschreibung / Grundinformationen / Spezifikation
| API VALVE-Standard |
API609 Schmetterlingsventil API600-Schraubklappen aus Stahl für die Erdöl- und Erdgasindustrie API602 Schmiedesteinventile API603 Ventil aus Edelstahl API6D Torventil, Steckventil und Kugelventil API594 Wafer, Lug-Schaltventil BS1868 Rückschaltventil BS1873//BS 5352 Gegossenes und geschmiedetes Kugelventil |
| Arten | Schmetterlingsventil mit Wafer, Lug, Flanschventil |
| Schmetterlingsventil mit konzentrischem Typ, doppeltem exzentrischen Typ, dreifachem Offset-Typ | |
| Größe | - Das ist nicht wahr. |
| Schließen Sie die Verbindung ab | Flanschenenden, RF, FF, RTJ, LM, BW-Enden, Gewindeenden, NPT, BSPT, BSPP, Steckdosenschweißenden |
| Druckbereich |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Oberfläche | Säurebearbeitung, Polieren, Verzinkern, Lacken, Epoxyd-Strombeschichtung |
Materialliste Stufe
| Hauptbestandteile | Normen | |||||||
| Gießen | Schmiede- oder Stangeinlagen | |||||||
| ASTM | DIN (W.-Nr.) | UNS-Nein. | JIS | ASTM | DIN (W.-Nr.) | UNS-Nein. | JIS | |
| Martenstischer Edelstahl | ||||||||
| 13Cr-4Ni-0,8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | - Was ist los? |
| Austenitischer Edelstahl | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3,5Mo | A351 CG8M | - Was ist los? | J93000 | - Was ist los? | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - Was ist los? | J92999 | - Was ist los? | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - Was ist los? |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | |
| 25Cr-20N | A351 CK20 | - Was ist los? | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - Was ist los? | B408 N08800 | 1.4876 | N08800 | NCF800 |
| Superaustenitischer Edelstahl | ||||||||
| 21Cr-24Ni-6,5Mo-N | A351 CN3MN | - Was ist los? | - Was ist los? | - Was ist los? | B691 N08367 | - Was ist los? | N08367 | SUS 836L |
| 25Cr-24Ni-6,5Mo-N | A351 CN3MN Mod. | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? |
| 20Cr-18Ni-6,5Mo-N-Cu | A351 CK3MCuN | - Was ist los? | J93254 | - Was ist los? | A276 S31254 | - Was ist los? | S31254 | - Was ist los? |
| Duplex-Edelstahl | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - Was ist los? | J92205 | - Was ist los? | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - Was ist los? | J93370 | - Was ist los? | A790 UNS31260 | - Was ist los? | S31260 | - Was ist los? |
| Super-Duplex-Edelstahl | ||||||||
| 25Cr-7Ni-3Mo-N | - Was ist los? | - Was ist los? | - Was ist los? | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - Was ist los? | - Was ist los? | - Was ist los? | SCS10 Mod. | - Was ist los? | - Was ist los? | - Was ist los? | - Was ist los? |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - Was ist los? | A479 S32750 | 1.446 | S32750 | - Was ist los? |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - Was ist los? | J93404 | - Was ist los? | A479 S32750 | 1.446 | S32750 | - Was ist los? |
Hochtemperaturmaterial CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Niedertemperaturmaterial A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Verbundwerkstoff: Bronze, IN Conoy, DUPLEX SS, Legierung 20, Hastelloy C 276, Hastelloy B
Technische Druckprüfung
| Schalentest | 1.5x Arbeitsdruck | ||||
| Siegelprüfung | 1.1x Arbeitsdruck | ||||
| Lufttest für Dichtungen | 0.6Mpa durch die Luft | ||||
| Größe des Ventils | Mindestprüfdauer (Sekunden) | ||||
| DN | NPS | Schale - Ich bin hier. 编` |
Rücksitz (für Ventile mit Rücksitzfunktion) | Schließschutzventile (API 594) | Verschluss andere Ventile |
| ≤ 50 | ≤ 2 " | 15 | 15 | 60 | 15 |
| 65 bis 150 | 2 1/2 " bis 6 " | 60 | 60 | 60 | 60 |
| 200 bis 300 | 8 bis 12 Zoll. | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a Die Prüfdauer ist der Zeitraum, in dem das Ventil nach voller Vorbereitung und vollem Druck überprüft wird. | |||||
| Höchstzulässige Leckraten für die Schließprüfung | |||||||
| Größe des Ventils | Alle widerstandsfähigen Sitzventile | Metallventile mit Sitz, ausgenommen Prüfventile | Schaltventile mit Metallsitz | ||||
| DN (mm) |
NPS | Flüssigkeitsprüfung (Tropfen/Minute) | Gas. Prüfung (Blasen/Minute) | Flüssigkeitsprüfung (cc/min) | Gasprüfung (m3/h) | Gasprüfung (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Für den Flüssigkeitstest wird 1 ml als 16 Tropfen gleichwertig angesehen. b Für die Mindestprüfungdauer darf kein Leck auftreten. Bei der Flüssigkeitsprüfung bedeutet 0 Tropfen kein sichtbares Leck pro Mindestprüfungdauer. Bei der Gasprüfung0 Blasen bedeutet weniger als 1 Blasen pro Mindestdurchlaufzeit. |
|||||||
Doppel vs. Dreifach exzentrisches Schmetterlingsventil
Doppelzentrisches Schmetterlingsventil
Doppel-exzentrische Schmetterlingsventile finden große Anwendungen in der Unterwasserversorgung und konkurrieren mit Torventilen (insbesondere bei größeren Bohrungen), da sie leichter sind,Dies ist eine wichtige Voraussetzung für die Verbesserung der Qualität der Arbeitsplätze..
Dreifach exzentrisches Schmetterlingsventil
Triple offset butterfly valves are built with high-grade materials like stainless steel and duplex/super duplex steel and compete with ball valves in mission-critical applications with remarkable corrosion and high temperature/pressureDreifachversetzte Schmetterlingsventile sind der modernste Typ und gewinnen in den letzten Jahren Marktanteile.
Die Bilder zeigen den Konstruktionsunterschied zwischen einem doppelten und einem dreifachen exzentrischen Schmetterlingsventil (nach links und rechts).
Anwendung:
Ventile sind ein universelles Industrieprodukt, das in vielen Branchen wie Erdöl, Petrochemie, Chemie, Metallurgie, Stromversorgung, Wasserpflege, Stadtbau,Maschinen und Apparate, Kohle, Nahrungsmittel, Meerwasser, Öl Raffinerien, Umwelt, Energie.
Referenznorm:
API 600: Gusskohle- und Legierungsventile
API 603: Ventile aus Edelstahl
API 602/BS 5352: Schmiedeventile
API 6D: Platten- und Durchleitventile für Rohrleitungen
API 598 und BS EN 12266-1: Prüfungen von Ventilen
ASME B16.10: Gesichtsdimensionen für Ventile
ASME B16.5 und ASME B16.47: Flanschverbindungen
ASME B16.25Konstruktion der Schweißverbindungen
ASME B16.34: Druck- und Temperaturbezeichnungen nach Materialqualität
ISO 7-1:1994, Rohrfäden, bei denen auf den Fäden druckdichte Verbindungen hergestellt werden Teil 1: Abmessungen, Toleranzen
und Bezeichnung.
ISO 4200:1991, Schlauchröhren, geschweißt und nahtlos
ISO 5208:1993, Industrieventile ∆ Druckprüfung von Ventilen.
ISO 5209:1977, Industrieventile für allgemeine Zwecke
ISO 5210:1991, Industrieventile ¥ Mehrdrehventilauslöser.
ISO 5752: ?? 1), Metallventile zur Verwendung in Flanschrohrsystemen
ISO 6708:1995, Rohrleitungsbauteile Definition und Auswahl von DN (Nenngröße).
ISO 7005-1:1992, Metallflanschen Teil 1: Stahlflanschen.
ISO 7268:1983, Rohrbauteile Definition des Nenndrucks.
ASME B1.1:1989, Einheitliche Zoll-Schraubfäden (UN- und UNR-Fädenform).
ASME B1.51988 (R1994), Acme-Schraubfäden.
ASME B1.81988 (R1994), Stub Acme Schraubfäden.
ASME B1.12: 1987 (R1992), Schraubfäden ️ Störungen der Klasse 5 ️ Passfäden.
ASME B1.20.11983 (R1992), Rohrfäden, allgemeiner Zweck (Zoll).
ASME B16.5:1996, Rohrflanschen und Flanschverbindungen.
ASME B16.34:1996, Ventile Flanken, Gewinde und Schweißende.
ASME B18.2.21987 (R1993), Quadrat- und Sechsenstufennüsse (Zollreihe).
ASTM A193:1996, Spezifikation für legierte Stahl- und Edelstahlschraubmaterialien für den Hochtemperaturdienst.
ASTM A194:1996, Spezifikation für Kohlenstoff- und Legierstahlmuttern für Schrauben für Hochdruck- und Hochtemperaturanlagen
Dienstleistung.
ASTM A307:1994, Spezifikation für Schrauben und Knoten aus Kohlenstoffstahl, Zugfestigkeit 60 000 psi.
MSS SP-55:1985 (R1990), Qualitätsnorm für Stahlguss, visuelle Oberflächenprüfung.
1) Zu veröffentlichen (Revision der ISO 5752:1982)
