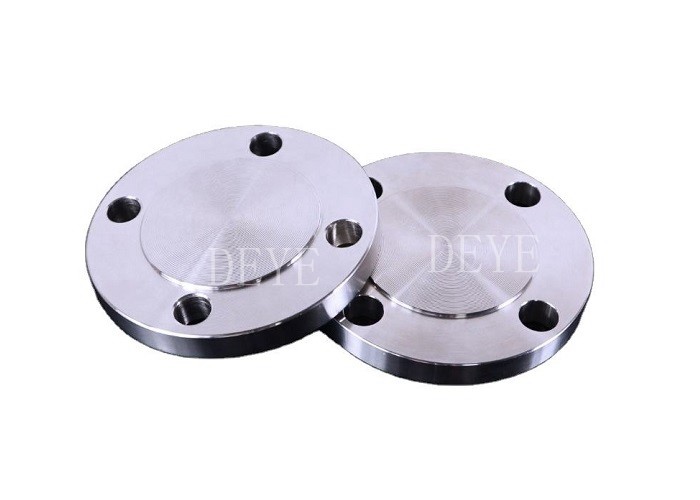

Schmiede Stahl RF Blind Blank Flansche mit Anti-Rost Öl

Schmiede Stahl RF Blind BLank Flansche mit Anti-Rost Öl

Blindflansche ist eine Art Flansche ohne Loch in der Mitte.Eine seiner Funktionen ist es, das Ende der Pipeline zu versiegeln.Der zweite Zweck ist die Entfernung von Abfällen in der Rohrleitung während der Wartung.Der Kopf kann nicht zerlegt werden., und die Blindplatte des Flansches ist mit Schrauben befestigt, wodurch es leicht zu demontieren ist.

Blinde Flansche können mit einem Arbeitsdruck von 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS sein

Produktinformationen/Produktbeschreibung/Grundinformationen/Spezifikation

Merkmale/Eigenschaften

•Flanzen aus Kohlenstoffstahl dürfen nicht bei Temperaturen über 425 °C verwendet werden

•Hochtemperaturbetrieb: Standardmaterial aus Kohlenstoffstahl ist ASTM A 105, ein Material, das sicher

für Temperaturen zwischen minus 29 °C und 425 °C verwendet.

•Niedertemperatur-Dienstleistung: Die für Dienstleistungen unter -29 °C verwendeten Kohlenstoffstahlflanschen müssen den Anforderungen der

Anforderungen an die Stoßprüfungen nach ASME B 31.3.

•ASTM A 350-LF2 ist das Standardmaterial für Niedertemperaturanwendungen

•Dienstleistung mit hohem Ertrag: Hochfestigkeitsflanzen aus Kohlenstoffstahl ASTM A694 sollten API Std 5L entsprechen.

Rohre der Klassen X42 bis X65.

•Material für Flansche aus Niedriglegierstahl (11/4 Cr 1⁄2 Mo) ist ASTM A 182-F11 zu sein.

Flansche aus Zwischenlegierstahl (11/2 Cr 5 Mo) sind nach ASTM A 182-F5 zu erstellen.

Technologie/ Verwendung und Montage der verschiedenen Flanschtypen

Schweißflansche für den Hals

Sie sind mit Hilfe einer Butt-Schweißverbindung mit dem Rohr verbunden.

verwendet, wenn eine Röntgenprüfung erforderlich ist oder wenn das Drehmoment über die Verbindungen maximal ist.

Der lange, spitze Hals optimiert die Spannungsverteilung.

mit einer Breite von mehr als 20 mm

Diese Art von Flanschen ist mit zwei Schweißperlen installiert, die das Rohr nach innen schieben.

So sind die Installationskosten geringer, so dass für das Rohrschneiden weniger Genauigkeit erforderlich ist.

mit einer Dicke von mehr als 50 mm

Sie werden in der Regel mit dem Rohr, das zuvor eingewirkt wurde, an Stellen installiert, an denen

Wir empfehlen nicht zu installieren, wenn es hohe

Druckschwankungen im System

Flanzen der Lappengelenke

Sie sind üblicherweise dort eingesetzt, wo es

Kosten für den Abbau

Verringert sich durch die einfache Drehung der Flansche und die Ausrichtung der Bohrungen.

.

Schweißflügel für Sockel

Diese Art von Flansche ist speziell für kleinere Durchmesser und hohe

Das Rohr wird in den Flansch bis zum Sitz eingefügt und anschließend gefilzt.

gegen den Würfel geschweißt.

Blinde Flansche

Blinde Flansche werden für Rohrenden verwendet, und sie verschraubt zu einem der oben

Flanschtypen.

Materialqualitäten:

Herstellungsprozess

Flanken-Standard

ASME B16.5

Dies ist der weltweit am häufigsten verwendete Flanschstandard.

Schmiede-, Guss- und Laminatflanschen. Sie umfasst Dienstleistungen, Materialien, Abmessungen,

Es beschreibt außerdem alle Flanschtypen.

für die Größe 1/2° bis 24° Klasse 150#, 300#, 400#, 600#, 900# & 1500# und 1/2° bis

12. Klasse 2500#.

ASME B16.36

Diese Norm gilt für Flansche zur Durchflussmessung mit Öffnungsplatte.

ASME B16.36 Flansche haben die gleichen Abmessungen wie B16.5 Flansche mit Ausnahme der Mindestdicke

die um die Messöffnungen erweitert wird.

Außerdem ermöglichen zwei Schlitze und Schrauben die Trennung der Flansche und den Austausch von

die Messplatte. Sie umfasst Größen von 1° bis 24°, Klasse 300# bis 1500#,

und Größen 1 ∼ 12 ∼ Klasse 2500 #.

MSS SP-44

Eine Standardisierung, die für dünne Dicken und hohe Festigkeit verwendet wird.

nur für Waren der Klassen 150# bis 600# und bis 48# Klasse 900#

für Blinde und Schweißhalsflansche. Außendurchmesser und Bohrvorlage

Sie können daher mit Ventilen und

Pumpen nach ASME.

ASME B16.47

Diese Norm deckt die vorangegangene Norm ab und ergänzt sie durch Materialien.

Druckwerte und Temperaturen nach ASME B16.5. Eine Typklasse ähnelt

MSS-SP44, Typ B ist derselbe wie API 605.

ASME B16.20

Sie umfaßt Materialien, Abmessungen und Kennzeichnung von Ringen für Stahlflanschen 1/2 bis

24° Klasse 150° bis 1500° und 36° Klasse 900°.

API 6 A

API 6 Eine Spezifikation für Brunnenköpfe und Weihnachtsbäume wurde erstellt.

Es umfaßt die Standardisierung von Lap Joint Flanschen, die maßgebend

Es ist jedoch möglich, dass die Anwendungen mit ASME B16.5 ersetzt werden können, aber einige Toleranzen für alle Größen hinzugefügt werden.

Da API-Materialien jedoch widerstandsfähiger sind, wird der maximale Betriebsdruck von

Die API/ASME-Vereinigung beschränkt sich auf die der Leistungsflansche.

Einheitliche Prüfungen

Diese europäische Norm für eine einzelne Flanzenreihe legt Anforderungen an Kreislaufstahl fest.

Flansche mit den PN-Bezeichnungen PN 2,5 bis PN 400 und Nenngrößen von DN 10 bis DN 4000.

Diese Europäische Norm legt die Flanschtypen sowie deren Fassungen, Abmessungen, Toleranzen,

Gewinde, Schraubengrößen, Oberflächenbearbeitung der Flanschverbindungsfläche, Kennzeichnung, Materialien, Druck/Temperatur

Nennwerte und ungefähre Flanschmassen.

Für die Zwecke dieser europäischen Norm umfassen "Flächen" auch Schleifenden und Halsbänder.

Diese Europäische Norm gilt für Flansche, die nach den Verfahren

Die in Tabelle 1 beschriebenen Rohrverbindungen ohne Dichtung fallen nicht in den Anwendungsbereich dieser europäischen Norm.

Anwendung/Verwendung

Ein Flansch ist eine Verbindung von Rohren, Ventilen, Pumpen und anderen Geräten, um eine Rohrleitung zu bilden

Es bietet auch einen einfachen Zugang zur Reinigung,

Überprüfung oder Änderung.
